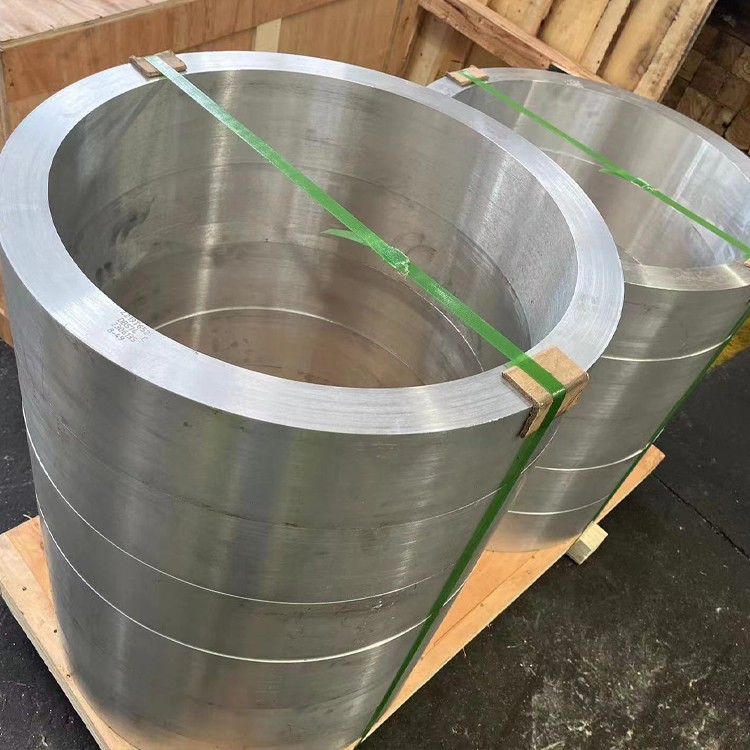

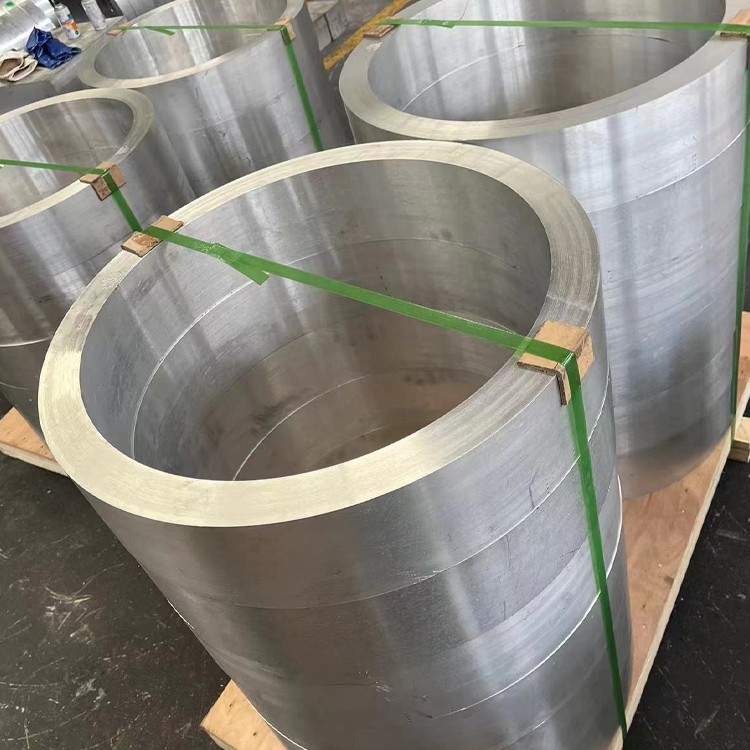

2A12 Tube Falsifikati tal-Aluminju għall-Aerospazjali

2A12 Il-pajp tal-aluminju huwa magħmul minn liga tal-aluminju 2A12, li hija kkaratterizzata mill-qawwa u l-ebusija għolja tagħha . Dan il-liga tista 'tgħaddi minn trattament tas-sħana biex tkompli ttejjeb il-proprjetajiet mekkaniċi tagħha . minħabba l-proprjetajiet mekkaniċi eċċellenti tagħha u l-prestazzjoni mekkanika tal-aluminju, 2A12 Falsifikata tal-aluminju, 2A12 Applikazzjonijiet .

Ibgħat l-inkjesta

1. Kompożizzjoni tal-Materjal u proċess ta 'forġa aerospazjali

2A12 (AA2124) Tubi ffalsifikati ta 'grad aerospazjali jikkonformaw ma' l-AMS 4157, l-ASTM B247, u l-ispeċifikazzjonijiet MIL-T -9046, ifformulati għal proporzjon ta 'saħħa-piż ottimali f'komponenti kritiċi għat-titjira:

Kimika tal-liga:

Ram (cu): 3.8-4.9% (tisħiħ primarju)

Manjesju (mg): 1.2-1.8% (twebbis tal-preċipitazzjoni)

Manganiż (mn): 0.30-0.9% (raffinament tal-qamħ)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 92.5% (bilanċ)

Impuritajiet ikkontrollati:

Ħadid (Fe): inqas minn jew daqs 0.30% max

Silikon (SI): inqas minn jew daqs 0.50% max

Żingu (Zn): inqas minn jew daqs 0.25% max

Titanju (ti): inqas minn jew daqs 0.15% max

Protokoll tal-forġa ta 'preċiżjoni:

Saħħan minn qabel: 390-430 grad taħt Argon Shield

Forġa iżotermali: 350-400 grad ± 10 grad

Proporzjon ta 'tnaqqis: 5: 1 minimu

Kontroll tar-rata tar-razza: 0.1-3 Sec⁻¹

Allinjament tal-fluss tal-qamħ: devjazzjoni lonġitudinali ± 5 grad

Agħfas Rekwiżiti: 12, 000-40, 000 Ton Hydraulic

Kondizzjonament termali ta 'wara l-forġ: ekwalizzazzjoni tal-istress f'250 grad / 2hr

Iċċertifikat għal NADCAP AC7102 għall-Forgings Aerospace bi traċċabilità diġitali sħiħa għal kull AS9100 Standards .

2. Prestazzjoni mekkanika fis-servizz aerospazjali

Proprjetà	T6-il T6 iffalsifikat	Linja bażi estruża	Standard aerospazjali
Qawwa tat-tensjoni aħħarija	440-470 MPA	400-430 MPA	ASTM E8
Qawwa tar-Rendiment (RP0.2)	290-330 MPA	260-290 MPA	ASTM E8
Telgħa (%)	10-15%	7-12%	ASTM E8
Ksur tal-frattura Kic	38 MPA√m	32 MPA√m	ASTM E399
Qawwa tal-għeja (10⁷)	145 MPa	120 MPa	ASTM E466
Qawwa tal-kompressjoni	420 MPa	380 MPa	ASTM E9
Tqassim tal-istress (100hr / 100 grad)	180 MPa	150 MPa	ASTM E139
Saħħa tal-ġarr	620 MPa	570 MPa	ASTM E238

Proporzjon ta 'anisotropy superjuri (l / t =0.85) jipprovdi 18-22% saħħa trasversali ogħla kontra estrużjonijiet konvenzjonali fl-applikazzjonijiet tal-ġwienaħ spar {.

3. Trattament tas-sħana u kontroll mikrostrutturali

Trattament Aerospazjali T6:

Trattament tas-Soluzzjoni: 495 grad ± 5 grad għal 1-2 sigħat

Kontroll tal-atmosfera:<20ppm oxygen

Tkessiħ: Soluzzjoni tal-Polyvinyl Pyrrolidone (40% Conc)

Quench rate: >170 grad / sek fil-qalba

Stabbilizzazzjoni: {-55 Grad Cryogenic Hold / 3hr

Xjuħija: 190 grad / 12hr + 160 grad / 10hr Duplex Aging

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 8-9 (10-20 μm)

Struttura tal-preċipitat: s '(al₂cumg) fażi dominanti

Intensità tan-nisġa: 3.0-4.5 multipli bl-addoċċ

Densità ta 'Dislokazzjoni: 8 × 10¹⁰ / cm²

Distribuzzjoni tal-fażi:

Partiċelli Al₂cu: 0.3-0.8 μm

Partiċelli al₂cumg: 20-50 nm

Rikristallizzazzjoni:<5%

4. preċiżjoni dimensjonali ta 'grad aerospazjali

Parametru	Firxa standard	Tolleranza Kritika tat-Titjira	Konfigurazzjonijiet Speċjali
Dijametru ta 'barra	20-450 mm	± 0.02% OD	Sezzjonijiet trasversali ellittiċi
Ħxuna tal-ħajt	1.5-25 mm	± 3% wt	Ħitan tal-ħxuna varjabbli
Tul	1-10 m	+0 / -0.8 mm	Sa 15m sezzjonijiet
Ovalità	Inqas minn jew daqs 0.4%	Inqas minn jew daqs 0.15% għall-attwaturi	-
Dritta	0.5 mm / m	0.1 mm / m (linji idrawliċi)	-
Runout tal-ħajt	Inqas minn jew daqs 0.3% TIR	Inqas minn jew daqs 0.1% TIR (Sistemi tal-Fjuwil)	-

Metodi ta 'manifattura aerospazjali:

Forġa spin għal sezzjonijiet ta 'ħajt irqiq

Formazzjoni tal-fluss Mandrel

Forġa tal-istampa iżotermika

Integrazzjoni tal-flanġ irrumblat taċ-ċirku

Superplastic li jifforma għal forom kumplessi

5. Durabilità ambjentali fil-kundizzjonijiet tat-titjira

Ambjent	Klassifikazzjoni tal-Prestazzjoni	Metriċi tad-Degradazzjoni	Sistemi ta 'mitigazzjoni
Ċikliżmu tal-altitudni	Eċċellenti	<0.001% dimensional change	Passivazzjoni għal kull AMS 2470
Fluwidu idrawliku	Klassi A.	0.05 mm / yr erożjoni	Ossidazzjoni elettrolitika fil-plażma
Immersjoni tal-fjuwil bil-ġett	Tajjeb	Żieda fil-piż<0.5 mg/cm²/yr	Plating Nickel Elettroless
Ċikliżmu termali	Eċċellenti	ΔCTE imqabbel ma 'komposti	Ostakli termali gradati
Kundizzjonijiet tal-ġelat	Tajjeb	Debit tal-għeja<8%	Kisi kontra l-icing

Titjib tal-wiċċ:

Aċidu kromiku anodizzazzjoni: 8-15 μm ħxuna

Trattament Tiodize®: lubrikant tal-film solidu

Hvof wc -10 CO: 1200 HV50 Protezzjoni

Siġillar ermetiku: Saffi Sio₂ depożitati mill-fwar

6. magni għal komponenti aerospazjali

Operazzjoni	Speċifikazzjoni tal-Għodda	Parametri	Applikazzjonijiet ta 'inġenji ta' l-ajru
Boring ta 'preċiżjoni	Karbide miksi bid-djamanti	180-250 m / min, 0.05mm / rev	Ċilindri tal-irkaptu tal-inżul
5- Milling tal-Assi	Għodda Nano-Composite Siall	500-700 m / min	Fittings tal-kustilja tal-ġwienaħ
Tħaffir tal-pistoli	Karbide mitmugħ mill-likwidu li jkessaħ	30-50 m / min	Binarji ta 'injezzjoni tal-fjuwil
Tħin tal-ħajt	Roti CBN	10-15 m / min	Ħjut tal-immuntar tal-magna
Skiving	Għodda tal-forma tal-PCD	80-120 m / min	Portijiet tal-manifold idrawliku

Vantaġġi tal-magni:

Finish tal-wiċċ: ra 0.1-0.4 μm li jista 'jinkiseb

Titjib tal-Krio-Makina:

Ħajja tal-Għodda: +250%

Stress residwu: profil kompressiv

Kapaċità EDM: Stabbli b'Elettrodi tar-Ram-Tungsten

Stabbiltà dimensjonali: ± 0.005mm / m wara l-magni

7. Aerospace li tgħaqqad it-teknoloġija

Parametri tal-iwweldjar tal-frizzjoni ħawwad:

Disinn tal-Għodda: WC-Co Scrolled Spalla

Rotazzjoni: 600-900 rpm

Traverse: 80-200 mm / min

Down Force: 12-20 kn

Kwalità tal-weldjatura:

Effiċjenza UTS: 95% tal-metall ġenitur

Prestazzjoni tal-għeja: 90% materjal bażi

Metodi alternattivi ta 'tgħaqqid:

Iwweldjar bir-raġġ tal-lejżer:

Qawwa: 4-6 kW

Veloċità: 2-5 m / min

Shielding: purtiera tal-gass tal-elju

Twaħħil li jwaħħal:

Films tal-polyimide epoxy: 25 shear MPa f'150 grad

Prep tal-wiċċ: trattament tas-sol-ġel

Irfid mekkaniku:

HI-Lite® Collas: 160- KSI Shear Qawwa

Sistemi Lockbolt: Vibrazzjoni Reżistenti għal 2000Hz

8. Propjetajiet fiżiċi għas-sistemi tat-titjira

Proprjetà	Valur	Sinifikat Aerospazjali
Densità	2.78 g / cm³	30% eħfef minn titanju
Cte (20-150 grad)	22.7 μm / m · grad	Imqabbel ma 'komposti tal-karbonju
Konduttività termali	138 W/m·K	Effiċjenza tat-tkessiħ avjoniċi
Reżistività elettrika	44 nΩ·m	L-effikaċja tal-ilqugħ tal-EMI
Modulu elastiku	73 GPa	Ottimizzazzjoni tal-ġwienaħ flex
Kapaċità ta 'damping	0.003	Attenwazzjoni tal-vibrazzjoni
Suxxettibilità manjetika	0.72×10⁻⁶	Nuqqas ta 'interferenza ma' sensuri
Ebusija krijoġenika (-196 grad)	42 MPA√m	Kompatibilità tas-sistema LH2 / LOX

9. verifika tal-kwalità u ċertifikazzjoni aerospazjali

Evalwazzjoni mhux distruttiva:

Array UT f'fażijiet: sondi 15MHz (tiskopri difetti ta '0.3mm)

Tomografija tar-raġġi X: Riżoluzzjoni ta '5μm Voxel

Eddy Current Array: 0.2mm Crack Detection

Spezzjoni termografika: Riżoluzzjoni ta '2 μm ta' taħt l-art

Immappjar tal-istress residwu: XRD b'10μm fuq il-post

Ittestjar taċ-Ċertifikazzjoni:

Ittestjar tal-Għeja: Kapaċità taċ-Ċiklu 10⁹

Ittestjar tal-creep: 10, 000 hr / 150 grad

SCC Threshold: >120 MPa għal kull ASTM G47

Reżistenza tal-Fjammabbiltà: Far 25.853 Konformi

Outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

Approvazzjonijiet tal-industrija:

AS9100 Ġestjoni tal-Kwalità Aerospazjali

NADCAP AC7117 NDE Proċess Speċjali

Mil-f -83142 Ċertifikazzjoni tal-Forgings

Approvazzjoni tal-Produzzjoni EASA 21G

Konformità tar-Reġistrazzjoni tal-ITAR

10. Applikazzjonijiet aerospazjali

Użi aerospazjali primarji:

Links tat-torque tal-inżul tal-inżul

Xaftijiet tar-Rotor tal-Ħelikopter

Ċilindri tal-attwatur idrawliku

Canisters tat-tnedija tal-missili

Inutli strutturali tal-vetturi spazjali

Housings tal-kompressur tal-magna bil-ġett

Binarji tal-ġewnaħ tal-ġwienaħ

Rabtiet għall-kontroll tat-titjira

Ippakkjar u Immaniġġjar:

Tgeżwir tal-fojl VCI-purged tan-nitroġenu

Kontenituri kkontrollati mid-dessikanti

Immaniġġjar tal-bragi tan-najlon li ma jimmarkax

Protokolli ta 'assemblaġġ ta' kamra nadifa

AS6081 Protezzjoni tal-falsifikazzjoni
