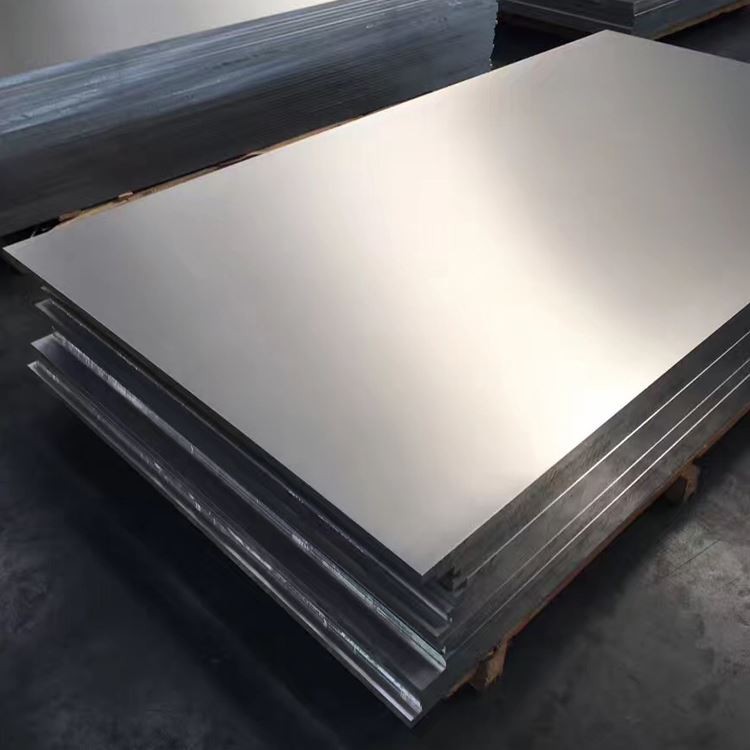

5052 Pjanċa tal-aluminju

5052 Il-pjanċa tal-aluminju hija l-aktar aluminju tal-prova tas-sadid li jintuża ħafna . Dan il-liga għandha saħħa għolja, speċjalment reżistenza għall-għeja: reżistenza għolja tal-plastiċità u korrużjoni, plastiċità tajba waqt it-twebbis tax-xogħol semi-kiesaħ, plastiċità baxxa waqt it-twebbis tax-xogħol kiesaħ, reżistenza tajba għall-korrużjoni, wweldjabilità tajba, u jista 'jkun illustrat .}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

5052 Aluminum Alloy (ASTM B209, AMS 4002) għandu sistema ta 'liga tal-manjesju-kromju ottimizzata għar-reżistenza u l-formabilità tal-korrużjoni:

Kimika tal-liga:

Manjesju (mg): 2.2-2.8% (tisħiħ tas-soluzzjoni)

Chromium (cr): 0.15-0.35% (reżistenza għall-korrużjoni)

Ħadid (Fe): inqas minn jew daqs 0.40% max

Silikon (SI): inqas minn jew daqs 0.25% max

Ram (cu): inqas minn jew daqs 0.10% max

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 96.7% (bilanċ)

Elementi ta 'Traċċa:

Żingu (Zn): inqas minn jew daqs 0.10% max

Manganiż (MN): Inqas minn jew daqs 0.10% Max

Titanju (ti): inqas minn jew daqs 0.15% max

Proċess ta 'Manifattura Avvanzat:

Casting kontinwu: 680-720 grad imdewweb temperatura tal-metall

Hot Rolling: Tnaqqis inizjali fi 450-510 grad

Rolling kiesaħ: Tnaqqis tal-gauge finali (30-80% tnaqqis)

Trattament ta 'Stabbilizzazzjoni:

H32: ftit razza mwebbsa + stabbilizzata

H34: razza medja mwebbsa + stabbilizzata

H38: razza iebsa mwebbsa + stabbilizzata

Trattament tal-wiċċ: finitura tal-mitħna, għażliet brushed jew imqabbża

Iċċertifikat għall-istandards ASME SB209 u EN 485 b'dokumentazzjoni sħiħa ta 'traċċabilità .

2. Propjetajiet mekkaniċi skont l-istat tat-temper

Proprjetà	O temper	H32 Temper	H34 Temper	Standard tat-test
Qawwa tat-tensjoni aħħarija	170-215 MPA	230-265 MPA	260-290 MPA	ASTM B557
Qawwa tar-Rendiment (RP0.2)	65-105 MPA	195-215 MPA	220-240 MPA	ASTM B557
Telgħa (%)	18-25%	8-14%	6-10%	ASTM B557
Qawwa tal-shear	125-145 MPA	155-175 MPA	170-190 MPA	ASTM B831
Saħħa tal-ġarr	310-350 MPA	440-480 MPA	480-520 MPA	ASTM E238
Qawwa tal-għeja (10⁷)	90-115 MPA	110-135 MPA	120-145 MPA	ASTM E466
Ebusija (brinell)	47-52 hb	60-68 hb	68-75 hb	ASTM E10
Impatt ebusija	25-30 J	20-24 J	15-20 J	ASTM E23

3. Trattament tas-Sħana u Kontroll tal-Mikrostruttura

Mekkaniżmu tat-twebbis tar-razza:

Tnaqqis fit-tidwir kiesaħ jiddetermina l-proprjetajiet finali:

H32: 8-15% tnaqqis

H34: 15-22% tnaqqis

H38: 30-40% tnaqqis

Trattament ta 'Stabbilizzazzjoni: {120-160 grad għal 1-3 sigħat

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 5-6 (40-60 μm)

Fażijiet Disperojdi:

Partiċelli al₃mg₂ (2-5 nm)

Al₇cr jippreċipitat (10-30 nm)

Densità tad-Dislokazzjoni:

O Temper: 1 × 10⁸ / cm²

H38 Temper: 6 × 10¹⁰ / cm²

Komponenti tan-nisġa: ram qawwi {110}<112>

Frazzjoni ta 'rikristallizzazzjoni: rikristallizzata kompletament f'o-temper

4. Speċifikazzjonijiet dimensjonali għall-pjanċa

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Kapaċitajiet speċjali
Ħxuna	0.5-150 mm	± 1-3% (ivarja skont il-gauge)	Sa 200 mm
Wisa '	1000-3000 mm	± 5-15 mm	Sa 4500 mm
Tul	2000-12000 mm	± 10-30 mm	Sa 18, 000 mm
Flatness	5-15 mm / m	1-3 mm / m (preċiżjoni)	-
Ħruxija tal-wiċċ	0.4-1.2 μm RA	0.2-0.4 μm RA (illustrat)	Finitura mera
Kundizzjoni tat-tarf	Tarf tal-mitħna	Kwadru jew ċanfrin	Profil tat-tarf CNC

Li jiffurmaw kapaċitajiet:

Formazzjoni tal-medda: sa 30% ta 'titwil

Tpinġija fil-fond: ldr ta '1.8-2.2

Hydroforming: forom kumplessi

Formazzjoni tal-brejkijiet: raġġ minimu tal-liwja 1T (o temper)

Roll Formazzjoni: Profili kontinwi

5. Prestazzjoni tar-reżistenza għall-korrużjoni

Ambjent	Klassifikazzjoni tal-Prestazzjoni	Rata ta 'korrużjoni	Metodi ta 'protezzjoni
Immersjoni tal-ilma baħar	Eċċellenti	<0.002 mm/year	Konverżjoni ta 'l-Alodin 1200S
Atmosfera kostali	Eċċellenti	0.001-0.003 mm / sena	Sistemi taż-żebgħa
Espożizzjoni kimika	Tajjeb	0.01-0.1 mm / sena	Kisi PVDF
Sprej tal-melħ tal-karozzi	Eċċellenti	ASTM B117 Klassifikazzjoni a	Trattament minn qabel tal-kisja elettronika
Korrużjoni tal-istress	Eċċellenti	SCC threshold >50MPa	-

Għażliet ta 'trattament tal-wiċċ:

Mill Finish: Film Protettiv Standard

Anodizzazzjoni: kisja dekorattiva jew iebsa

Kisi tat-Trab: Għażliet ta 'Kulur Multiple

Kisi tal-PVDF: Reżistenza tat-Temp Superjuri

Konverżjoni tal-kromat: Serje ALODINE 600

Uċuħ imqabbda: mudelli ta 'djamant jew lineari

6. Propjetajiet tal-Makkinar u l-Fabbrikazzjoni

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Produzzjoni ta 'kwalità
Qtugħ tal-ilma	Pressjoni għolja	3500-4000 bar, 8-15 mm / min	± 0.1-0.3 mm
Qtugħ bil-lejżer	Laser tal-fibra	3-6 kW qawwa, 5-20 m / min	Ra 3-8 μm
Rotta	Għodda tal-Karbide	3000-5000 rpm, 1500-3000 mm / min	Truf ħielsa mill-burr
Punching	Għodda HSS	60-100 puplesiji / min	IT12 Tolleranza
Blanking	Għodda D2 Azzar	Clearance 8-12% materjal oħxon	Raġġ minimu 1.5t

Vantaġġi ta 'fabbrikazzjoni:

Weldability: Eċċellenti mingħajr saħħa minn qabel

Shearibility: rata baxxa ta 'xedd ta' għodda

Formabilità: Ductility Għolja fi stat ittemprat

Tingħaqad: Kompatibbli mal-metodi standard kollha

Lustrabilità: Karatteristiċi eċċellenti tal-finitura tal-wiċċ

7. Teknoloġiji tal-iwweldjar u li tgħaqqad

Proċessi ta 'wweldjar ottimali:

Iwweldjar bl-ark tal-metall tal-gass (GMAW):

Wajer: ER5356 jew ER5556

Shielding Gas: Argon jew ar +25% hu

Gass Inert tat-Tungstenu (GTAW):

Elettrodu: ewth -2 (2% torju)

Fluss tal-Gass: 12-18 l / min

Welding fuq il-post tar-reżistenza:

Pressjoni: 2.5-4.0 kn

Ħin: 0.2-0.5 Sec

Metodi speċjalizzati li jgħaqqdu:

Twaħħil li jwaħħal:

Strutturali Epoxy: 15-25 MPA

Methacrylate: 12-20 MPA

Irfid mekkaniku:

Rivets li jtaqqbu lilhom infushom

Rivets għomja

Teknoloġija li tikklassifika

Sistemi tal-ibbrejkjar:

Metalli tal-mili tal-aluminju-silikon

Forn jew ibbrejkjar tat-torċa

8. Propjetajiet fiżiċi għad-disinn tal-inġinerija

Proprjetà	Valur	Sinifikat tad-Disinn
Densità	2.68 g / cm³	Vantaġġ ħafif
Modulu ta 'Young	70.3 GPa	Ebusija fid-disinn
Il-proporzjon ta 'Poisson	0.33	Distribuzzjoni tal-istress
Cte (20-100 grad)	23.8 μm / m · grad	Espansjoni termali
Konduttività termali	138 W/m·K	Kapaċità ta 'trasferiment tas-sħana
Konduttività elettrika	35% IACs	Applikazzjonijiet elettriċi
Firxa tat-tidwib	605-650 grad	Proċessar tal-marġni tas-sigurtà
Permeabilità manjetika	<1.01	Newtralità elettromanjetika

9. Kontroll u Ċertifikazzjoni tal-Kwalità

Protokoll ta 'ttestjar komprensiv:

Analiżi kimika: Spettroskopija ta 'Emissjoni Ottika

Ittestjar mekkaniku: Ċertifikazzjoni tal-lott / lott

Ittestjar tal-korrużjoni:

ASTM G67 għal korrużjoni intergranulari

ASTM G85 għal sprej tal-melħ

Ittestjar mhux distruttiv:

Skannjar ultrasoniku (ASTM B594)

Eżami kurrenti Eddy

Spezzjoni tal-kwalità tal-wiċċ:

Viżwali għal kull ASTM B209

Kejl tal-Profilometru

Ċertifikazzjoni u Konformità:

ISO 9001: Sistema ta 'Kwalità 2015

Ċertifikazzjoni Aerospazjali AS9100

Ipproċessar Speċjali NADCAP

Rohs & Reach Konformità

Klassifikazzjoni tal-Baħar: ABS, DNV, LR

Konformità tal-FDA għall-kuntatt tal-ikel

10. Applikazzjonijiet Industrijali u Immaniġġjar

Setturi tal-Applikazzjoni Primarja:

Komponenti tal-baħar u superstrutturi

Art u pannelli tat-trasport

Sistemi ta 'kisi arkitettoniku

Tagħmir għall-ipproċessar kimiku

Ipproċessar tal-Ikel u x-Xorb

Kompartimenti elettriċi

Ductwork tal-HVAC

Pannelli tal-Korp tal-Karozzi

Protokolli ta 'Immaniġġjar u Ħażna:

Film protettiv: Kisi tal-PE jew PET

Orjentazzjoni tal-ħażna: vertikali jew ċatta

Stivar: separaturi tal-injam kull saff

Lifting: Wide belt slings (>150mm)

Kontroll Ambjentali:<70% humidity

Ippakkjar: sistemi mgħobbija desiccant

Rekwiżiti tat-Trasport:

Qoxra li ma tagħmilx temp

Sistemi ta 'protezzjoni tat-tarf

Imblukkar mhux metalliku

Cradle jappoġġja għall-pjanċi

Speċifikazzjonijiet tal-kontejners ISO
