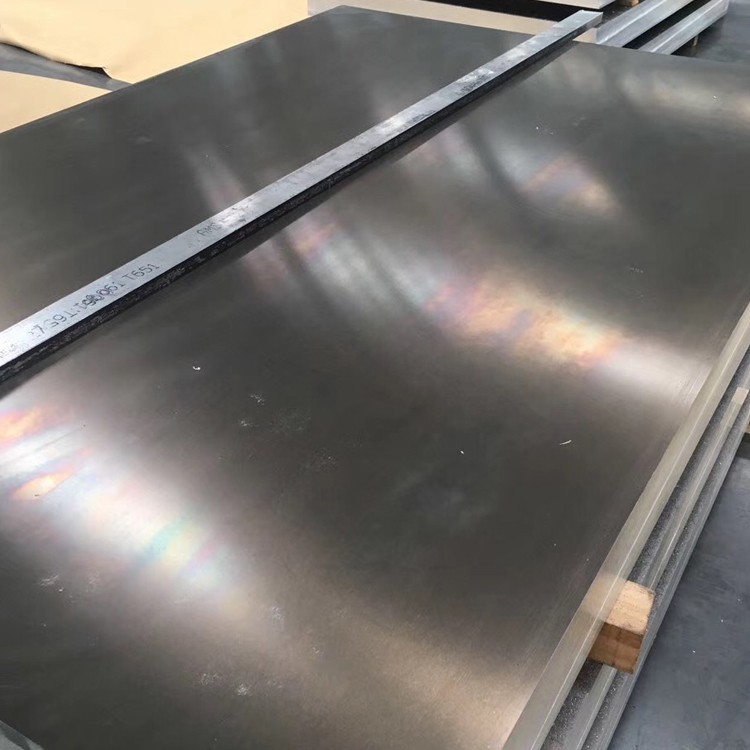

5083 H116 Pjanċa tal-aluminju

Huwa l-aktar liga tal-aluminju kontra s-sadid użat ħafna, li għandha saħħa għolja, speċjalment reżistenza għall-għeja: plastiċità għolja u reżistenza għall-korrużjoni, ma tistax tissaħħaħ bit-trattament tas-sħana, plastiċità tajba waqt it-twebbis tax-xogħol semi kiesaħ, plastiċità baxxa waqt it-twebbis tax-xogħol kiesaħ, reżistenza tajba għall-korrużjoni, weldabilità tajba, weldabilità ħażina, u jista 'jkun illustrat .}}

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

5083 liga tal-aluminju (ASTM B209, EN 485, AMS 4027) hija liga AL-MG mhux trattabbli bis-sħana ddisinjata għal reżistenza estrema u weldabilità tal-korrużjoni {. It-tempra H116 tipprovdi kombinazzjoni ottimali ta 'saħħa u reżistenza għall-korrużjoni tal-istress:

Kimika tal-liga:

Manjesju (mg): 4.0-4.9% (tisħiħ ta 'soluzzjoni solida)

Manganiż (mn): 0.4-1.0% (raffinament tal-qamħ)

Chromium (cr): 0.05-0.25% (reżistenza għall-korrużjoni)

Ħadid (Fe): inqas minn jew daqs 0.40% max

Silikon (SI): inqas minn jew daqs 0.40% max

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 94.5% (bilanċ)

Impuritajiet ikkontrollati:

Ram (cu): inqas minn jew daqs 0.10% max

Żingu (Zn): inqas minn jew daqs 0.25% max

Titanju (ti): inqas minn jew daqs 0.15% max

Proċess ta 'Manifattura Avvanzat:

Kasting tad-Dirett Chill: {680-720 grad ta 'tidwib tat-temperatura

Omoġenizzazzjoni: 550 grad għal 8-10 sigħat

Hot Rolling: Tnaqqis fi 400-450 grad

Tkessiħ ikkontrollat: Rata ta 'Tkessiħ Speċjali<100°C/min

Trattament ta 'Stabbilizzazzjoni: {150-180 grad għal 2-3 sigħat (H116 speċifiku)

Rolling kiesaħ: tnaqqis limitat<15% for surface quality

Livellar tal-istress: Livellar tat-tensjoni għall-flatness

Iċċertifikat għal DNV, ABS, u Lloyds jirreġistraw l-istandards tal-baħar bi traċċabilità tal-materjal sħiħ .

2. Propjetajiet mekkaniċi ta 'H116 Temper State

Proprjetà	Minimu	Tipiku	Standard tat-test	Sinifikat tal-Applikazzjoni tal-Baħar
Qawwa tat-tensjoni aħħarija	275 MPa	300-340 MPA	ASTM B557	Jaqbeż ir-rekwiżiti tal-istruttura tal-baħar
Qawwa tar-Rendiment (RP0.2)	175 MPa	215-230 MPA	ASTM B557	Iżomm is-saħħa f'temperaturi baxxi
Elongation (50mm gauge)	12%	16-20%	ASTM B557	Ductility eċċellenti biex tifforma
Qawwa tal-shear	185 MPa	210-230 MPA	ASTM B831	70% tas-saħħa tat-tensjoni
Rendiment kompressiv	175 MPa	200-215 MPA	ASTM E9	Integrità tal-istruttura tal-buq
Qawwa tal-għeja (10⁷)	120 MPa	140 MPa	ASTM E466	Superjuri f'ambjenti tal-melħ
Ebusija (brinell)	75 Hb	85 Hb	ASTM E10	Konsistenti permezz tal-ħxuna
IMPATT TOBBIJIET ({-20 grad)	25 J	30 J	ASTM E23	Kapaċità ta 'operazzjoni fl-Artiku
Tebbuħ tal-ksur	40 MPA√m	45 MPA√m	ASTM E399	Tolleranza kritika tal-qasma

3. Kontroll tal-Mikrostruttura u Stabbilizzazzjoni

Ipproċessar speċifiku H116:

Tnaqqis tax-xogħol kiesaħ: 10-15% massimu

Trattament ta 'Stabbilizzazzjoni:

Temperatura: {150-180 grad

Tul: {2-3 sigħat

Tkessiħ: Tkessiħ tal-arja kkontrollat

Skop:

Jipprevjeni l-preċipitazzjoni tal-fażi (al₃mg₂

Żomm ir-reżistenza għall-korrużjoni

Tistabbilizza l-proprjetajiet mekkaniċi

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 5-6 (40-60 μm)

Fażijiet intermetalliċi:

Disperojdi Al₆ (Mn, Fe)

Il-fażi fina inibita

Densità tad-Dislokazzjoni: 1-2 × 10¹⁰ / cm²

Nisġa: nisġa rolling dgħajfa

Frazzjoni ta 'rikristallizzazzjoni: 80-90%

Distribuzzjoni tal-Fażi: Distribuzzjoni tas-Solut Uniformi

Ir-reżistenza għall-korrużjoni tal-istress taqbeż it-tempra standard H321 b '30-40% .

4. Speċifikazzjonijiet u tolleranzi dimensjonali

Parametru	Firxa standard	Tolleranza tal-Baħar	Tolleranza kummerċjali
Ħxuna	3-150 mm	±0.5%	±1%
Wisa '	1500-3500 mm	± 5 mm	± 15 mm
Tul	3000-16000 mm	+10 / -0 mm	+25 / -0 mm
Flatness	N/A	3 mm / m max	7 mm / m max
Camber	N/A	1 mm / m max	5 mm / m max
Kundizzjoni tat-tarf	Imqaxxar	Tarf bil-makna	Qatgħa fil-plażma
Ħruxija tal-wiċċ	1.2-2.5 μm RA	0.8 μM RA	3.0 μM RA

Kapaċitajiet speċjali:

Pjanċi ta 'daqs kbir: sa 4500mm wiesa' × 20000mm twil

Ittestjar Ultrasoniku: Skannjar tal-Pjanċa sħiħa għal kull ASTM B209

Formula tal-Piż: Ħxuna (mm) × wisa '(m) × tul (m) × 2.66=piż (kg)

5. Prestazzjoni tar-reżistenza għall-korrużjoni

Ambjent	Prestazzjoni	Rata ta 'korrużjoni	Standard tal-industrija	Metodi ta 'protezzjoni
Immersjoni tal-baħar	Eċċellenti	<0.001 mm/yr	ASTM G50	Ħadd meħtieġ
Żona Splash	Eċċellenti	0.002-0.004 mm / yr	Norsok M001	Anodizzazzjoni
Atmosfera industrijali	Eċċellenti	0.003-0.005 mm / yr	ISO 9223	Kisi tat-trab
Cavitation tal-ilma baħar	Tajjeb	<0.05 mm/yr	ASTM G32	Kisi HVOF
Korrużjoni tal-istress	Eċċellenti	L-ebda SCC bir-rendiment	ASTM G47	Ħadd meħtieġ
Kompatibilità galvanika	Tajjeb	Kurrent bimetalliku baxx	ISO 8081	Kits ta 'insulazzjoni

Għażliet ta 'trattament tal-wiċċ:

ANODIZZAZZJONI TAL-GRAD TAL-BAĦAR: 25-50 μm

Aluminju tal-isprej termali (TSA): 150-300 μm

Sistemi taż-żebgħa tal-baħar: kombinazzjonijiet tal-qatran epossidiku / faħam

Kisi tal-istainless steel: twaħħil splussiv

Konverżjoni Kimika: Teknoloġiji Ħieles mill-Kromat

6. Propjetajiet tal-Makkinar u l-Fabbrikazzjoni

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Noti tal-Applikazzjoni tal-Baħar
Qtugħ fil-plażma	Elettrodi tal-hafnium	400-600 a, 100-250 ipm	Weld Prep lest
Qtugħ tal-ilma	Abrasiva tal-granata	0.8-1.2 kg / min, 300 mm / min	L-ebda tgħawwiġ ta 'haz
Tħaffir	Drills tal-karbur	Vc =60-100 m / min, fn =0.15 mm / rev	Disinn ta 'awto-lubrikazzjoni
Tħin	Inserzjonijiet tal-PCD	Vc =1000-1500 m / min	Finitura għolja tal-wiċċ
Tifforma	Agħfas brejkijiet	Min RADIUS 3T (T=ħxuna)	Kapaċità li tifforma kesħa

Vantaġġi ta 'fabbrikazzjoni:

Weldability: Eċċellenti mingħajr saħħa minn qabel

Kapaċità tax-xogħol kiesaħ: sa 15% razza

Tiswija tal-iwweldjar: L-ebda degradazzjoni

Formabilità: Eċċellenti fi stat ittemprat

Grinability: Ilbies ta 'għodda baxxa

Lustrar: taċċetta l-finitura tal-mera

7. Teknoloġiji tal-iwweldjar u li tgħaqqad

Proċessi ta 'wweldjar rakkomandati:

Iwweldjar bl-ark tal-metall tal-gass (GMAW):

Wajer: ER5183, ER5356 jew ER5556

Shielding: argon jew ar / he taħlitiet

Iwweldjar tal-Frizzjoni Ħawwad (FSW):

Parametri: 600-800 rpm, 150-300 mm / min

Proporzjon tal-Qawwa: {85-95% tal-bażi tal-metall

Iwweldjar bil-lejżer:

Qawwa: {4-8 kW fibra laser

Veloċità: 2.5-5 m / min

Welding Stud:

Tip ta 'kwittanza tal-kapaċitatur

Speċifikazzjonijiet tad-disinn konġunti:

Ġonot tal-butt: {60-70 grad inkluż angolu

Weldjaturi tal-flett: 6mm minar tul

Double-Sided Welds: Preferred for >Ħxuna ta '10mm

Temperatura Interpass:<90°C maintained

8. Propjetajiet fiżiċi għad-disinn tal-baħar

Proprjetà	Valur	Sinifikat tal-Applikazzjoni tal-Baħar
Densità	2.66 g / cm³	Kalkoli tal-buoyancy
Firxa tat-tidwib	570-640 grad	Marġini tas-Sigurtà tan-Nar
Konduttività termali	117 W/m·K	Applikazzjonijiet ta 'skambjatur tas-sħana
Konduttività elettrika	29% IACs	Sistemi elettriċi tal-vapur
Kapaċità speċifika tas-sħana	900 J / kg · k	Ġestjoni termali fil-magni
Modulu ta 'Young	70 GPa	Ebusija strutturali
Cte (20-100 grad)	23.8 ×10⁻⁶/K	Disinn konġunt ta 'espansjoni
Permeabilità manjetika	1.000022	Kompatibilità ta 'tneħħija
Sezzjoni trasversali tan-newtroni termali	0.22 barns	Applikazzjonijiet tal-baħar nukleari

9. Kontroll u Ċertifikazzjoni tal-Kwalità

Protokoll tal-ittestjar:

Analiżi kimika: OES għal kull tidwib

Ittestjar mekkaniku: kull pjanċa ttestjata

Ittestjar tal-korrużjoni:

ASTM G67: Test tat-telf tal-massa tal-aċidu nitriku

ASTM G66: test tal-assi għall-fażi

Test Exco għal kull ASTM G34

Metodi NDT:

Ultrasoniku għal kull ASTM B594 Livell A

Radjografija għall-weldjamenti

Ittestjar tat-tnixxija għat-tankijiet

Makro / mikro eżami: analiżi tal-istruttura tal-qamħ

Ċertifikazzjonijiet Internazzjonali:

Klassifikazzjonijiet tal-Baħar: ABS, DNV, LR, BV

Kodiċijiet tal-Bastimenti tal-Pressjoni: ASME Taqsima VIII

Standards Offshore: Norsok M -120 / m -121

Speċifikazzjonijiet militari: mil-dtl -24441

Standards Internazzjonali: EN 1090 EXC3 / 4

Ċertifikazzjonijiet tal-iwweldjar: ISO 3834-2

NACE Konformità: MR0175 / ISO 15156

10. Applikazzjonijiet Industrijali u Immaniġġjar

Applikazzjonijiet tal-baħar primarji:

Bwieq tal-vapuri u superstrutturi

Gverti tal-pjattaforma barra mill-kosta

Konteniment tat-trasportatur tal-LNG

Tankijiet tal-ilma tas-saborra

Bulls tal-pressjoni sottomarini

Gverti tal-inżul tal-ħelikopter

Sistemi ta 'riser tal-baħar

Komponenti tal-pjanti tad-desalinizzazzjoni

Protokoll tal-Immaniġġjar u l-Ħażna:

Temperatura tal-Ħażna: 10-40 grad

Kontroll tal-Umdità:<60% RH

Rekwiżiti ta 'stivar:

Spazjaturi tal-injam kull 500mm

Limitu tal-għoli tal-munzell: 1.2 metri

Protezzjoni tal-wiċċ:

Film PE reżistenti għall-UV

VCI Paper Interleaving

Tagħmir tal-irfigħ:

Lifters tal-vakwu tal-kuxxinett wiesa '

Travi ta 'spreader mhux manjetiċi

Kmiem tal-protezzjoni tat-tarf

Speċifikazzjonijiet tat-Trasport:

Ippakkjar tal-baħar

Unitajiet ta 'desiccant f'kontenituri

Kompatibilità tal-Kontenitur ISO

Qoxra li ma tagħmilx temp

Sistemi speċjalizzati tal-benniena

Indikaturi ta 'xokk għal partijiet sensittivi
