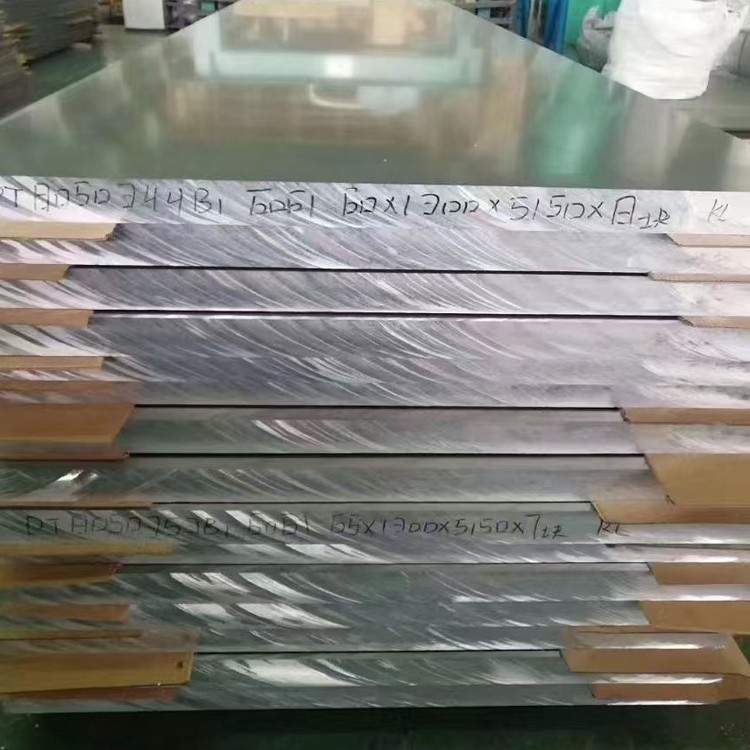

6061 T6 Pjanċa tal-aluminju

6061 Pjanċa tal-liga tal-aluminju hija materjal tal-pjanċa tal-azzar tal-liga b'reżistenza tajba għall-korrużjoni, weldabilità eċċellenti, tħaddim kiesaħ tajjeb, u saħħa moderata .

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

6061 Aluminum Alloy (ASTM B209, AMS QQ-A -250 / 11) huwa liga AL-SI li tista 'tiġi trattata bis-sħana ottimizzata għal applikazzjonijiet ta' proporzjon ta 'saħħa għal piż għoli {{{10} it-temper T6 jipprovdi proprjetajiet mekkaniċi ottimali permezz ta' trattament tas-sħana tas-soluzzjoni u xjuħija artifiċjali:

Kimika tal-liga:

Manjesju (mg): 0.8-1.2% (tisħiħ tas-soluzzjoni)

Silicon (Si): 0.4-0.8% (Twebbis tal-Preċipitazzjoni)

Copper (cu): 0.15-0.40% (magni mtejba)

Chromium (cr): 0.04-0.35% (kontroll tal-qamħ)

Ħadid (Fe): inqas minn jew daqs 0.70% max

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 97.5% (bilanċ)

Impuritajiet ikkontrollati:

Żingu (Zn): inqas minn jew daqs 0.25% max

Titanju (ti): inqas minn jew daqs 0.15% max

Manganiż (MN): Inqas minn jew daqs 0.15% Max

Ipproċessar termomekkaniku:

Tidwib tad-djar dirett: 680-710 grad Molten Temperatura

Omoġenizzazzjoni: 540-560 grad għal 8-12 sigħat

Hot Rolling: Tnaqqis fi 430-490 grad

Rolling kiesaħ: tnaqqis finali tal-gauge (15-25%)

Trattament tas-sħana tas-soluzzjoni: 530 grad ± 5 grad għal 1-2 sigħat

Water Quenching: Cooling rate >200 grad / min

Tixjiħ artifiċjali: 160-180 grad għal 8-12 sigħat

Iċċertifikat għall-AMS 4025 u l-istandards EN 485 bi traċċabilità sħiħa minn billetta għal pjanċa lesta .

2. Propjetajiet mekkaniċi ta 'T6 Temper State

Proprjetà	Minimu	Tipiku	Standard tat-test	Noti
Qawwa tat-tensjoni aħħarija	260 MPa	310 MPa	ASTM B557	Superjuri għal T651 Temper
Qawwa tar-Rendiment (RP0.2)	240 MPa	275 MPa	ASTM B557	Żamma ta '95% f'100 grad
Elongation (50mm gauge)	10%	12-17%	ASTM B557	Ogħla f'sezzjonijiet eħxen
Qawwa tal-shear	170 MPa	205 MPa	ASTM B769	85% tas-saħħa tat-tensjoni
Saħħa tal-ġarr	480 MPa	530 MPa	ASTM E238	e / d =2.0 kundizzjoni
Qawwa tal-għeja (10⁷)	95 MPa	110 MPa	ASTM E466	R =-1 kundizzjoni
Ebusija (brinell)	95 Hb	100 Hb	ASTM E10	Konsistenti permezz tal-pjanċa
IMPATT TA 'L-IMPATT (CHARPY)	14 J	18 J	ASTM E23	Fit-temperatura tal-kamra
Tebbuħ tal-Frattura (K₁C)	29 MPA√m	34 MPA√m	ASTM E399	Orjentazzjoni TL

3. T6 Trattament tas-Sħana u Kontroll tal-Mikrostruttura

Proċessar termali ta 'preċiżjoni:

Trattament tas-Soluzzjoni:

Temperatura: 529-533 grad (± 3 grad kontroll)

Ħin jixxarrab: 60 minuta minimu kull pulzier ħxuna

Atmosfera: ambjent protettiv tan-nitroġenu

Proċess ta 'tkessiħ:

Ħin tat-Trasferiment:<15 seconds furnace-to-quench

Temperatura tal-ilma: 20-40 grad (chiller ikkontrollat)

Agitation: Turbulent flow >1.5 m / sek

Trattament tax-Xjuħija:

Stadju wieħed: 165-175 grad għal 8-10 sigħat

Stadju doppju: 120 grad / 5hr + 175 grad / 8hr (speċjali)

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 6-7 (50-100 μm)

Preċipita Fażijiet:

"Preċipitat tal-labra (5-50 tul nm)

"Fażijiet simili għall-virga (100-500 nm)

Preċipitati sekondarji:

Disperojdi Al-Fe-Si

Fażijiet ta 'ebusija mg₂si

Densità tad-Dislokazzjoni: 4-6 × 10¹⁰ / cm²

Frazzjoni ta 'rikristallizzazzjoni: 75-90%

4. Speċifikazzjonijiet u tolleranzi dimensjonali

Parametru	Firxa standard	Tolleranza kummerċjali	Tolleranza ta 'preċiżjoni
Ħxuna	3-150 mm	±0.5-1.0%	±0.1-0.3%
Wisa '	1000-3000 mm	± 10 mm	± 2 mm
Tul	2000-12000 mm	+20 / -0 mm	+5 / -0 mm
Flatness	N/A	Klassi ASTM B209	1/4 Speċifikazzjoni Kummerċjali
Ħruxija tal-wiċċ	N/A	0.8-1.5 μm RA	0.2-0.4 μm RA
Squareness	N/A	Inqas minn jew daqs 2 mm / 1000 mm	Inqas minn jew daqs 0.5 mm / 1000 mm

Kapaċitajiet speċjali:

Pjanċi ta 'daqs kbir: sa 4500mm wiesa' × 18000mm twil

Kalibrazzjoni ultrasonika: ASTM B594 Livell A

Kundizzjonijiet tat-Tarf: Plasma Cut, Machined, jew Finish Mill

Formula tal-Kalkolu tal-Piż: Ħxuna (mm) × Wisa '(M) × Tul (M) × 2.703=piż (kg)

5. Reżistenza għall-korrużjoni u protezzjoni tal-wiċċ

Ambjent	Prestazzjoni	Rata ta 'korrużjoni	Metodu ta 'protezzjoni
Atmosfera industrijali	Tajjeb	0.005-0.02 mm / yr	Aċidu kromiku anodizzazzjoni
Ambjenti tal-Baħar	Ġust	0.01-0.03 mm / yr	Kisi tal-fluworopolimeru
Ilma ħelu	Eċċellenti	Negliġibbli	Impregnazzjoni PTFE
Espożizzjoni kimika	Tvarja	Dipendenti mill-aċidu	Kisi PVDF
Korrużjoni tal-istress	Tajjeb	SCC threshold>150MPa	Ittemprar speċjali

Għażliet ta 'titjib tal-wiċċ:

Anodizzazzjoni:

Tip II: 5-25 μm ħxuna

Tip III: 25-75 μm ebusija

Konverżjoni Kimika:

Chromate (Klassi 1A)

Alternattivi ħielsa mill-kromju

Finituri Organiċi:

Kisi tat-Trab (60-120 μm)

Kisi likwidu (EP, PU, akriliku)

Għażliet ta 'l-intaljar:

Disinn tal-pjanċa tad-djamanti

Mudelli lineari tal-wiċċ ta 'barra

6. Machining & Fabrication Performance

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Kwalità tal-wiċċ
Tħin	Inserzjonijiet tal-karbur	Vc =500-800 m / min, fz =0.1-0.3 mm	Ra 0.8-1.6 μm
Tħaffir	Drills HSS-CO	Vc =50-80 m / min, fn =0.1 mm / rev	Tolleranza tat-Toqba H9
Tidwir	Għodda tal-PCD	Vc =800-1200 m / min	Ra 0.4-0.8 μm
Tapping	Viti spirali	Vc =10-15 m / min	6h kwalità tal-ħajt
Qtugħ tal-ilma	3800 bar li joborxu	Veloċità =150-300 mm / min	Preċiżjoni ± 0.15 mm

Karatteristiċi li jiffurmaw:

Raġġ tal-liwja (minimu):

90 grad liwi: 1.5t (t=ħxuna)

Formazzjoni kiesħa: minimu 2.0t

Springback elastiku: 1-3 kumpens tal-grad meħtieġ

Formabilità tal-medda:

Tilwim massimu: 8-10%

Esponent tat-twebbis tar-razza: 0.08-0.12

7. Teknoloġiji tal-iwweldjar u li tgħaqqad

Proċessi ta 'wweldjar rakkomandati:

Iwweldjar bl-ark tal-metall tal-gass (GMAW):

Wajer: ER4043 jew ER5356

Parametri: 20-24 V, 160-220 a

Gass: Argon (100%) jew AR / He Mix

Gass Inert tat-Tungstenu (GTAW):

Elettrodu: Tungstenu Ċerjat

Amperage: {150-300 a dcen

Iwweldjar tal-Frizzjoni Ħawwad (FSW):

Rotazzjoni tal-Għodda: 600-1200 rpm

Veloċità tal-ivvjaġġar: 150-350 mm / min

Trattament tas-sħana wara l-weldjatura:

Trattament tas-Sħana tas-Soluzzjoni: Mhux Rakkomandat

Xjuħija biss: 165 grad għal 4-6 sigħat

Tixjiħ naturali: kundizzjoni T4 restawrata wara 4 ijiem

8. Propjetajiet fiżiċi għal applikazzjonijiet ta 'inġinerija

Proprjetà	Valur	Sinifikat tal-Applikazzjoni
Densità	2.70 g / cm³	Disinn strutturali ħafif
Modulu ta 'Young	68.9 GPA	Kalkoli tal-ebusija
Il-proporzjon ta 'Poisson	0.33	Analiżi tal-element finit
Cte (20-100 grad)	23.6 ×10⁻⁶/K	Konsiderazzjoni ta 'espansjoni termali
Konduttività termali	167 W/m·K	Applikazzjonijiet ta 'dissipazzjoni tas-sħana
Konduttività elettrika	40% IACs	Kompartimenti elettriċi
Firxa tat-tidwib	582-652 grad	Limitazzjonijiet ta 'temperatura għolja
Permeabilità manjetika	1.00002	Applikazzjonijiet mhux manjetiċi
Kapaċità speċifika tas-sħana	896 J / kg · k	Sistemi ta 'ġestjoni termali

9. Kontroll u Ċertifikazzjoni tal-Kwalità

Protokoll tal-ittestjar:

Analiżi kimika: Spark Oes għall-vjeġġi kollha

Ittestjar mekkaniku:

Testijiet tat-tensjoni: kull 2000kg lott

Ebusija: postijiet multipli għal kull pjanċa

Ittestjar mhux distruttiv:

Ultrasoniku: għal kull ASTM B594 Livell A

Żebgħa Penetrant: ASTM E1417

Ittestjar tal-korrużjoni:

ASTM G47 għall-Valutazzjoni tal-SCC

ASTM G67 għal korrużjoni intergranulari

Konformità taċ-Ċertifikazzjoni:

ISO 9001: Sistema ta 'Kwalità 2015

Ċertifikazzjoni Aerospazjali AS9100

NADCAP Akkreditat it-Trattament tas-Sħana

PED 2014/68 / Konformità tal-UE

NACE MR0175 / ISO 15156

Kodiċi tal-Bojler u tal-Bastiment tal-Pressjoni ASME

AMS 2770 Standard tat-Trattament tas-Sħana

10. Applikazzjonijiet Industrijali u Immaniġġjar

Setturi tal-Applikazzjoni tal-Qofol:

Komponenti strutturali aerospazjali

Gwarniċi tal-Baħar u Decking

Chassis u frejms tal-karozzi

Plating Armor tal-Vettura tad-Difiża

Elementi strutturali tar-robotika

Gwarniċi tar-roti ta 'prestazzjoni għolja

Tagħmir tas-semikondutturi

Elementi strutturali arkitettoniċi

Protokoll tal-Ħażna u l-Immaniġġjar:

Orjentazzjoni tal-ħażna: vertikali jew ċatta b'appoġġ uniformi

Kontrolli ambjentali:

Temperatura: {15-30 grad

Umdità:<60% RH

Protezzjoni tal-wiċċ:

Film tal-plastik protettiv

Karta VCI (inibitur tal-korrużjoni tal-fwar)

Rekwiżiti ta 'stivar:

Spazjaturi tal-injam kull 300-500 mm

Għoli massimu tal-munzell: 1000mm

Tagħmir tal-Immaniġġjar:

Sistemi ta 'rfigħ tal-vakwu

Ganċijiet mhux manjetiċi

Protetturi tat-tarf fuq il-bragi

Prekawzjonijiet ta 'qtugħ u fabbrikazzjoni:

Kontroll tal-parametri tal-qtugħ fil-plażma

Preċiżjoni tal-Angolu tal-Qtugħ tal-Waterjet

Rekwiżiti tal-likwidu li jkessaħ

Konsiderazzjonijiet ta 'trattament tas-sħana li tgħawweġ qabel

Rakkomandazzjonijiet ta 'tixjiħ ta' wara l-weldjatura
