2024 T3 Aluminum Round Tube

It-tubu tond tal-aluminju estruż tal-2024 huwa prodott ta 'liga tal-aluminju iebes u ta' saħħa għolja li jappartjeni għas-serje Al-Cu-MG .

Ibgħat l-inkjesta

1. kompożizzjoni u standards tal-materjal

Konformi ma 'ASTM B221, AMS 4171, u EN 755-2 Standards Internazzjonali, 2024- T3 T3 Tubi tondi tal-aluminju għandhom kompożizzjoni inġinerija bi preċiżjoni ottimizzata għal applikazzjonijiet aerospazjali:

Elementi primarji:

Ram (cu): 3.8-4.9% (forom li jsaħħu l-al₂cu jippreċipitaw)

Manjesju (mg): 1.2-1.8% (ittejjeb ir-reżistenza għall-korrużjoni)

Manganiż (mn): 0.3-0.9% (itejjeb it-twebbis tax-xogħol)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 93.5% (bilanċ)

Limiti ta 'impurità:

Ħadid (Fe): Inqas minn jew daqs 0.50%

Silikon (SI): inqas minn jew daqs 0.50%

Żingu (Zn): inqas minn jew daqs 0.25%

Titanju (ti): inqas minn jew daqs 0.15%

Validazzjoni ta 'parti terza permezz ta' Norsok M650 Verifika Kimika Tiżgura konsistenza tal-lott għal lott . il-proporzjon Cu / Mg preċiż (2 .} 5: 1 ottimali) jippermetti t-twebbis tal-preċipitazzjoni effettiva waqt iċ-ċikli tat-tixjiħ naturali . Din il-liga hija nominata bħala UNS A92024 BMS 7-260 u AirBus jimmira 05-01-005 speċifikazzjonijiet aerospazjali.

2. Prestazzjoni tas-saħħa

2024- T3 juri proporzjonijiet eċċezzjonali ta 'saħħa għal piż kritiċi għal applikazzjonijiet ta' stress għoli:

Proprjetà	Valur	Standard tat-test
Qawwa tat-Tensili (RM)	440-485 MPA	ASTM E8
Qawwa tar-Rendiment (RP0.2)	290-345 MPA	ASTM E8
Qawwa tal-shear	283 MPa	ASTM B769
Rendiment kompressiv	275 MPa	ASTM E9
Saħħa tal-ġarr	580 MPA (e / d =1.5)	ASTM E238
Endurance tal-għeja (5 × 10⁸ ċikli)	138 MPa	R . r . Test Moore
Tebbuħ tal-Frattura (KIC)	28 MPA√m	ASTM E399

Il-liga ssostni:

85% tal-qawwa tat-temperatura tal-kamra f'120 grad

Proporzjon ta 'sensittività notched ta' 1.25 (kt =3)

27% kapaċità ta 'tensjoni ċiklika ogħla minn 6061- t6

Limitu tal-istress kompletament riversibbli: 125 MPa (r =-1)

3. stat ta 'trattament tas-sħana

Is-sekwenza tat-tempra T3 tinvolvi stadji ta 'proċessar ikkontrollati b'mod preċiż:

Trattament tas-Soluzzjoni:

495 grad ± 5 grad għal 20-30 minuti (dissoluzzjoni tal-fażi)

Fran ikkontrollati mill-atmosfera b'uniformità ta '± 3 grad

Tkessiħ:

Rapid water quenching (>Rata ta 'tkessiħ ta' 200 grad / sek)

Ħin bejn il-forn u t-tank tal-quench:<15 seconds

Xogħol kiesaħ:

3-5% tnaqqis permezz ta 'pilgering jew stretta.

Rata tar-razza kkontrollata f '0.5-2% kull minuta

Tixjiħ naturali:

Minimu 96-120 sigħat f'25 grad

Umdità relattiva<65%

Mikrostruttura li tirriżulta:

Daqs tal-Qamħ: ASTM 6-7 (15-30 μm)

S '(al₂cumg) Preċipita d-distribuzzjoni

Densità ta 'Dislokazzjoni: 10¹⁰ / cm²

Limitu ta 'rikristallizzazzjoni: 260 grad

It-trattament tas-sħana ta 'wara l-iffurmar' il fuq minn 100 grad huwa pprojbit minħabba sensittività ta 'tkessiħ u riskju ta' preċipitazzjoni preferenzjali fil-konfini tal-qamħ .

4. Dimensjonijiet u Personalizzazzjoni

Manifatturat biex jissodisfa t-tolleranzi dimensjonali aerospazjali:

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Għażliet tad-dwana
Dijametru ta 'barra	10-200 mm	±0.05mm (>50mm OD)	Profili mhux round
Ħxuna tal-ħajt	1.0-15 mm	± 5% wt	Ħitan għax-xejn
Tul	1-6 m	+0 / -0.5 mm	Sa 12m
Dritta	-	0 . 3mm / m max.	± 0.1mm / m
Ovalità	-	Inqas minn jew daqs 0.5% TIR	0.2% TIR
Perpendikularità	-	Inqas minn jew daqs 0.5 grad	Inqas minn jew daqs 0.1 grad

Għażliet ta 'pproċessar:

Qtugħ: serrar li joborxu CNC (± 0.1mm) jew EDM

Tħin tal-wiċċ biex iġorr l-irbit (ra<0.4μm)

CNC li jifforma finali għal ġeometriji konġunti kumplessi

Passivazzjoni għal kull mil-std -753 c

5. proprjetajiet ta 'reżistenza għall-korrużjoni

Klassifikazzjonijiet tal-prestazzjoni ambjentali

Ambjent	Klassifikazzjoni tal-Espożizzjoni	Ħajja tas-servizz *	Rakkomandazzjoni ta 'Protezzjoni
Żona Splash tal-Baħar	Fqir (250hrs SST)	2-3 snin	Mil-a -8625 Tip I anodizza
Atmos industrijali .	Moderat (500hrs)	5-8 snin	Kisi PEO
Atmosfera rurali	Tajjeb (1000hrs)	10+ snin	Kisi PVDF
Verżjoni Alclad	Eċċellenti	20+ snin	5% saff miksi

* Bi protezzjoni xierqa tal-wiċċ

Sistemi ta 'protezzjoni:

Anodizzazzjoni:

Aċidu kromiku (Tip I): 8-12 μm ħxuna

Aċidu sulfuriku (Tip II): 15-25 μm ħxuna

Kisi:

Ossidazzjoni elettrolitika fil-plażma: 50-70 μm saff taċ-ċeramika (400-600 hv)

Epoxy-Polyurethane: 120μm DFT (>Sprej tal-melħ 2000hrs)

Protezzjoni katodika: Primer b'ħafna żingu (kontenut ta '85% Zn)

6. Karatteristiċi tal-makkinarju

Parametri ta 'ottimizzazzjoni

Operazzjoni	Materjal tal-għodda	Veloċità (m / min)	Għalf (mm / rev)	Noti
Tidwir	Karbide K20	150-250	0.12-0.20	Rake pożittiv ta '7 grad
Tħin	Karbide K10	200-400	0.05-0.15	Tluq mitħun meħtieġ
Tħaffir	Tialn miksi	30-40	0.03-0.08	Angolu tal-Punt ta '135 Grad
Tapping	HSS-CO5	8-12	Żift imqabbel	Uża Formola tal-Ħajt UNJ

Metriċi tal-Prestazzjoni:

Indiċi tal-makkinabilità: 70% (linja bażi: 2011- t 3=100%)

Ħruġ tal-wiċċ: RA 0.8μm li jista 'jinkiseb

Chip control: Requires HP coolant >70 bar

Għodda tal-Ħajja tal-Għodda: 30 minuta qtugħ kontinwu

Deformazzjoni termali:<0.05mm at 80°C

7. Weldabilità u Metodi ta 'Tgħaqqid

L-iwweldjar tal-fużjoni mhux irrakkomandat
Is-suxxettibilità tal-qsim tal-HAZ taqbeż it-80% (AWS D1 . 2). Alternattivi approvati:

Welding Stir tal-Frizzjoni (FSW)

Rotazzjoni tal-Għodda: 800-1, 200 rpm

Veloċità Traversa: 60-150 mm / min

Dijametru tal-ispalla: 1.2 × ħxuna tal-ħajt

Z-Force Control: 8-15 kn

Twaħħil li jwaħħal

Epoxji strutturali: FM73 jew EA9394 (akbar minn jew daqs 20MPa shear)

Prep tal-wiċċ: kisi tal-konverżjoni tal-kromat (mil-c -5541)

Ċiklu tat-Tfassil: 120 grad / 2hrs taħt pressjoni ta '50kpa

Irfid mekkaniku

Pinnijiet Hi-Lok: Qawwa ta 'Shear 65KN (6mm Ø)

Spazjar tal-irbattuti: akbar minn jew daqs 4 × dijametru distanza tat-tarf

Żona ta 'esklużjoni ta' ħsara kollaterali: Dijametru ta '1.5 × qafla

8. Propjetajiet fiżiċi

Proprjetà	Valur	Standard tat-test
Densità	2.78 g / cm³	ASTM B311
Konduttività termali (100 grad)	121 W/m·K	ASTM E1461
Cte (20-100 grad)	23.2 μm / m · grad	ASTM E228
Reżistività elettrika	50 nΩ·m	ASTM B193
Modulu ta 'elastiċità	73.1 GPa	ASTM E111
Sħana speċifika (25 grad)	875 j / kg · k	ASTM E1269
Sħana moħbija ta 'fużjoni	390 kJ / kg	-
Temp ta 'rikristallizzazzjoni	260 grad	-

9. Standards ta 'kwalità tal-wiċċ

Kostruzzjoni bla xkiel: l-ebda linji lonġitudinali tal-weldjatura

Finitura tal-wiċċ: RA inqas minn jew daqs 0.8μm (finitura tal-mitħna), li tista 'tillustra għal RA 0.1μm

Spezzjoni Viżwali: PER AMS 2771 Klassi A

Limiti tad-Difett:

No inclusions >0.3mm (ASTM B557)

Grif<0.05mm depth

Linji tad-die li ma jaqbżux 0.1μM RA

Protokolli tat-Tindif:

DeGreasing Ultrasoniku (AMS 2646)

Inċiżjoni aċiduża għal bonds li jwaħħlu

10. Ċertifikazzjonijiet u Ittestjar

Ittestjar mhux distruttiv

Ultrasonic: Level B (EN 1714) detecting flaws >0.8mm

Kurrent Eddy: ASTM E309 (sensittività ta '0.5mm)

Żebgħa Penetrant: ASME Taqsima V Artikolu 6

Hydrostatic: 50MPa Test Pressjoni għal 30 sekonda

Ittestjar mekkaniku

Tensili: ASTM E8 f'temperaturi multipli

Ebusija: Rockwell B Scale (ASTM E18)

Impatt: Charpy V-Notch fi -65 grad (min . 4 j)

Ċertifikazzjonijiet

NADCAP AC7117 (ittestjar tal-materjali)

AS9100 Kwalità aerospazjali

PED 2014/68 / EU Kategorija IV

ISO 9001: 2015 Ġestjoni tal-Kwalità

Applikazzjonijiet aerospazjali: Komponenti tal-irkaptu tal-inżul, sistemi ta 'gwida tal-missili, housings tal-attwatur, linji idrawliċi, u rinforzi tal-ġwienaħ fejn il-proporzjon saħħa-piż huwa kritiku .

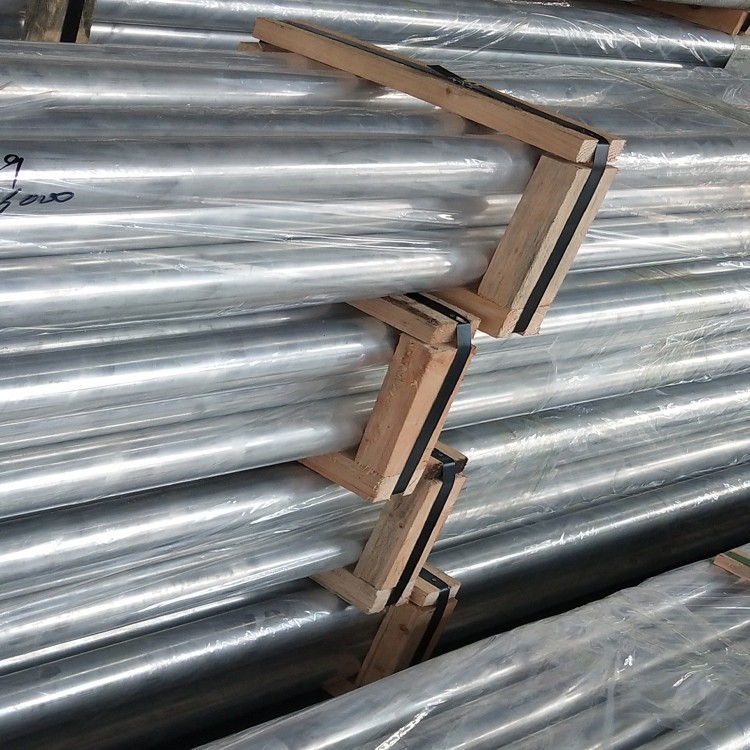

Ippakkjar: Karta VCI + film PE b'saff doppju b'desiccant, iSPM 15 konformi tal-injam crate . Ħin standard taċ-ċomb: 8 ġimgħat .
