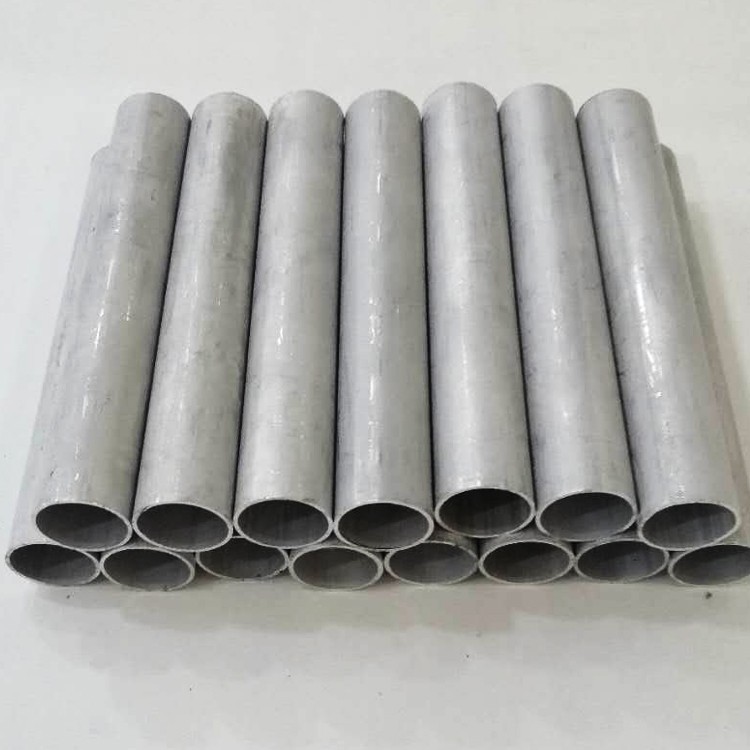

6061 T6 Tube tal-Aluminju

6061 Tubu bla xkiel tal-aluminju għandu proprjetajiet mekkaniċi tajbin, reżistenza għall-korrużjoni, u weldabilità, li jagħmilha materjal ideali għal diversi applikazzjonijiet industrijali .

Ibgħat l-inkjesta

1. kompożizzjoni u standards tal-materjal

Konformi ma 'ASTM B210, AMS 4151, u ISO 6361-2 standards, 6061- T6 T6 Aluminum Tubing għandu formulazzjoni ta' liga tal-manjeżju-silikon ottimizzata għal applikazzjonijiet strutturali:

Elementi primarji:

Manjesju (mg): 0.8-1.2% (formoli mg₂si preċipitates)

Silicon (Si): 0.4-0.8% (Ittejjeb is-saħħa u l-fluwidità)

Ram (cu): 0.15-0.40% (itejjeb il-makkinarju)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 97.0% (bilanċ)

Limiti ta 'impurità:

Ħadid (Fe): Inqas minn jew daqs 0.70%

Chromium (cr): 0.04-0.35%

Żingu (Zn): inqas minn jew daqs 0.25%

Manganiż (MN): inqas minn jew daqs 0.15%

Verifika ta 'parti terza għal kull NADCAP AC7117 tiżgura konsistenza kimika ma' 5% devjazzjoni fl-elementi ewlenin . il-proporzjon Mg: SI bilanċjat (1 {.} 73: 1) jippermetti l-formazzjoni ta 'preċipitat ottimali waqt it-trattament tas-sħana T6 . jikkonforma AMS-QQ-A -200 / 2, u ASTM B241 għal applikazzjonijiet ta 'pressjoni.

2. Prestazzjoni tas-saħħa

6061- T6 juri effiċjenza strutturali superjuri għal applikazzjonijiet li jġorru t-tagħbija:

Proprjetà	Valur	Standard tat-test
Qawwa tat-Tensili (RM)	310-330 MPA	ASTM E8
Qawwa tar-Rendiment (RP0.2)	275-290 MPA	ASTM E8
Titwil fil-Break (%)	10-15%	ASTM E8
Qawwa tal-shear	207 MPa	L-Awtorità tal-Approvazzjoni tat-Tip użata għall-manifattura ta' prodotti tal-
Rendiment kompressiv	285 MPa	ASTM E9
Endurance tal-Għeja (10⁷ Ċikli)	95-110 MPA	L-ammont ta' prodotti tal-ikel li għandhom jiġu rrapportati f'din il-kolonna għandhom
Tebbuħ tal-ksur	29 MPA√m	L-Awtorità tal-Approvazzjoni tat-Tip użat fil-manifattura ta' oġġetti tal-ikel jew tal
Ebusija (Rockwell B)	60-65 hrb	Għall-finijiet ta' dan ir-Regolament, il-Kummissjoni għandha tadotta atti delegati skont l

Iżomm il-qawwa tat-temperatura tal-kamra ta '85% f'150 grad u juri ebusija ta 'impatt eċċellenti ta' 20J f '-40 grad .

3. proċess ta 'trattament tas-sħana

Is-sekwenza tat-tempra T6 issegwi parametri kkontrollati b'mod preċiż:

Trattament tas-Soluzzjoni:

530 grad ± 10 grad għal 60-90 minuti (omoġenizzazzjoni)

Atmosfera: forn protett bin-nitroġenu (uniformità ± 5 grad)

Tkessiħ rapidu:

Water quenching at >Rata ta 'tkessiħ ta' 200 grad / sek

Dewmien tal-quench:<15 seconds maximum

Tixjiħ artifiċjali:

175 grad ± 5 grad għal 8-10 sigħat

Metodu tat-Tkessiħ: Arja sfurzata (akbar minn jew daqs 10 grad / min rata)

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 5-6 (20-50 μm)

Distribuzzjoni tal-preċipitat: "(mg₅si₆) fażi dominanti

Densità ta 'Dislokazzjoni: 10⁸ / cm²

Partiċelli tal-fażi sekondarja:<0.5% volume fraction

It-tisħin mill-ġdid 'il fuq minn 250 grad jikkawża overaging bi 15% ta' tnaqqis ta 'saħħa . serħan mill-istress meħtieġ wara li jifforma severi: 345 grad għal 1 siegħa + jerġa' jikseb .

4. Dimensjonijiet u Personalizzazzjoni

Manifatturat għal tolleranzi ta 'inġinerija strutturali:

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Għażliet tad-dwana
Dijametru ta 'barra	6-500 mm	± 0.1% OD	Profili rettangolari
Ħxuna tal-ħajt	0.8-25 mm	± 7% wt	Transizzjonijiet varjabbli tal-ħajt
Tul	1-12 m	+0 / -3 mm	Sa 20m tulijiet
Dritta	-	0 . 5 mm / m max.	± 0.2 mm / m
Ovalità	-	Inqas minn jew daqs 0.75% TIR	Inqas minn jew daqs 0.3% TIR
Raġġ tal-liwja (min)	2.0 × OD	-	Raġġ issikkat: 1.2 × OD

Servizzi ta 'fabbrikazzjoni:

Precision Rotary Draw liwi (massimu ta '180 grad)

CNC End li jifforma għal ġonot kumplessi

Idroforming għal sezzjonijiet mhux ċirkulari

Notching u tlaħħaq għas-sistemi tal-irfid

Anodizzazzjoni għal kull mil-a -8625 Tip II

5. proprjetajiet ta 'reżistenza għall-korrużjoni

Dejta dwar il-prestazzjoni ambjentali

Ambjent	Klassifikazzjoni ISO 9223	Rata ta 'korrużjoni (μm / yr)	Rakkomandazzjoni ta 'Protezzjoni
Atmosfera rurali	RC2 (Tajjeb)	<3 μm/yr	Anodizzazzjoni arkitettonika
Esponiment kostali	RC3 (ġust)	10-15 μm / yr	Sistemi ta 'kisi PVDF
Żona industrijali	RC4 (moderat)	15-30 μm / yr	Inforra taċ-ċeramika-epoxy
Alclad 6061	RC1 (eċċellenti)	<1 μm/yr	10% saff miksi

Metodi ta 'protezzjoni:

Anodizzazzjoni:

Aċidu sulfuriku (Tip II): 15-25 μm ħxuna

Hard anodizing (Type III): 50-70μm (>60 hrc)

Kisi organiku:

Kisi Fluoropolymer: 25-50 μm DFT

Kisi tat-trab tal-poliester: 60-80 μm

Trattamenti kimiċi:

Konverżjoni tal-kromat (mil-dtl -5541)

Ossidazzjoni elettrolitika fil-plażma (PEO)

6. Karatteristiċi tal-makkinarju

Parametri ta 'ottimizzazzjoni

Operazzjoni	Materjal tal-għodda	Veloċità (m / min)	Għalf (mm / rev)	Noti
Tidwir	Karbide K10	300-500	0.15-0.30	Rake pożittiv ta '7 grad
Tħin	Karbide K20	250-450	0.06-0.18	Tluq mitħun
Tħaffir	Tialn miksi	60-100	0.05-0.12	Angolu tal-Punt ta '140 Grad
Tapping	HSS-CO8	10-15	Żift imqabbel	70% fond tal-ħajt

Prestazzjoni tal-magni:

Klassifikazzjoni tal-Makkinabilità: 80% (linja bażi: 2011- t 3=100%)

Finitura tal-wiċċ li tista 'tinkiseb: RA 0.4μm

Tendenza tat-tarf mibnija: Baxxa (Grad 2 għal kull ISO 3685)

Karatteristiċi taċ-ċippa: ċipep kontinwi li jeħtieġu breakers

Rekwiżiti tal-likwidu li jkessaħ: żejt li jinħall 5-8% konċentrazzjoni

Stabbiltà dimensjonali:<0.02mm thermal expansion at 100°C

7. Weldability & Metodi ta 'Tgħaqqid

Iwweldjar bl-ark tat-tungstenu tal-gass (GTAW) Rakkomandat
Teħtieġ kontroll tas-sħana strett biex tippreserva l-proprjetajiet:

Parametri tal-iwweldjar tal-fużjoni

Ligi tal-mili: ER4043 (ALSI5) jew ER5356 (ALMG5)

Temperatura Interpass:<65°C

Preheat: Optional for >Ħxuna ta '6mm

Xjuħija ta 'wara l-weldjatura: 175 grad / 4hrs biex tirrestawra l-proprjetajiet

Tgħaqqid alternattiv

Friction ħawwad l-iwweldjar:

Rotazzjoni: {800-1200 rpm

Traverse: 50-200 mm / min

Twaħħil li jwaħħal:

Epossiji: fm73 (22-28 shear mpa)

Prep tal-wiċċ: konverżjoni tal-kromat

Irfid mekkaniku:

Rivets għomja: Mandrel tal-istainless steel

Viti tat-tħaffir tal-fluss: sa 800N tagħbija assjali

Tgħaqqad Kmiem: Żamma tas-saħħa tat-tubu 150%

8. Propjetajiet fiżiċi

Proprjetà	Valur	Standard tat-test
Densità	2.70 g / cm³	Għall-finijiet ta' dan ir-Regolament, l-Istati Membri għandhom jiżguraw li l-Istati Membri
Konduttività termali (25 grad)	167 W/m·K	ASTM E1461
Cte (20-100 grad)	23.6 μm / m · grad	ASTM E228
Reżistività elettrika	42 nΩ·m	ASTM B193
Modulu ta 'elastiċità	68.9 GPA	Għall-finijiet ta' dan ir-Regolament, il-Fond Ewropew għall-Iżvilupp Reġjonali
Koeffiċjent tas-saħħa tal-għeja	0.56	ASTM E739
Sħana speċifika (100 grad)	960 J / kg · k	L-Awtorità tal-Approvazzjoni tat-Tip użat għall-manifattura tal-prodott mediċinali veterinarju
Temp ta 'rikristallizzazzjoni	290 grad	ASTM E112

9. Standards ta 'kwalità tal-wiċċ

Finituri tal-wiċċ:

AS-DRAWN: RA 0.8-1.6 μm

L-irbit kiesaħ: ra 0.4-0.8 μm

Pollakk Mera: Ra<0.1μm achievable

Kriterji ta 'Spezzjoni (ASTM B241):

Fond tal-bidu:<0.5% WT

Inklużjonijiet tal-wiċċ:<0.25mm

Skulurazzjoni: Xejn

Linji Die:<0.1mm height

Protokolli tat-Tindif:

Alkalini li jneħħi l-AMS 2646

Inċiżjoni aċiduża għall-adeżivi

Elettropolizzazzjoni għal Applikazzjonijiet Sanitarji

10. Ċertifikazzjonijiet u Ittestjar

Protokolli ta 'assigurazzjoni tal-kwalità

Analiżi kimika:

Spettrometrija għal kull ASTM E1251

Verifika tal-ICP għal Elementi Traċċa

Ittestjar mekkaniku:

Ittestjar tat-tensjoni trasversali (ASTM E8)

Test tal-iċċattjar għal tnaqqis ta '75% OD

Metodi NDT:

Ittestjar ultrasoniku: 5-10 sonda mhz

Ittestjar idrostatiku: 2 × pressjoni tax-xogħol

Eddy Current Per ASTM E309

Ċertifikazzjonijiet tal-Industrija

AS9100 Kwalità aerospazjali

ISO 9001: 2015 Ġestjoni tal-Kwalità

PED 2014/68 / UE Anness I Kategorija II

Ċertifikazzjoni tal-Bastiment tal-Pressjoni Tüv Süd

Lloyds Reġistru Approvazzjoni tat-Tip

FDA CFR 21.177.1500 (Konformità tal-Kuntatt tal-Ikel)

Applikazzjonijiet strutturali: Roll gaġeġ, frejms spazjali, ċilindri idrawliċi, armi robotiċi, għenieqed strutturali, u elementi arkitettoniċi fejn il-bilanċ ta 'saħħa / weldabilità huwa kritiku .

Ippakkjar: VCI Paper Interleaving + mazz ta 'shrink-wrap, ċestuni tal-injam bid-desiccant . Ħin standard taċ-ċomb: 6 ġimgħat .}
