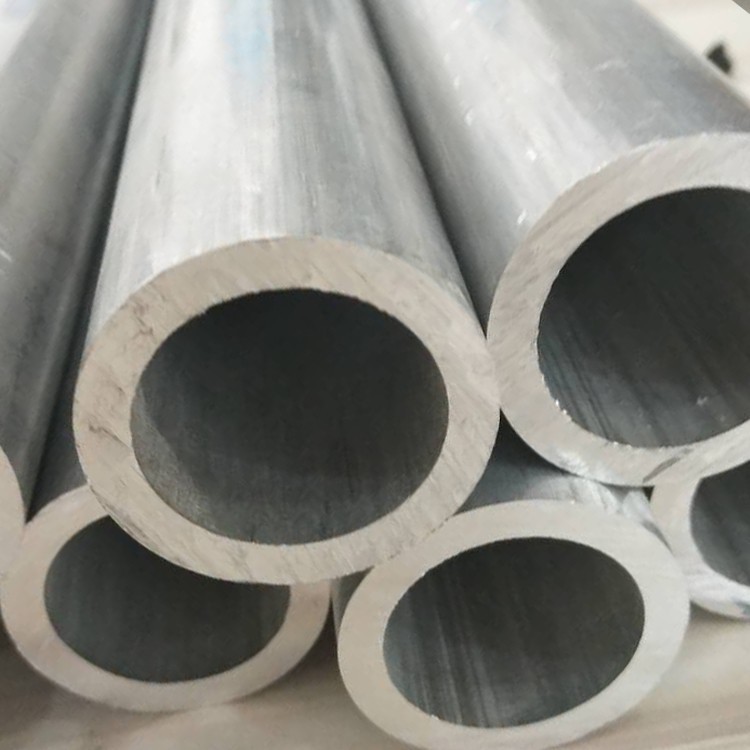

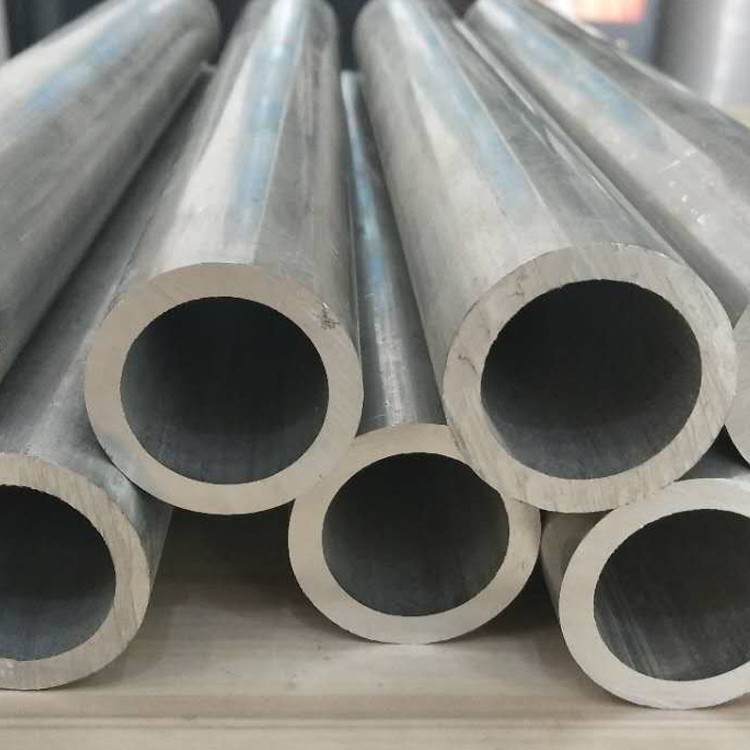

3003 tubu tond tal-aluminju

3003 Tubu tal-aluminju bla xkiel huwa materjal multifunzjonali u ta 'prestazzjoni għolja użat ħafna f'industriji multipli .

Ibgħat l-inkjesta

1. kompożizzjoni u standards tal-materjal

Konformi ma 'ASTM B210, ASTM B491, u EN 573-3 Standards, 3003 Aluminum Round Tubi għandu formulazzjoni ta' liga msaħħa bil-manganiż ottimizzat għal formabilità superjuri u reżistenza għall-korrużjoni:

Elementi primarji:

Manganiż (mn): 1.0-1.5% (iżid is-saħħa mingħajr ma tikkomprometti duttilità)

Manjesju (mg): inqas minn jew daqs 0.10% (ammonti ta 'traċċa għat-tisħiħ tal-ipproċessar)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 97.8% (bilanċ)

Limiti ta 'impurità:

Ħadid (Fe): inqas minn jew daqs 0.7%

Silikon (SI): inqas minn jew daqs 0.6%

Ram (cu): 0.05-0.20%

Żingu (Zn): inqas minn jew daqs 0.10%

Fornuti f'tempers mwebbsa bir-razza inklużi H14 (¼ iebsa), H18 (½ iebsa), u O (Annealed) għal kull ASTM B210 Speċifikazzjonijiet . ċertifikati għal MIL-T -5062 B għal applikazzjonijiet tal-baħar u NSF / ANSI 61 Reżistenza għall-korrużjoni uniformi .

2. Prestazzjoni tas-saħħa

3003 joffri formabilità kiesħa eċċezzjonali b'qawwa moderata għal applikazzjonijiet strutturali:

Proprjetà	O temper	H14 Temper	H18 Temper	Standard tat-test
Qawwa tat-Tensili (RM)	110-145 MPA	145-180 MPA	170-215 MPA	ASTM E8
Qawwa tar-Rendiment (RP0.2)	35-50 MPA	125-150 MPA	160-195 MPA	ASTM E8
Titwil fil-Break (%)	25-35%	8-15%	4-8%	ASTM E8
Rendiment tal-kompressjoni	40 MPa	130 MPa	165 MPa	ASTM E9
Qawwa tal-shear	75 MPa	100 MPa	130 MPa	ASTM B769
Endurance tal-Għeja (10⁷ Ċikli)	60 MPa	75 MPa	95 MPa	ISO 1099
Proporzjon tat-Tpinġija Deep (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90% duttilità fi -196 grad u juri proprjetajiet li jiffurmaw eċċellenti f'operazzjonijiet li jaħdmu bil-kesħa .

3. Trattament tas-Sħana u Proċessar

Bħala liga li ma tistax tiġi kkurata bis-sħana, il-proprjetajiet mekkaniċi jinkisbu permezz ta 'ebusija tar-razza:

Proċess ta 'xogħol kiesaħ

Rolling sħun: Proċessar inizjali fi 370-480 grad sa 8mm ħxuna

Tpinġija kiesħa: Tnaqqis sekwenzjali li jikseb:

O Temper: Anneal sħiħ f'415 grad

H14: 7-15% tnaqqis taż-żona

H18: 25-30% tnaqqis taż-żona

Ttremprar intermedju: {315-345 grad għal 2 sigħat għal kull 50% tnaqqis

Mikrostruttura li tirriżulta

Daqs tal-Qamħ: ASTM 6-9 (10-30 μm ħbub ekwiaxed)

Disperojdi: partiċelli tal-fażi Al₆ (Mn, Fe) (<0.5μm)

Densità ta 'Dislokazzjoni: 10⁷ / cm² (O) sa 10¹⁰ / cm² (H18)

Koeffiċjent tan-nisġa:<0.65 for deep drawing applications

Limitu ta 'rikristallizzazzjoni: 250-280 grad

4. Dimensjonijiet u Personalizzazzjoni

Manifatturat għal tolleranzi preċiżi għal HVAC u applikazzjonijiet arkitettoniċi:

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Għażliet tad-dwana
Dijametru ta 'barra	3-400 mm	± 0.1% OD	Profili ellittiċi
Ħxuna tal-ħajt	0.3-8 mm	± 8% wt	Taqsimiet għax-xejn
Tul	0.5-12 m	+2 mm / -0 mm	Coiled sa 60m
Dritta	-	1 . 5mm / m max.	± 0.5mm / m
Ovalità	-	Inqas minn jew daqs 1.2% TIR	Inqas minn jew daqs 0.5% TIR
Raġġ tal-liwja (min)	1.0 × OD	-	Minimu 0.6 × OD

Fabbrikazzjoni speċjali:

Espansjoni li tifforma għal konnessjonijiet ta 'skambjatur tas-sħana

Swaging li jdur għat-tnaqqis tat-taper

Formazzjoni tat-tarf tad-dwana (flare, żibġa, gowl)

Irrombla grooving għal ġonot mekkaniċi

Konfigurazzjonijiet tat-tubi spirali

5. proprjetajiet ta 'reżistenza għall-korrużjoni

Dejta dwar il-prestazzjoni ambjentali

Ambjent	Klassifikazzjoni ISO 9223	Rata ta 'korrużjoni (μm / yr)	Rakkomandazzjoni ta 'Protezzjoni
Ilma ħelu	RC1 (eċċellenti)	<0.5 μm/yr	Passivazzjoni interna
Immaniġġjar kimiku	RC2 (eċċellenti)	1-3 μm / yr	Inforra tal-polyethylene
Atmosfera kostali	RC3 (Tajjeb)	3-8 μm / yr	Kisi tal-konverżjoni tal-kromat
Żona industrijali	RC3 (Tajjeb)	8-15 μm / yr	Kisi tat-trab
Ipproċessar tal-ikel	RC1 (eċċellenti)	0.2 μm / yr	Elettropolizzazzjoni

Sistemi ta 'protezzjoni:

Passivazzjoni: Trattament tal-aċidu nitriku għal kull ASTM B580

Kisi:

Kisi epoxy-fenoliku: 30-60 μm dft

Polyurethane: 40-80 μm għar-reżistenza UV

Protezzjoni galvanika: Metallizzazzjoni tal-isprej taż-żingu + siġillant

Trattamenti bijoċidali: Impregnazzjoni tal-jone tal-fidda għall-kontroll mikrobjali

6. Karatteristiċi tal-makkinarju

Parametri ta 'ottimizzazzjoni

Operazzjoni	Materjal tal-għodda	Veloċità (m / min)	Għalf (mm / rev)	Noti
Tidwir	Karbide K10	250-450	0.25-0.45	Rake pożittiv qawwi
Tħin	Karbide K20	300-500	0.15-0.30	Għodda għolja tal-helix
Tħaffir	HSS-CO5	100-150	0.12-0.20	Angolu tal-Punt ta '130 Grad
Tapping	HSS-CO5	25-40	Żift imqabbel	90% fond tal-ħajt

Metriċi tal-Prestazzjoni:

Indiċi tal-makkinabilità: 95% (bażi tal-linja: 2011- t 3=100%)

Ħruq tal-wiċċ: RA 0.5μm Magni Niexfa li jistgħu jinkisbu

Reżistenza għat-tarf mibnija: eċċellenti (grad 1 għal kull ISO 3685)

Formazzjoni taċ-ċippa: ċipep spirali kontinwi

Ħajja tal-Għodda: 50% itwal minn liga 6061

Rakkomandazzjoni tal-likwidu li jkessaħ: minimu (5-7% emulsjoni)

7. Weldability & Metodi ta 'Tgħaqqid

Weldabilità eċċellenti bejn il-proċessi

Iwweldjar bl-ark tal-metall tal-gass (GMAW)

WIRE FILLER: ER4043 (ALSI5) jew ER1100

Shielding Gass: ar + 25-30% hu taħlita

Veloċità tal-wajer: 8-12 m / min (od 12-50 mm)

Input tas-sħana: inqas minn jew daqs 0.8 kJ / mm

Metodi li jissieħbu

Issaldjar:

Żingu-aluminju Soltaturi: 390-450 grad

Tip ta 'Fluss: Organiku Mhux Korrużiv

Twaħħil li jwaħħal:

Adeżivi tal-polyurethane: 18-25 shear mpa

Sistemi Epoxy: 30-40 MPA Tensile

Irfid mekkaniku:

Konnessjonijiet tat-tarf taż-żibeġ

Fittings push-to-connect

Klassifikazzjoni għal ġonot permanenti

8. Propjetajiet fiżiċi

Proprjetà	Valur	Standard tat-test
Densità	2.73 g / cm³	ASTM B311
Konduttività termali (25 grad)	193 W/m·K	ASTM E1461
Cte (20-100 grad)	23.2 μm / m · grad	ASTM E228
Konduttività elettrika	51% IACs	ASTM B193
Modulu ta 'elastiċità	69.0 GPa	ASTM E111
Sħana speċifika (100 grad)	897 J / kg · k	ASTM E1269
Koeffiċjent ta 'espansjoni termali	0.55 m / m grad	ASTM D696
Riflettività (viżibbli)	85%	ASTM E903
Emissività (illustrata)	0.05	ASTM E423

9. Standards ta 'kwalità tal-wiċċ

Għażliet ta 'finitura:

Finish tal-Mill: Ra 0.8-1.2 μm

Finish brushed: ra 0.3-0.6 μm

Pollakk Mera: Ra<0.1μm achievable

ANODIZZAZZJONI SATIN: RA 0.4μM

Kriterji ta 'Spezzjoni (ASTM B491):

Imperfezzjonijiet tal-wiċċ: inqas minn jew daqs 0.005mm fond

Marki tad-Die: Inqas minn jew daqs 0.05mm għoli

Skulurazzjoni: Xejn

Oxide uniformity: >Kopertura ta '95%

Protokolli tat-Tindif:

Tindif alkalin għal kull AMS 2647

Dipping qawwi għal applikazzjonijiet dekorattivi

Tindif tal-fwar għal tubi ta 'grad ta' l-ikel

10. Ċertifikazzjonijiet u Ittestjar

Protokolli ta 'assigurazzjoni tal-kwalità

Verifika kimika:

Spettrometrija ta 'emissjoni ottika

Spettroskopija tal-massa ICP għall-impuritajiet

Ittestjar fiżiku:

Test tal-iċċattjar għal tnaqqis ta '60% OD

Test tal-liwja reverse: 180 grad mingħajr cracking

Ittestjar tal-pressjoni idrostatika: 3 × pressjoni tax-xogħol

Metodi NDT:

Ittestjar kurrenti Eddy għal kull ASTM E309

Verifika tal-ħxuna tal-ħajt ultrasoniku

Ittestjar tat-tnixxija tal-elju

Ċertifikazzjonijiet tal-Industrija

NSF / ANSI 61 għas-Sistemi tal-Ilma tax-Xorb

ASME BPVC Taqsima VIII Konformità

Fda cfr 21.177.1500 (kuntatt tal-ikel)

Mil-t -5062 B Speċifikazzjoni Navali

PED 2014/68 / UE Anness I

Lloyd's Register Tip Approvazzjoni

Applikazzjonijiet primarji: Komponenti ta 'skambjatur tas-sħana, tubi tal-kondensatur, sistemi ta' tisqija tat-taqtir, oqfsa ta 'għamara, strutturi dekorattivi, linji ta' trasferiment kimiku, u bastimenti krijoġeniċi fejn ir-reżistenza u l-formabilità tal-korrużjoni huma kritiċi .

Ippakkjar: VCI Paper Interleaving + PE wrap gzuz, crating ma 'kantunieri rinforzati . Ħin standard taċ-ċomb: 3 ġimgħat għal daqsijiet maħżuna .
