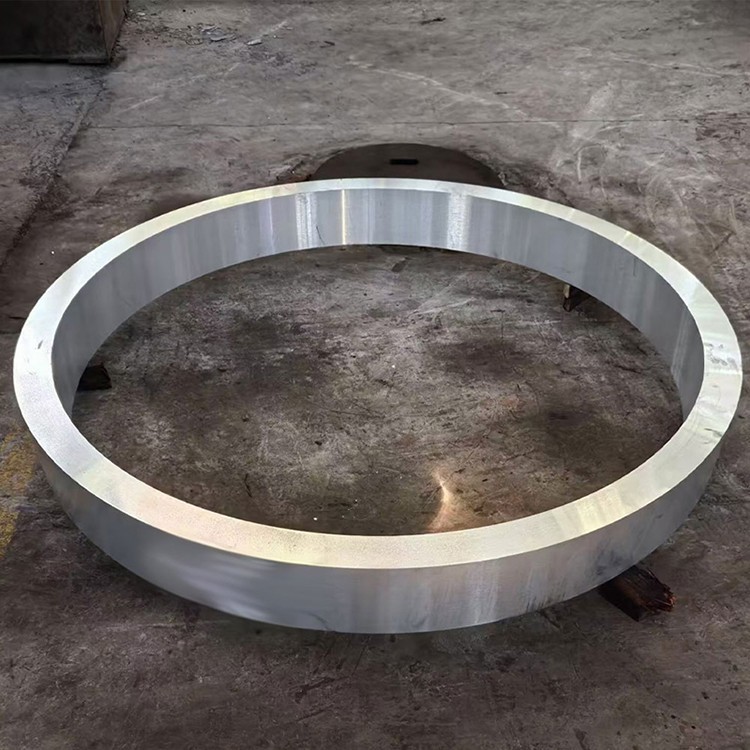

7075 T6 Aluminum Alloy Forging Ring

Iċ-ċirku tal-forġa tal-liga tal-aluminju 7075 T6 huwa saħħa ultra-għolja, liga li tista 'titratta l-aluminju-żingu-manjesju-ram magħruf għall-proporzjon eċċezzjonali tagħha ta' saħħa-piż, saħħa ta 'għeja superjuri, u makkinarju tajjeb {. permezz ta' proċess preċiż tal-forġa, il-mikrostruttura interna tagħha hija ottimizzata, bil-fluss tal-qamħ allinjat matul iċ-ċirku Applikazzjonijiet li jitolbu saħħa u affidabilità estrema, bħal aerospazjali, difiża, makkinarju ta 'prestazzjoni għolja, u tagħmir ta' pressjoni għolja:

Elementi ta 'liga primarja:

Żingu (Zn): 5.1-6.1% (element ta 'tisħiħ primarju)

Manjesju (mg): 2.1-2.9% (jifforma fażijiet li jsaħħu biż-żingu)

Copper (cu): 1.2-2.0% (ittejjeb is-saħħa u l-ebusija)

Chromium (Cr): 0.18-0.28% (jinibixxi r-rikristallizzazzjoni, itejjeb ir-reżistenza għall-korrużjoni tal-istress)

Materjal bażi:

Aluminju (AL): Bilanċ

Impuritajiet ikkontrollati:

Ħadid (Fe): inqas minn jew daqs 0.50% max

Silikon (SI): inqas minn jew daqs 0.40% max

Manganiż (MN): inqas minn jew daqs 0.30% max

Titanju (ti): inqas minn jew daqs 0.20% max

Elementi oħra: inqas minn jew daqs 0.05% kull wieħed, inqas minn jew daqs 0.15% totali

Proċess ta 'forġa premium:

Preparazzjoni tat-tidwib:

Aluminju primarju ta 'purità għolja (minimu ta '99 .7%)

Kontroll preċiż ta 'elementi ta' liga bi tolleranza ta '± 0.05%

Trattamenti ta 'Filtrazzjoni u Degassing Avvanzati (E . g ., snif jew vakwu ta' degassing) Tiżgura l-indafa ta 'tidwib

Irfinar tal-qamħ (tipikament ma 'liga kaptan al-ti-b)

Direct-chill (DC) ikkastjar semi-kontinwu biex jipproduċi ingotti ta 'kwalità għolja

Omoġenizzazzjoni:

460-480 grad għal 12-24 sigħat

Kontroll tat-temperatura uniformi: ± 5 grad

Ir-rati ta 'tkessiħ bil-mod jiżgura distribuzzjoni uniformi ta' elementi ta 'liga u telimina makro-segregazzjoni

Preparazzjoni tal-Billet:

Kondizzjonament tal-wiċċ tal-Ingot (skalping jew tħin)

100% spezzjoni ultrasonika biex tiżgura difetti interni

Tisħin minn qabel: {380-420 grad, b'kontroll preċiż tat-temperatura

Sekwenza tal-forġa (forġa taċ-ċirku):

Tqalleb: Forging l-ingot f'diska jew ċirku preformat fi 380-420 grad

Piercing / Punching: Ħolqien ta 'toqba ċentrali bl-użu ta' dies intermedji jew mandrin, li jiffurmaw gradwalment il-forma taċ-ċirku

Ring Rolling: Uża magna tat-tidwir taċ-ċirku biex tespandi b'mod assjali u radjalment il-preforma taċ-ċirku, tirfina aktar l-istruttura tal-qamħ u tikkontrolla d-dimensjonijiet

Finitura tal-Forġa tad-Die: Tiswwar Finali fl-Imut Biex Tiżgura Preċiżjoni Ġeometrika u Finitura tal-Wiċċ

Temperatura tal-forġa: 350-400 grad (ikkontrollat b'mod preċiż taħt it-temperatura ta 'rikristallizzazzjoni)

Pressjoni tal-Forġa: Eluf għal għexieren ta 'eluf ta' tunnellati, skont id-daqs u l-kumplessità taċ-ċirku

Proporzjon ta 'tnaqqis minimu: 4: 1 sa 6: 1, li tiżgura struttura interna densa u uniformi, eliminazzjoni ta' struttura fonduta, u formazzjoni ta 'fluss ta' qamħ ottimizzat

Trattament tas-sħana tas-soluzzjoni:

465-480 grad għal 1-4 sigħat (skont il-ħxuna tal-ħajt taċ-ċirku)

Uniformità tat-temperatura: ± 3 grad

Trasferiment rapidu għal mezz ta 'tkessiħ (<10 seconds)

Tkessiħ:

Quench tal-ilma (temperatura tal-kamra jew ilma sħun) jew quench tal-polimeru

Rata ta 'tkessiħ ikkontrollata biex tinkiseb saħħa u ebusija ottimali

Ħelsien mill-istress (għal T651 Temper):

Tiġbid ikkontrollat (1-3% deformazzjoni tal-plastik) jew kompressjoni biex tnaqqas l-istress residwu

Ix-xjuħija artifiċjali (T6 Temper):

120 grad għal 24 siegħa

L-istadji kollha tal-produzzjoni huma soġġetti għal kontroll tal-kwalità strett, ittestjar mhux distruttiv, u ġestjoni tat-traċċabilità .

Distribuzzjoni tal-Propjetà:

Radjali vs . Propjetajiet tanġenzjali: ċrieki ffalsifikati juru anisotropija eċċellenti, bil-fluss tal-qamħ imqassam tanġenzjalment (ċirkonferenzjalment), li jipprovdi saħħa tanġenzjali ogħla u reżistenza għall-għeja . proprjetajiet radjali u assjali jistgħu jkunu kemmxejn inqas .

Effett tal-ħxuna tal-ħajt fuq il-proprjetajiet: is-saħħa tista 'tiżdied ftit fit-taqsimiet tal-ħajt irqaq .

Varjazzjoni tal-ebusija tal-qalba mal-wiċċ: inqas minn 5 Hb .

Stress residwu: T651 Temper inaqqas b'mod sinifikanti l-istress residwu permezz ta 'trattament ta' serħan mill-istress, u jimminimizza d-distorsjoni tal-magni .

Prestazzjoni tal-għeja: Fluss tal-qamħ ottimizzat iffurmat mill-proċess tal-forġa jtejjeb b'mod sinifikanti l-ħajja tal-għeja tal-materjal u r-reżistenza għall-propagazzjoni tal-qasma tal-għeja .

Karatteristiċi mikrostrutturali ewlenin:

Struttura tal-qamħ:

Struttura mħallta fina u uniformi ta 'ħbub rikristallizzati u ħbub mhux rikristallizzati tawwalija allinjati b'mod tanġenzjali

Fluss tal-qamħ imqabbel ħafna mal-ġeometrija taċ-ċirku, imqassam b'mod uniformi tanġenzjali, li jimmassimizza l-prestazzjoni tal-materjal

Disperojdi al₁₈mg₃cr₂ iffurmati mill-kromju jinibixxu b'mod effettiv it-tkabbir tal-qamħ u r-rikristallizzazzjoni

ASTM Daqs tal-Qamħ 6-9 (45-16 μm)

Preċipita d-distribuzzjoni:

η '(mgzn₂) u η (mgzn₂) fażijiet: imxerrda b'mod uniformi, li jipprovdu tisħiħ primarju

Preċipitazzjoni kontinwa ta 'mgzn₂ fil-konfini tal-qamħ ikkontrollati biex tnaqqas is-sensittività għall-korrużjoni tal-istress

Komposti intermetalliċi oħxon iffurmati minn Fe minuri, Si huma effettivament imqassma u mxerrdin

Żvilupp tan-nisġa:

Proċess ta 'forġa joħloq nisġa speċifika ta' benefiċċju għal proprjetajiet tanġenzjali

Karatteristiċi speċjali:

Indafa metallurġika għolja, li timminimizza difetti ta 'inklużjoni mhux metalliċi

Wisa 'taż-żona mdgħajfa taż-żingu tal-fruntiera tal-qamħ ikkontrollata strettament u preċipitazzjoni kontinwa huma kritiċi għar-reżistenza SCC

Formoli disponibbli standard:

Ċrieki ffalsifikati: dijametru ta 'barra 100mm sa 1500mm, ħxuna tal-ħajt 10mm sa 300mm

Dimensjonijiet Custom u Ġeometriji disponibbli skont it-tpinġijiet u r-rekwiżiti tal-klijenti

Diversi kundizzjonijiet tal-magni disponibbli, e . g ., iffalsifikati as-IS, bil-makna mhux maħduma, finitura bil-makna

Gwida għall-Għażla tat-Temper:

T6: Meta tkun meħtieġa saħħa massima u l-kundizzjonijiet ambjentali ma jkunux severi, jew għal ċrieki b'ħitan ħoxnin mhux sensittivi għal SCC

T651: Meta tkun meħtieġa saħħa għolja, u ċ-ċirku jgħaddi minn magni ta 'preċiżjoni sinifikanti biex tnaqqas id-distorsjoni

T73 / T7351: Meta ċ-ċirku jaħdem f'ambjenti korrużivi u jeħtieġ reżistenza SCC estremament għolja, bi spejjeż ta 'xi saħħa

It-tempra T6 ta '7075 liga għandha ftit sensittività għal SCC . Għal applikazzjonijiet kritiċi, tempers żejda bħal T73, T74 huma ġeneralment irrakkomandati . Il-proċess tal-forġa nnifsu jgħin biex inaqqas ir-riskju SCC billi jottimizza l-fluss tal-qamħ .

Gwida għall-fabbrikazzjoni:

Klassifikazzjoni tal-Makkinabilità: 40% (1100 aluminju=100%), relattivament diffiċli għall-magna, speċjalment f'temper T6 minħabba ebusija għolja

Formazzjoni taċ-ċippa: għandha t-tendenza li tifforma ċipep fina u miksura, iżda konċentrazzjoni tas-sħana u teħtieġ evakwazzjoni tajba taċ-ċippa u tkessiħ

Tkessaħ: Fluwidu tal-qtugħ li jinħall fl-ilma (10-15% konċentrazzjoni), tkessiħ tar-rata tal-fluss għolja; Fluwidi tal-qtugħ ibbażati fuq iż-żejt jistgħu jintużaw ukoll

Għodda Ilbies: Għoli, Irrakkomanda PCD jew Għodda tal-Karbide Miksijin, Spezzjoni Regolari

Weldability: Welding fqir ħafna, konvenzjonali mhux irrakkomandat, limitat għal proċessi speċjali bħall-iwweldjar ta 'ħawwad tal-frizzjoni, b'telf ta' saħħa sinifikanti wara l-iwweldjar

Ħidma kiesħa: Formabilità fqira, mhux adattata għal liwi kiesaħ, ittimbrar, eċċ ., ġeneralment iffurmata f'kondizzjoni ttemprata

Ħidma sħuna: Il-forġa trid titwettaq taħt temperatura u rati ta 'razza strettament ikkontrollati

Trattament tal-wiċċ: Jista 'jkun anodizzat (rakkomandat anodizzazzjoni sulfurika), iżda ma ttejjebx b'mod sinifikanti s-sensittività SCC .

Għażliet ta 'protezzjoni tal-wiċċ:

Anodizzazzjoni:

Tip II (sulfuriku): 10-25 μm ħxuna, ittejjeb ir-reżistenza għall-ilbies u l-korrużjoni, tista 'tkun miżbugħa

Tip III (iebes): 25-75 μm ħxuna, għal applikazzjonijiet ta 'xedd għoli

Kisi tal-konverżjoni:

Kisi tal-konverżjoni tal-kromat (mil-dtl -5541): bażi eċċellenti għal żebgħa jew adeżivi, tipprovdi protezzjoni kontra l-korrużjoni

Alternattivi Ħieles mill-Kromju: Konformi mal-Ambjent

Sistemi ta 'pittura:

Epoxy Primer + Polyurethane Topcoat: Jipprovdi protezzjoni fit-tul eċċellenti, speċjalment għal applikazzjonijiet aerospazjali u militari

Kisi:

F'ambjenti korrużivi estremi, il-kisi ma 'aluminju pur jew saffi ta' liga reżistenti għall-korrużjoni jistgħu jiġu kkunsidrati, iżda jżid il-piż u l-ispiża

Konsiderazzjonijiet tad-disinn:

Firxa tat-temperatura operattiva: -60 grad sa +100 grad (saħħa tiddegrada b'mod sinifikanti 'l fuq minn dan)

Prestazzjoni krijoġenika: żieda żgħira fis-saħħa f'temperaturi baxxi, l-ebusija tibqa 'tajba, l-ebda transizzjoni fraġli

Propjetajiet manjetiċi: mhux manjetiċi

Riċiklabilità: Materjal riċiklabbli ta 'valur għoli

Stabbiltà Dimensjonali: Eċċellenti fit-T651 Temper, Adattat għal Magni ta 'Preċiżjoni

Proporzjon ta 'saħħa għal piż: Fost l-ogħla għal-ligi ta' l-aluminju, ideali għal materjali aerospazjali

Proċeduri ta 'ttestjar standard:

Kompożizzjoni kimika:

Spettroskopija ta 'emissjoni ottika

Fużjoni tal-gass inert (kontenut ta 'idroġenu)

Verifika tal-elementi kollha tal-liga u l-kontenut tal-impurità

Ittestjar mekkaniku:

Ittestjar tat-tensjoni (radjali, tanġenzjali, assjali)

Ittestjar tal-ebusija (Brinell, postijiet multipli)

Ittestjar tal-ebusija tal-ksur (K1C, għal kull ASTM E399)

Ittestjar tal-għeja (kif meħtieġ, e . g ., għeja li tgħawweġ li ddur, rata ta 'tkabbir tal-qasma)

Ittestjar tal-ikkrekkjar tal-korrużjoni tal-istress (SCC, għal kull ASTM G44, G47), speċjalment għal T6 Temper

Ittestjar mhux distruttiv:

Spezzjoni ultrasonika (100% volumetrika, għal kull AMS 2630 Klassi A1, AMS-STD -2154, jew ASTM E2375 Livell 2)

Ittestjar tal-kurrent eddy (difetti fil-wiċċ u fil-wiċċ kważi)

Spezzjoni penetranti (difetti fil-wiċċ)

Ittestjar radjografiku (difetti makroskopiċi interni)

Analiżi mikrostrutturali:

Determinazzjoni tad-daqs tal-qamħ

Verifika tal-mudell tal-fluss tal-qamħ

Evalwazzjoni tal-preċipita (TEM / SEM)

Valutazzjoni tal-grad ta 'rikristallizzazzjoni

Spezzjoni Dimensjonali:

Verifika CMM (Magna tal-Kejl tal-Koordinati)

Dijametru ta 'barra, dijametru ta' ġewwa, ħxuna tal-ħajt, għoli, flatness, konċentriċità, eċċ .

Ċertifikazzjonijiet standard:

Rapport tat-Test tal-Mill (en 10204 3.1 jew 3.2)

Ċertifikazzjoni tal-Analiżi Kimika

Ċertifikazzjoni tal-Propjetajiet Mekkaniċi

Trattament tas-sħana / ċertifikazzjoni tal-forġa

Ċertifikazzjoni tal-ittestjar mhux distruttiv

Konformità ma 'AMS 4133 (Forgings Ring), AMS 4145, ASTM B247 (Forgings), u standards oħra tal-ajruspazju

AS9100 jew ISO 9001 Ċertifikazzjoni tas-Sistema tal-Ġestjoni tal-Kwalità

Applikazzjonijiet primarji:

Aerospazjali:

Kisi tal-Magna, Ċrieki tal-Vane Gwida

Komponenti tat-turbini tal-inġenji tal-ajru

Twaħħil tal-irkaptu tal-inżul

Ċrieki tal-kisi tar-rokit u tal-missili

Difiża:

Ċrieki tat-turret tal-vettura militari

Bażijiet tat-turret tal-kanun

Flanġijiet tal-bastimenti bi pressjoni għolja

Makkinarju ta 'prestazzjoni għolja:

Tiġrijiet li jġorru makkinarju tqil

Komponenti li jduru b'veloċità għolja

Partijiet strutturali ta 'strumenti ta' preċiżjoni

Tagħmir Industrijali:

Komponenti ta 'tagħmir għat-tħaffir taż-żejt u tal-gass

Valvi u flanġijiet

Vantaġġi tad-Disinn:

Proporzjon ta 'saħħa-piż estremament għoli għal disinn ħafif

Il-proċess tal-forġa joħloq fluss tal-qamħ ottimizzat, itejjeb is-saħħa tal-għeja u l-ebusija tal-ksur

Makkinabilità tajba (relattiva għal azzar ieħor ta 'saħħa ultra-għolja)

Stress residwu baxx fit-tempra T651, stabbiltà dimensjonali eċċellenti, adattata għal magni ta 'preċiżjoni

Mhux manjetiku

Limitazzjonijiet tad-Disinn:

T6 Temper għandu xi sensittività għall-ikkrekkjar tal-korrużjoni tal-istress (SCC) u korrużjoni ta 'tqaxxir; Għal applikazzjonijiet kritiċi, tempers żejda bħal T73, T74 għandhom jiġu kkunsidrati

Weldabilità fqira ħafna, iwweldjar konvenzjonali mhux irrakkomandat

Formabilità kiesħa fqira, ġeneralment iffurmata f'kundizzjoni ttemprata

Reżistenza ħażina tas-sħana, il-prestazzjoni tiddegrada malajr f'temperaturi elevati

Spiża relattivament għolja

Konsiderazzjonijiet ekonomiċi:

Ċrieki tal-falsifikazzjoni 7075 T6 huma materjali ta 'prestazzjoni għolja, bi spejjeż inizjali ogħla

Forġa kumplessa, trattament tas-sħana, u proċessi ta 'spezzjoni jżidu mal-ispejjeż tal-produzzjoni

Minkejja l-ispiża għolja, is-superjorità tagħha tagħmilha insostitwibbli f'applikazzjonijiet li jeħtieġu prestazzjoni estrema u affidabilità

Aspetti tas-Sostenibbiltà:

7075 liga hija materjal riċiklabbli, li tikkontribwixxi għaċ-ċirkolarità tar-riżorsi

Disinn ħafif fl-ajruspazju jgħin biex jitnaqqas il-konsum tal-fjuwil u l-emissjonijiet tal-karbonju

Ħajja twila tal-prodott u affidabilità għolja jnaqqsu s-sostituzzjoni u l-ġenerazzjoni tal-iskart

Gwida għall-Għażla tal-Materjal:

Agħżel 7075 T6 Ċrieki ffalsifikati meta tkun meħtieġa saħħa massima u ħafifa, u l-ambjent tas-servizz mhux korrużiv, jew hemm miżuri ta 'protezzjoni effettivi

Adattat għal komponenti strutturali b'forma ta 'ċirku soġġetti għal stress għoli, tagħbijiet ta' għeja, u li jeħtieġu affidabilità għolja

Għal applikazzjonijiet potenzjalment esposti għall-korrużjoni tal-istress jew ir-riskji tal-korrużjoni tat-tqaxxir, prijoritizzaw tempers żejda ta '7075 (e {. g {., t73, t74) jew 7050 liga
