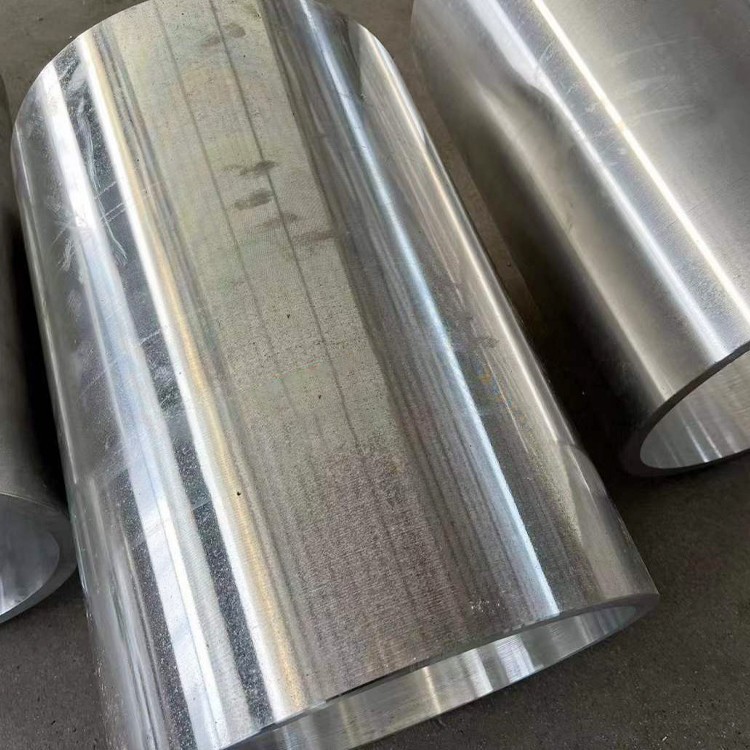

7050 pajp tal-aluminju b'dijametru kbir

7050 Tubi tal-aluminju b'dijametru kbir jappartjenu għall-kategorija ta 'ligi ta' saħħa għolja, li jistgħu jiġu ttrattati s-sħana . Il-karatteristiċi tagħhom huma saħħa straordinarja, reżistenza għat-tqaxxir tal-korrużjoni, u qsim tal-korrużjoni tal-istress . Dawn il-linji tal-pajpijiet huma użati b'mod wiesa 'fil-manifattura ta' komponenti strutturali ta 'l-ajru, bħala pjanċi ta' l-ajru, ta 'partijiet ta' l-għoti ħielsa. Forgings . Il-ligi użati f'dawn il-partijiet għandu jkollhom reżistenza għolja għall-ispaljar tal-korrużjoni, il-qsim tal-korrużjoni tal-istress, l-ebusija tal-ksur, u r-reżistenza għall-għeja {.

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

7050 (AMS 4050m, ASTM B247) Pajpijiet ta 'dijametru kbir għandhom sistema ta' liga tar-ram-żingu-manjesju ottimizzata għal applikazzjonijiet strutturali ta 'saħħa għolja:

Kimika tal-liga:

Żingu (Zn): 5.7-6.7% (tisħiħ primarju)

Manjesju (mg): 1.9-2.6% (twebbis tal-preċipitazzjoni)

Ram (cu): 2.0-2.6% (reżistenza għall-korrużjoni tal-istress)

Elementi ta 'Traċċa:

Żirkonju (zr): 0.08-0.15% (raffinament tal-qamħ)

Ħadid (Fe): inqas minn jew daqs 0.15% max

Silikon (SI): inqas minn jew daqs 0.12% max

Manganiż (MN): Inqas minn jew daqs 0.10% Max

Proċess ta 'Manifattura Avvanzat:

Billet Pre-Heating: 430-480 grad (atmosfera ta 'argon)

Estrużjoni sħuna: 315-410 grad f '100-350 mn Press Force

Daqs tal-ġbid kiesaħ: 15-30% tnaqqis

Iġġebbed: {1-3% Elongazzjoni Permanenti

Trattament tas-Sħana: T7451 / T7651 Xjuħija proprjetarja

Kalibrazzjoni: 3- Sistema ta 'Daqs Planetarju Roll

Finish tal-wiċċ: Mikro-Peening (0.5-1.2 μm RA)

Iċċertifikat għal AMS-QQ-A -200 / 11 u EN 754 Standards bi traċċabilità tal-materjal diġitali sħiħ .

2. Propjetajiet mekkaniċi għal strutturi tqal

Proprjetà	T7451 Temper	T7651 Temper	Standard tat-test
Qawwa tat-tensjoni aħħarija	510-550 MPA	530-570 MPA	ASTM E8
Qawwa tar-Rendiment (RP0.2)	455-495 MPA	470-510 MPA	ASTM E8
Telgħa (%)	9-12%	7-10%	ASTM E8
Ksur tal-frattura Kic	32 MPA√m	29 MPA√m	ASTM E399
Rendiment tal-kompressjoni	480-520 MPA	500-540 MPA	ASTM E9
Qawwa tal-shear	300-335 MPA	310-345 MPA	ASTM B565
Qawwa tal-għeja (10⁷)	160-185 MPA	180-205 MPA	ASTM E466
Saħħa tal-ġarr	840-890 MPA	860-910 MPA	ASTM E238

Iżomm akbar minn jew daqs 90% proprjetajiet mekkaniċi f'temperaturi minn -55 grad sa +125 grad għal kull astm e {21.

3. Trattament tas-sħana u kontroll mikrostrutturali

Sekwenza tat-tixjiħ proprjetarja:

Trattament tas-Soluzzjoni: 477 grad ± 5 grad għal 2-4 sigħat

Tkessiħ ikkontrollat: Polymer quench fi 40-60 grad / sek

Ħelsien mill-istress: 3% deformazzjoni tal-medda

Protokoll tax-xjuħija:

T7451: 107 grad / 8hr + 163 grad / 30hr

T7651: 121 grad / 6hr + 177 grad / 20hr

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 6-7 (25-40 μm)

Struttura tal-preċipitat:

η '(mgzn₂) fażi: 10-30 nm

Disperoids Al₃zr: 5-15 nm

Densità tad-Dislokazzjoni: 4-6 × 10¹⁰ / cm²

Struttura tal-konfini tal-qamħ: fażi η diskreta

Rikristallizzazzjoni: inqas minn jew daqs 15%

Indiċi tan-nisġa:<1.5 random multiples

4. Speċifikazzjonijiet dimensjonali għal pajpijiet kbar

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Kapaċitajiet speċjali
Dijametru ta 'barra	200-1200 mm	± 0.15% OD	Sa 2500 mm
Ħxuna tal-ħajt	8-80 mm	+10% / -5% wt	3-150 mm disponibbli
Tul	3-20 m	+10 mm / -0 mm	Sa 30m taqsimiet
Ovalità	Inqas minn jew daqs 0.8%	Inqas minn jew daqs 0.3% (kritiku)	-
Dritta	1.0 mm / m	0.3 mm / m	-
Perpendikularità	Inqas minn jew daqs 0.5 grad	Inqas minn jew daqs 0.2 grad	-
Uniformità tal-ħajt	±7%	±3%	-

Teknoloġiji li jiffurmaw avvanzati:

Spin li jifforma għal konfigurazzjonijiet tat-tmiem

Fluss li jdur għall-varjazzjoni tal-ħxuna

Espansjoni splussiva għal transizzjonijiet ta 'daqs

Forging Mandrel għal truf flanged

Soluzzjoni lokalizzata Trattament tas-Sħana

5. Prestazzjoni ta 'Durabilità Ambjentali

Kundizzjoni	Klassifikazzjoni tal-Prestazzjoni	Metriċi ewlenin	Metodi ta 'protezzjoni
Esponiment għall-isprej tal-melħ	Eċċellenti	<0.002 mm/yr corrosion rate	Trattament ta 'l-Alodine 1200
Qsim tal-korrużjoni tal-istress	Tajjeb	Threshold >150 MPa	T7451 Temper overaged
Korrużjoni galvanika	Moderat	<0.003 mm/yr when isolated	Iżolament tal-fibreglass
Esponiment atmosferiku	Eċċellenti	Ambjent rurali ta '0.0001 mm / yr	Kisi tal-konverżjoni tal-kromat
Umdità għolja	Tajjeb	L-ebda pitting wara 3000hr	Anodizzazzjoni (Tip II)

Għażliet ta 'titjib tal-wiċċ:

Anodizzazzjoni iebsa (50-70 μm, 500-600 hv)

Ossidazzjoni elettrolitika fil-plażma (PEO)

HVOF WC-CO Kisi (1200-1400 hv)

Elettroless Nickel Plating (ENP)

Aluminju tal-isprej termali (TSA)

6. Propjetajiet tal-Makkinar u l-Fabbrikazzjoni

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Preċiżjoni dimensjonali
Tħaffir tat-toqob fil-fond	Gundrills Carbide	25-45 m / min, 0.05-0.12 mm / rev	± 0.05 mm
Tħin tat-tmiem	Karbide miksi minn Tialn	250-400 m / min, 0.1-0.3 mm / snien	Ra 0.8-1.6 μm
Tapping	Taps HSS-E miksija	8-15 m / min, punt spirali	6h Tolleranza
Boring	Bars tat-Tilqet CBN	150-250 m / min, 0.05 mm / rev	Grad IT7
Trepanning	Cutters tal-PCD	60-100 m / min	Runout tal-ħajt ± 0.1 mm

Vantaġġi tal-makkinabilità:

Formazzjoni taċ-ċippa: ċipep qosra

Tendenza tat-tarf mibnija: Baxxa (Klassi B Per ISO 3685)

Rekwiżiti tal-forza tal-qtugħ: 20-30% inqas mill-azzar

Kontroll tal-istress residwu: magni krijoġeniċi kapaċi

Finitura tal-wiċċ tipiku: ra 0.4-1.6 μm li jista 'jinkiseb

7. Teknoloġiji tal-iwweldjar u li tgħaqqad

Proċessi ta 'wweldjar ottimali:

Paw tal-polarità varjabbli (VPPAW):

Kurrenti: 180-300 a

Veloċità tal-ivvjaġġar: 100-250 mm / min

Filler: ER7037 (AL-ZN-MG)

Friction Ħawwad l-iwweldjar:

Veloċità tal-magħżel: 350-600 rpm

Traverse: {80-200 mm / min

Down Force: 12-20 kn

Disinni konġunti speċjalizzati:

Ġonot mekkaniċi ta 'saħħa għolja:

Għenuq swaged bi 1:15 taper

BUSHINGS TAL-INTERFERENZA

Sistemi ta 'twaħħil li jwaħħlu:

Novolac Epoxy: 25 MPa f'100 grad

Polyurethane Methacrylate: 18 MPa

Ġonot iwweldjati doppji:

GAP tal-għeruq: 0.8-1.5 mm

Angolu tal-Groove: 60 grad ± 5 grad

Back-Gouging: Penetrazzjoni sħiħa

8. Propjetajiet fiżiċi għal applikazzjonijiet strutturali

Proprjetà	Valur	Sinifikat strutturali
Densità	2.83 g / cm³	60% iffrankar tal-piż vs azzar
Modulu ta 'Young	71 GPa	Proporzjon ta 'ebusija għal piż
Il-proporzjon ta 'Poisson	0.33	Distribuzzjoni tal-istress
Cte (20-150 grad)	23.6 μm / m · grad	Kompatibilità termali
Konduttività termali	130 W/m·K	Dissipazzjoni tas-sħana
Reżistività elettrika	41.5 nΩ·m	Kwittanza statika
Kapaċità ta 'damping	0.002	Tnaqqis tal-vibrazzjoni
Permeabilità manjetika	1.00002	Protezzjoni tal-EMI

9. Ittestjar u Ċertifikazzjoni

Protokolli ta 'ttestjar rigorużi:

Ittestjar ultrasoniku: 5-15 Sonda MHz, standards AWS D1.2

Eddy Spezzjoni Kurrenti: 1-3% sensittività

Ittestjar idrostatiku: 1.5x pressjoni tad-disinn

Tebbieq tal-ksur: Protokoll ESIS TC24

Ittestjar tal-għeja: 10⁷ Ċikli Minimu

Analiżi tal-istress residwu: metodu ta 'diffrazzjoni tar-raġġi X

Ċertifikazzjoni komprensiva:

NADCAP AC7108 Akkreditazzjoni

Sistemi ta 'kwalità ISO 9001 / AS9100

PED 2014/68 / Konformità tal-UE

Approvazzjoni tat-Tip GL DNV GL

Ċertifikazzjoni tal-Materjal tal-ABS

Mil-dtl -45225 Spezzjoni

10. Applikazzjonijiet industrijali

Setturi tal-Applikazzjoni Primarja:

Oqfsa strutturali aerospazjali

Sistemi tat-Tubu tal-varar tal-missili

Ċilindri idrawliċi industrijali

Pajpijiet tal-injezzjoni tal-gass tas-settur tal-enerġija

Booms u armi tal-makkinarju tqil

Propulsjoni tal-Baħar tax-Xagħar

Ħażna ta 'gass bi pressjoni għolja

Komponenti strutturali tat-teleskopju

Immaniġġjar u Ħażna:

Kisi VCI b'pakketti ta 'desiccant

Protetturi tat-tarf mhux metalliċi

Saddles tal-injam f'xtillieri tal-ħażna

Politika ta 'Kuntatt Dirett Qatt Stack

Sistemi tat-Trasport tal-Kontenituri ISO
