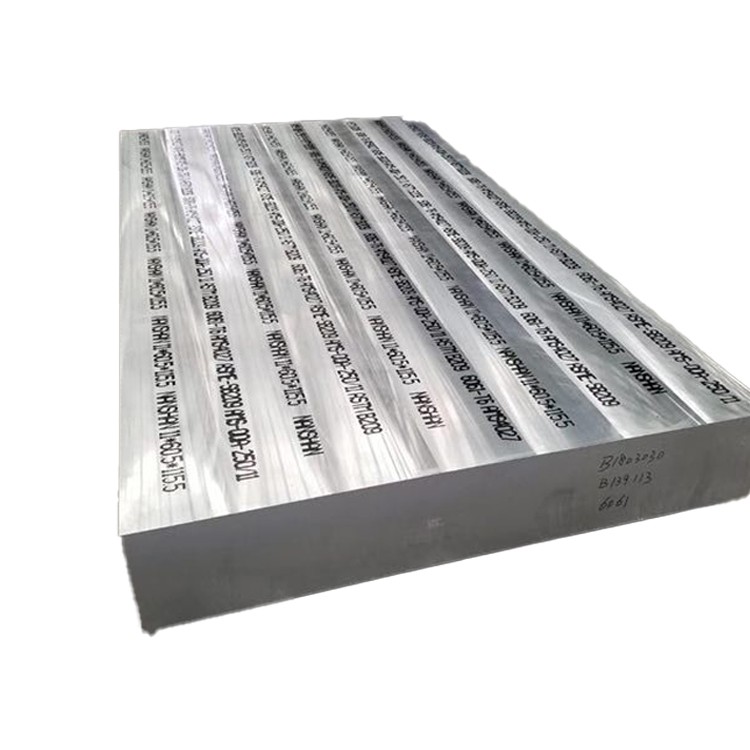

6061 pjanċa tal-forġa tal-aluminju ultra oħxon

6061 Aluminum Alloy għandu saħħa tat-tensjoni għolja u saħħa tar-rendiment, kif ukoll elongazzjoni tajba fil-waqfa, li juru proprjetajiet mekkaniċi komprensivi eċċellenti . densità baxxa, bi proprjetajiet ħfief tajbin . għandu plastikità tajba u ebusija, faċli biex tipproċessa u tifforma . l-ebda stress ta 'tendenza ta' xquq,

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

6061 aluminum alloy (ASTM B209, AMS 4025) is a heat-treatable Al-Mg-Si alloy engineered for versatility and excellent mechanical properties. Ultra-thick forged plate variants (>150mm) joffru integrità strutturali eċċezzjonali permezz ta 'manifattura speċjalizzata:

Kimika tal-liga:

Manjesju (mg): 0.8-1.2% (preċipitazzjoni mg₂si)

Silicon (Si): 0.4-0.8% (Formazzjoni Mg₂si)

Ram (cu): 0.15-0.40% (tisħiħ)

Chromium (cr): 0.04-0.35% (reżistenza għall-korrużjoni)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 97.5% (bilanċ)

Impuritajiet ikkontrollati:

Ħadid (Fe): inqas minn jew daqs 0.7% max

Żingu (Zn): inqas minn jew daqs 0.25% max

Titanju (ti): inqas minn jew daqs 0.15% max

Manganiż (MN): Inqas minn jew daqs 0.15% Max

Proċess ta 'forġa ultra-oħxon avvanzat:

INGOT Casting: Premium double-degassed 7000-12000 kg Ingots

Spezzjoni ta 'qabel l-omoġenizzazzjoni: Ittestjar ultrasoniku għal Livell A

Omoġenizzazzjoni: 580-590 grad għal 24-36 sigħat (temperatura tal-qalba kkontrollata)

Tqaxxir: magni tal-wiċċ biex tneħħi ż-żona tas-segregazzjoni

Tisħin minn qabel: tisħin fi stadji sa 450-470 grad b'uniformità ta '± 5 grad

Forġa miftuħa:

Deformazzjoni multi-direzzjonali

10, 000-15, 000 TON Press Hydraulic

Proporzjon ta 'deformazzjoni 3: 1 minimu

Tnaqqis intermedju: 410 grad għal 6-8 sigħat meta meħtieġ

Trattament tas-sħana tas-soluzzjoni: 530-550 grad għal 2-5 sigħat (ħxuna dipendenti)

Tkessiħ ta 'preċiżjoni: quench tal-polimeru b'rata ta' tkessiħ ikkontrollata 45-90 grad / min

Drintjar: Agħfas idrawliku b'tagħbija mqassma

Xjuħija artifiċjali: T6 jew T651 Temper f '170-190 grad għal 8-12 sigħat

Dokumentazzjoni ta 'kwalità sħiħa bi traċċabilità ta' tidwib għal prodott .

2. Propjetajiet mekkaniċi ta 'pjanċa ffalsifikata ultra-ħoxnaDeskrizzjoni tal-Prodotti

Proprjetà	Minimu	Tipiku	Standard tat-test	Sinifikat għal sezzjonijiet ultra-ħoxnin
Qawwa tat-tensjoni aħħarija	290 MPa	310-330 MPA	ASTM B557	Miżmuma permezz ta 'sezzjoni trasversali sħiħa
Qawwa tar-Rendiment (0.2% offset)	240 MPa	260-280 MPA	ASTM B557	Inqas minn 10% tal-qalba tal-varjazzjoni sal-wiċċ
Telgħa (2 pulzieri)	8%	10-14%	ASTM B557	Kritiku għal duttilità tat-taqsima oħxon
Qawwa tal-shear	170 MPa	180-210 MPA	ASTM B769	Parametru tad-Disinn tal-Konġunt għal Konnessjonijiet Imbarrat
Qawwa tal-bearing (e / d =2.0)	430 MPa	450-480 MPA	ASTM E238	Prestazzjoni tat-toqba tal-qafla
Qawwa tal-għeja (10⁷)	95 MPa	100-120 MPA	ASTM E466	Reżistenza għat-tagħbija ċiklika fit-tul
Ebusija (brinell)	95 Hb	95-105 hb	ASTM E10	Inqas minn jew daqs 5% varjazzjoni permezz ta 'ħxuna
Tebbuħ tal-Frattura (K₁C)	29 MPA√m	32-37 mpa√m	ASTM E399	Kritiku għat-tolleranza tal-ħsara
Tnaqqis ta 'ħxuna	6% min	8-12%	ASTM E8	Ductility Direction Z.

Direzzjonalità (proporzjonijiet tipiċi):

L Vs . lt: inqas minn jew daqs 1.05: 1 proporzjon ta 'saħħa tat-tensjoni

L Vs . st: inqas minn jew daqs 1.10: 1 proporzjon ta 'saħħa tat-tensjoni

Core VS . wiċċ: inqas minn jew daqs 1.08: 1 proporzjon ta 'saħħa tar-rendiment

3. Kontroll tal-Mikrostruttura Ultra-Thick ThickDeskrizzjoni tal-Prodotti

Proċessar speċifiku għall-ħxuna:

Distribuzzjoni tad-Deformazzjoni:

Kompressjoni tal-forġa multi-assjali

Tnaqqis minimu ta '25% fil-pass finali

Kontroll tat-temperatura kostanti permezz tas-sezzjoni

Ġestjoni tar-rata ta 'quench:

Konċentrazzjoni tal-Polimeru: 12-18%

Veloċità ta 'aġitazzjoni: 2.5-3.5 m / s

Kontroll taż-żieda fit-temperatura:<15°C max

Mitigazzjoni tal-gradjent termali:

Iżotermi jżomm f'temperaturi kritiċi

Monitoraġġ tat-temperatura tal-qalba waqt l-ipproċessar

Rata ta 'Tkessiħ ikkontrollata: 60-80 grad / min wiċċ, 40-55 grad / min core

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 4-6 (40-70 μm)

Recrystallization: >85% struttura rikristallizzata

Preċipita d-distribuzzjoni:

Mg₂si primarja: 0.5-2 μm

"Labar: {4-8 Nm fid-dijametru

Fażi Q u fażi b'fażi

Densità Disperjojdi: 1-3 × 10⁶ / mm²

Tessut: kubu modifikat b'anisotropija mnaqqsa

Klassifikazzjoni tal-Inklużjoni: Inqas minn jew daqs 0.5 kull ASTM E45

Varjazzjoni massima tad-daqs tal-qamħ: 2 numri ASTM permezz ta 'ħxuna

4. Speċifikazzjonijiet u tolleranzi dimensjonali

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Tolleranza kummerċjali
Ħxuna	150-500 mm	± 3 mm	± 5 mm
Wisa '	1000-3500 mm	± 5 mm	± 8 mm
Tul	2000-12000 mm	+15 / -0 mm	+25 / -0 mm
Flatness	N/A	0.15% tat-tul	0.30% tat-tul
Paralleliżmu	N/A	0.5% tal-ħxuna	1.0% tal-ħxuna
Dritta tat-tarf	N/A	1 mm / 1000 mm	2 mm / 1000 mm
Ħruxija tal-wiċċ	N/A	6.3 μm RA max	12.5 μm RA max

Parametri speċjalizzati:

Allowance tal-magni: 15mm kull naħa rakkomandata

Ħelsien mill-istress: Meħtieġ qabel il-magni tal-preċiżjoni

Ittestjar ultrasoniku: 100% spezzjoni volumetrika

Densità: 2.70 g / cm³ (± 0.01 g / cm³)

Formula tal-Piż: Ħxuna (mm) × wisa '(m) × tul (m) × 2.70=piż (kg)

Piż massimu ta 'biċċa waħda: 25, 000 kg

5. Trattament tas-Sħana u Ottimizzazzjoni tal-Propjetà

Denominazzjoni tat-Tempesta	Proċess	Applikazzjonijiet	Propjetajiet ewlenin
T651	Soluzzjoni trattata, stress meħlus bit-tiġbid (1.5-3%), tixjiħ artifiċjali	Aerospazjali primarju, difiża, moffa	Qawwa massima b'reżistenza tajba għall-korrużjoni tal-istress
T6511	Soluzzjoni trattata, tensjoni meħlusa minn tiġbid (ikkontrollat), ta 'età artifiċjalment	Komponenti strutturali kritiċi, partijiet ta 'preċiżjoni	Stabbiltà dimensjonali eċċellenti b'qawwa għolja
T6510	Soluzzjoni trattata, serħan minimu għall-istress, ta 'età artifiċjalment	Ġeometriji kumplessi, komponenti tal-pont	Propjetajiet bilanċjati b'distorsjoni minimizzata
T73	Soluzzjoni trattata, overaged	Servizz ta 'Temperatura Għolja, Applikazzjonijiet Kritiċi tal-Korrużjoni tal-Istress	Reżistenza tal-korrużjoni tal-istress superjuri, stabbiltà termali

Parametri tat-trattament tas-sħana tas-soluzzjoni:

Temperatura: {530-550 grad

Ħin: 25 min / pulzier ta 'ħxuna (minimu ta' sagħtejn)

Uniformità tat-Temperatura: ± 5 grad Varjazzjoni Massima

Dewmien ta 'tkessiħ:<15 seconds maximum

Tagħmir tat-Trasferiment: Tagħmir ta 'Immaniġġjar Speċjalizzat

Għażliet ta 'tixjiħ artifiċjali:

Ċiklu T6: 175-185 grad għal 8-10 sigħat

Ċiklu T651: 175-185 grad għal 6-8 sigħat

Ċiklu T73: Stadju doppju (175 grad / 4hr + 215 grad / 8hr)

6. Karatteristiċi tal-magni u tal-fabbrikazzjoni

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Noti għal pjanċa ultra-oħxon
Tħin tqil	Inserzjonijiet tal-karbur	Vc =300-700 m / min, fz =0.15-0.25 mm	It-tluq tat-tluq preferut
Tħaffir tat-toqob fil-fond	Drills tal-karbur	Vc =60-120 m / min, fn =0.15-0.30 mm / rev	Ċiklu tal-peck meħtieġ
Boring	Għodda tal-PCD	Vc =500-1000 m / min	Bars boring imxarrba essenzjali
Wiċċ tat-tħin	Karbide Face Mills	Vc =350-800 m / min	Ġeometrija tar-rake pożittiva għolja
Tapping	Taps HSS-E-PM	Vc =15-30 m / min	Limiti H ippreferuti
Serrieq	Carbide-Tripped	40-60 m / min, 2-3 snien ingaġġati	Tkessiħ ta 'għargħar obbligatorju

Konsiderazzjonijiet speċjali:

Ġestjoni tal-istress residwu: Irrilaxxa 75% tal-istokk qabel il-magni finali

FIXTURING: Forza ta 'kklampjar distribwita biex tevita t-tgħawwiġ

Impenn tal-għodda: massimu 60% wisa 'tad-dijametru tal-cutter tal-qatgħa

Tkessaħ: Pressjoni għolja (70+ bar) għal karatteristiċi fil-fond

Magni tqal: massimu ta '5mm fond ta' qatgħa għal kull pass

Ġenerazzjoni tas-Sħana: Tissorvelja t-temperatura tal-biċċa tax-xogħol waqt il-magni

Evakwazzjoni taċ-ċippa: Kritika għat-tħin fil-but fil-fond

7. Reżistenza għall-korrużjoni u trattamenti tal-wiċċ

Ambjent	Prestazzjoni	Metodu ta 'protezzjoni	Aspettattiva tal-ħajja tas-servizz
Atmosfera industrijali	Tajjeb ħafna	Anodizzazzjoni tat-Tip II / III	15-20+ snin
Ambjent tal-Baħar	Tajjeb	Konverżjoni tal-kromat + żebgħa	10-15+ snin
Ilma ħelu	Eċċellenti	Protezzjoni minima meħtieġa	30+ snin
Ipproċessar kimiku	Ġust għall-ġid	PTFE impregnat anodize	Applikazzjoni speċifika
Temperatura għolja	Ġust	Kisi ta 'temperatura għolja	5-10+ snin
Servizz midfun	Tajjeb ħafna	Kisi tal-bitum	40+ snin

Għażliet ta 'trattament tal-wiċċ:

Anodizzazzjoni:

Tip II: 10-25 μm ħxuna

Tip III (iebes): 25-75 μm ħxuna

Għażliet mimlija PTFE

Kisi tal-konverżjoni:

Konverżjoni tal-kromat (mil-dtl -5541)

Trattamenti tal-kromju trivalenti

Alternattivi mhux tal-kromat (ibbażati fuq TI / ZR)

Sistemi ta 'pittura:

Primer epoxy + polyurethane topcoat

Kisi tat-Trab (190-210 Grad Cure)

Kisi industrijali ta 'solidi għoljin

Preparazzjonijiet speċjali tal-wiċċ:

Mekkaniku: Grit Blast SA 2.5

Kimika: Aċidu Eżmu u Desmut

Tessut tal-lejżer għal applikazzjonijiet speċjalizzati

8. Propjetajiet fiżiċi għall-magna tad-disinn

ering

Proprjetà	Valur	Sinifikat f'applikazzjonijiet ultra-ħoxnin
Densità	2.70 g / cm³	Kalkolu tal-piż għal komponenti kbar
Firxa tat-tidwib	582-652 grad	Limitazzjonijiet li jtaffu l-istress
Konduttività termali	167 W/m·K	Dissipazzjoni tas-sħana f'massa kbira
Konduttività elettrika	43% IACs	Applikazzjonijiet ta 'Shielding EMI
Sħana speċifika	896 J / kg · k	Inerzja termali fl-ipproċessar
Espansjoni termali	23.6 ×10⁻⁶/K	Espansjoni differenzjali fl-assemblaġġi
Modulu ta 'Young	68.9 GPA	Ebusija f'applikazzjonijiet strutturali
Il-proporzjon ta 'Poisson	0.33	Bidliet dimensjonali taħt tagħbija
Kapaċità ta 'damping	0.008-0.01	Karatteristiċi tal-vibrazzjoni
Diffużività termali	69 mm² / s	Proċessar ta 'rata ta' trasferiment tas-sħana

9. Protokolli ta 'Kontroll tal-Kwalità u Ittestjar

Protokoll ta 'ttestjar obbligatorju:

Analiżi kimika: Spettroskopija ta 'Emissjoni Ottika

Ittestjar mekkaniku:

Ittestjar tat-tensjoni (wiċċ, t / 4, t / 2 pożizzjonijiet)

Stħarriġ dwar l-ebusija (travers u lonġitudinali)

Evalwazzjoni mhux distruttiva:

Spezzjoni ultrasonika għal kull ams-std -2154 Klassi A

Spezzjoni penetranti ta 'uċuħ kritiċi

Evalwazzjoni metallurġika:

Kejl tad-daqs tal-qamħ għal kull ASTM E112

Klassifikazzjoni tal-inklużjoni għal kull ASTM E45

Analiżi mikrostrutturali għad-distribuzzjoni tal-preċipitat

Spezzjoni Dimensjonali:

Verifika CMM tad-dimensjonijiet kritiċi

Skennjar bil-lejżer għall-eżattezza tal-profil

Immappjar tal-ħxuna f'punti ta 'grilja definiti

Pakkett ta 'ċertifikazzjoni:

Rapport tat-Test tal-Materjal (EN 10204 Tip 3.1 / 3.2)

Ċertifikat tal-Kompożizzjoni Kimika

Ċertifikazzjoni tal-Propjetà Mekkanika

Rekords taċ-ċart tat-trattament tas-sħana

Rapporti NDT u kriterji ta 'aċċettazzjoni

Rapporti ta 'spezzjoni dimensjonali

Dokumentazzjoni tat-Traċċabilità (Dewweb għall-Prodott)

Dikjarazzjonijiet ta 'Konformità (Rohs, Reach, eċċ .)

10. Applikazzjonijiet Industrijali u Immaniġġjar

Applikazzjonijiet primarji:

Komponenti strutturali aerospazjali

Pjattaformi tas-sistema tad-difiża

Tagħmir tal-manifattura tas-semikondutturi

Bażijiet tal-moffa tal-injezzjoni tal-plastik

Elementi strutturali tal-pont

Komponenti tal-industrija nukleari

Gwarniċi ta 'trasport tqil

Għodda tal-Magni Bażijiet strutturali

Rolling Mill Backup Rolls

Elementi li jiffissaw b'qawwa għolja

Protokoll tal-immaniġġjar tal-materjal:

Rekwiżiti tal-irfigħ:

Minimu 4- sistema ta 'rfigħ tal-punti

Spreader bars obbligatorju

Angolu massimu tal-braga: 60 grad minn orizzontali

Kapaċità tal-Irfigħ: Fattur ta 'Sigurtà ta' 3: 1

Kundizzjonijiet tal-Ħażna:

Ħażna fuq ġewwa rrakkomandata

Appoġġ f'intervalli minimi ta '300mm

Limitazzjoni tal-għoli tal-istivar: 1.5m massimu

Evita kuntatt dirett ma 'metalli differenti

Trasport:

Sikur bi strapping mhux metalliku

Materjali li jtaffu l-vibrazzjoni

Protezzjoni tat-tarf obbligatorju

Protezzjoni tal-umdità waqt it-tranżitu

Preparazzjoni tal-magni:

Stabbilizzazzjoni tat-temperatura: 24 siegħa minimu

Stress li jtaffi rrakkomandat qabel il-magni kritiċi

Pjan ta 'Tneħħija ta' Materjal Sekwenzjali

Aġġustament tal-forza tal-ikklampjar progressiva

11. Konsiderazzjonijiet tad-Disinn għal sezzjonijiet ultra-ħoxnin

Fatturi ta 'disinn strutturali:

Ottimizzazzjoni tal-Modulu tat-Taqsima:

Uża vantaġġ ta 'ħxuna sħiħa għar-reżistenza tal-liwi

Prestazzjoni ekwivalenti tar-raġġi I b'piż imnaqqas

Ikkunsidra strutturi tal-web interni f'sezzjonijiet ħoxnin ħafna

Għażla tal-Qafla:

Distanza minima tat-tarf: 2 × dijametru tal-bolt

Impenn tal-ħajt rakkomandat: 1.5 × dijametru tal-bolt

Speċifikazzjonijiet tat-Torque: 65-75% tal-valuri standard tal-azzar

Użu ta 'saħħa li jkollu sa 480 MPa

Ġestjoni termali:

Ħalli espansjoni termali ta '2.36mm kull metru kull 100 grad

Ġonot ta 'espansjoni tad-disinn għal strutturi kbar

Ikkunsidra gradjenti termali waqt l-iwweldjar

Tagħbija dinamika:

Limitu tar-reżistenza għall-għeja madwar 100 MPa

Applika fatturi ta 'konċentrazzjoni ta' tensjoni fil-fażi tad-disinn

Sparatura għal uċuħ kritiċi għall-għeja

Strateġiji ta 'tnaqqis tal-piż:

Tħin tal-but ta 'żoni mhux kritiċi

Distribuzzjoni tal-ħxuna selettiva

Strutturi ibridi b'elementi komposti

Ottimizzazzjoni tat-topoloġija għal

It-tags Popolari: 6061 Pjanċa tal-forġa tal-aluminju ultra oħxon, Ċina 6061 Manifatturi tal-pjanċa tal-forġa ultra ħoxna tal-aluminju, fornituri, fabbrika
