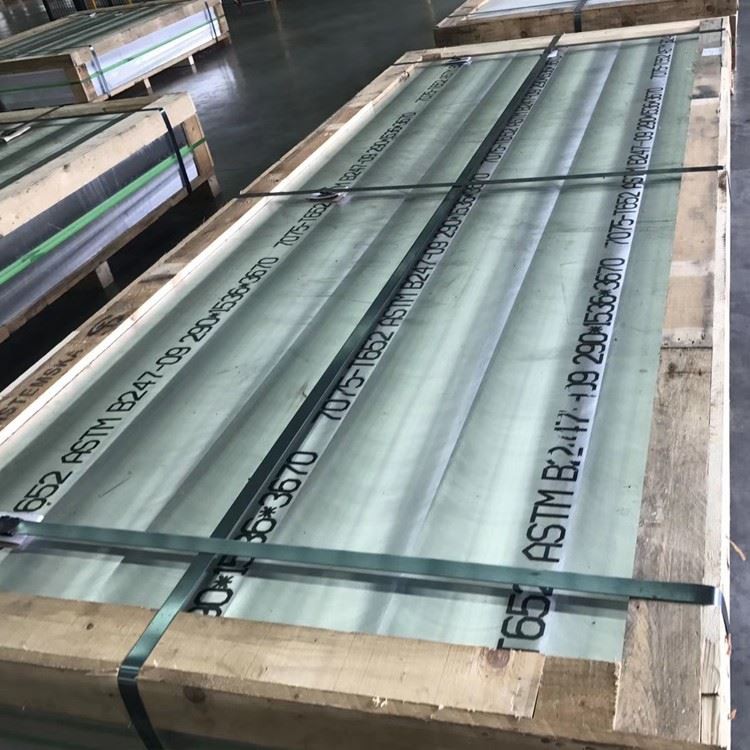

7075 pjanċa tal-forġa tal-aluminju aerospazjali ultra-oħxon

7075 Pjanċa tal-forġa tal-aluminju tal-avjazzjoni ultra oħxon hija materjal tal-liga tal-aluminju ta 'prestazzjoni għolja magħrufa għas-saħħa għolja tiegħu, ebusija għolja, reżistenza għall-ilbies eċċellenti, u reżistenza għall-korrużjoni . huwa użat ħafna fl-oqsma ewlenin bħalma huma l-avjazzjoni, l-ajruspazju, l-ipproċessar tal-moffa, u l-apparat mekkaniku .}}

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

7075 Aluminum Alloy (AMS 4045, ASTM B247) jirrappreżenta materjal aerospazjali ta 'saħħa għolja premium ottimizzat għal komponenti strutturali ta' inġenji tal-ajru kritiċi . Il-varjant tal-pjanċa ffalsifikata ultra-oħxon jipprovdi prestazzjoni eċċezzjonali ta 'saħħa għal piż permezz ta' proċessar speċjalizzat:

Elementi ta 'liga primarja:

Żingu (Zn): 5.1-6.1% (element ta 'tisħiħ primarju)

Manjesju (mg): 2.1-2.9% (twebbis tal-preċipitazzjoni)

Copper (cu): 1.2-2.0% (titjib tal-qawwa)

Chromium (cr): 0.18-0.28% (reżistenza għall-korrużjoni)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 87.1% (bilanċ)

Impuritajiet ikkontrollati:

Ħadid (Fe): inqas minn jew daqs 0.50% max

Silikon (SI): inqas minn jew daqs 0.40% max

Manganiż (MN): inqas minn jew daqs 0.30% max

Titanju (ti): inqas minn jew daqs 0.20% max

Proċess ta 'forġa ultra-oħxon:

Produzzjoni tal-Ingot Premium:

Aluminju primarju b'degazzjoni bil-vakwu

Filtrazzjoni tripla permezz ta 'filtri taċ-ċeramika

Tidwib ta 'chill dirett (DC) bi tkessiħ ikkontrollat

Trattament ta 'omoġenizzazzjoni:

460-480 grad għal 24-48 sigħat (dipendenti mill-ħxuna)

Profili termali kkontrollati mill-kompjuter

Kondizzjonament tal-wiċċ:

Skalping minimu ta '12mm kull wiċċ

Spezzjoni ultrasonika għall-kwalità interna

Forġa multi-direzzjonali:

Tqassim inizjali: 410-430 grad

Forġa finali: 360-380 grad

Proporzjon ta 'deformazzjoni: 4: 1 minimu

Ħidma multi-direzzjonali għal isotropija ottimali

Trattament tas-sħana tas-soluzzjoni:

465-480 grad għal tul ta 'żmien speċifiku għall-ħxuna

Uniformità tat-temperatura mmonitorjata mill-kompjuter

Tkessiħ:

Polimeru Quenchant b'konċentrazzjoni kkontrollata

Rata ta 'aġitazzjoni: 3-5 M / s Minimu

Core cooling rate: >50 grad / sek minimu

Tiġbid ikkontrollat:

1.5-3.0% deformazzjoni permanenti

Tixjiħ artifiċjali:

T651 / T7351 Tempers: ċiklu ta 'tixjiħ f'diversi stadji

Kontroll tat-temperatura: ± 2 grad devjazzjoni massima

L-ipproċessar kollu jżomm traċċabilità sħiħa bil-monitoraġġ diġitali matul il-manifattura .

2. Propjetajiet mekkaniċi ta 'pjanċa ffalsifikata ultra-oħxon

Proprjetà	Minimu (T651)	Tipiku (T651)	Standard tat-test
Qawwa tat-tensjoni aħħarija	530 MPa	565-590 MPA	ASTM E8 / E8m
Qawwa tar-Rendiment (0.2%)	455 MPa	495-520 MPA	ASTM E8 / E8m
Telgħa (2 pulzieri)	7%	9-12%	ASTM E8 / E8m
Tebbuħ tal-Frattura (K₁C)	26 MPA√m	28-31 mpa√m	ASTM E399
Qawwa tal-shear	330 MPa	340-360 MPA	ASTM B769
Qawwa tal-bearing (e / d =2.0)	785 MPa	800-850 MPA	ASTM E238
Qawwa tal-għeja (10⁷)	160 MPa	170-190 MPA	ASTM E466
Ebusija (brinell)	140 Hb	145-155 hb	ASTM E10

Prestazzjoni ta 'ħxuna:

Varjazzjoni tal-Propjetà<8% between surface and core (up to 250mm thickness)

Proporzjon ta 'Direzzjonalità (L: LT: ST): 1.00: 0.95: 0.85 għas-saħħa tat-tensjoni

Varjazzjoni ta 'ebusija mill-qalba għall-wiċċ: inqas minn jew daqs 10 hb massimu

3. Inġinerija mikrostrutturali għal sezzjonijiet ultra-ħoxnin

Parametri tal-ipproċessar kritiku:

Kontroll tal-istruttura tal-qamħ:

Morfoloġija tal-qamħ fibruża mhux rikristallizzata

Punning Cr-Dispersoid tal-konfini tal-qamħ

Profil termali speċjalizzat għal sezzjonijiet ħoxnin

Preċipita l-Inġinerija:

Mgzn₂ (η / η ') Daqs tal-preċipitat: 5-15 nm

Distribuzzjoni ta 'Al₂cumg (fażi S)

Kontroll intermetalliku al₇cu₂fe

Ottimizzazzjoni tar-rata ta 'quench:

Konċentrazzjoni tal-Polimeru: 12-18%

Sistema ta 'aġitazzjoni: fluss ta' veloċità għolja multi-direzzjonali

Rata minima tat-tkessiħ taċ-ċentru: 55 grad / sek

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 8-10 (15-30 μm)

Proporzjon tal-Aspett tal-Qamħ: 3: 1 sa 5: 1 (L: ST)

Frazzjoni tal-volum rikristallizzata:<15% maximum

Precipitate Density: >10¹⁷ / cm³

Klassifikazzjoni tal-Inklużjoni: Inqas minn jew daqs 0.3 kull ASTM E45

4. Speċifikazzjonijiet u tolleranzi dimensjonali

Parametru	Firxa standard	Tolleranza aerospazjali	Tolleranza kummerċjali
Ħxuna	{} mm	± 0.8mm jew ± 0.5% *	± 1.5mm jew ± 1.0% *
Wisa '	mm	± 3 mm	± 6 mm
Tul	2000-8000 mm	± 5 mm	± 12 mm
Ħfief	N/A	0.1% tat-tul	0.3% tat-tul
Paralleliżmu	N/A	0.2% tal-ħxuna	0.5% tal-ħxuna
Ħruxija tal-wiċċ	N/A	3.2 μm RA max	6.3 μm RA max

* Liema tkun akbar

Parametri speċifiċi ultra-ħoxnin:

Densità: 2.81 g / cm³ (± 0.02)

Formula tal-Piż: Ħxuna (mm) × wisa '(m) × tul (m) × 2.81=piż (kg)

Allowance tal-magni: Irrakkomanda 15mm kull naħa għal dimensjonijiet kritiċi

Ittestjar ultrasoniku: 100% spezzjoni volumetrika għal kull AMS-STD -2154 Klassi A

5. Trattament tas-Sħana & Għażliet ta 'Temper

Denominazzjoni tat-Tempesta	Dettalji tal-proċess	Proprjetajiet ottimizzati	Applikazzjonijiet fil-mira
T651	Soluzzjoni trattata bis-sħana, imġebbda (1.5-3%), ta 'età artifiċjalment	Saħħa massima	Strutturi ta 'inġenji ta' l-ajru primarji
T7351	Soluzzjoni trattata bis-sħana, imġebbda, overaged	Reżistenza mtejba tal-SCC, ebusija aħjar	Komponenti kritiċi tal-ajruspazju
T7651	Soluzzjoni trattata bis-sħana, imġebbda, speċjalment overaged	Saħħa bilanċjata u reżistenza għall-SCC	Strutturi tal-ġwienaħ

Parametri tat-trattament tas-sħana:

Trattament tas-sħana tas-soluzzjoni:

Temperatura: {465-480 grad

Ħin: 1 siegħa għal kull ħxuna ta '25mm (minimu)

Dewmien tal-quench:<12 seconds maximum

Tixjiħ artifiċjali:

T651: 120 grad għal 24 siegħa

T7351: 115 grad għal 6-8 sigħat + 175 grad għal 8-16 sigħat

Tolleranza tat-temperatura: ± 2 grad

6. Konsiderazzjonijiet tal-magni u tal-manifattura

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Konsiderazzjonijiet għal pjanċa ultra-oħxon
Tħassir	Karbur	Vc =300-600 m / min, fz =0.1-0.3 mm	Approċċ 'l isfel, fond progressiv
Irfinar	Inserzjonijiet PCD / CBN	Vc =600-1200 m / min	Qatgħat tad-dawl, veloċità għolja tal-wiċċ
Tħaffir tat-toqob fil-fond	Karbide li jkessaħ mitmugħ	Vc =60-120 m / min, fn =0.1-0.3 mm / rev	Tħaffir tal-Peck Essenzjali
Wiċċ tat-tħin	PCD / Carbide	Vc =500-1000 m / min	Ġeometrija tar-rake pożittiva

L-aħjar prattiki tal-manifattura:

Fluwidi tal-Qtugħ: Tkessiħ li jinħall fl-ilma b'pH 8.5-9.5

Ġestjoni taċ-Ċippa: Likwidu li jkessaħ bi pressjoni għolja għall-evakwazzjoni

FIXTURIT

Strateġija tal-Qtugħ: Itlaq mit-tħin għal finitura tal-wiċċ ottimali

Ġestjoni tal-istress residwu: magna mhux maħduma, teħles mill-istress, magna tal-finitura

7. Sistemi ta 'Reżistenza u Protezzjoni tal-Korrużjoni

Tip ta 'Ambjent	Klassifikazzjoni tar-Reżistenza	Metodu ta 'protezzjoni	Aspettattiva tal-ħajja tas-servizz
Atmosfera industrijali	Moderat	Anodizzazzjoni + primer / topcoat	8-12 snin b'manutenzjoni
Ambjent tal-Baħar	Fqir-fair	Anodizzazzjoni + primer kromat + topcoat	5-8 snin b'manutenzjoni
Korrużjoni tal-istress	Tajjeb (T7 Tempers)	Overging + kompressjoni tal-wiċċ	Titjib sinifikanti fuq T6
Tqaxxir	Tajjeb (T7 Tempers)	Trattament tas-sħana xieraq	Klassifikazzjoni Exco ta 'EA jew aħjar

Għażliet ta 'trattament tal-wiċċ:

Anodizzazzjoni:

Tip II (sulfuriku): 10-25 μm

Tip III (iebes): 25-75 μm

Chromic: 2-8 μm għall-prestazzjoni massima tal-għeja

Kisi tal-konverżjoni:

Kromat għal kull mil-dtl -5541 Klassi 1A

Trattament minn qabel tal-kromju trivalenti

Sistemi taż-Żebgħa:

Primer epossidiku ta 'solidi għoljin

Topcoat tal-polyurethane

Titjib tal-wiċċ mekkaniku:

Shot Peening (0.008-0.012 intensità)

Xokk bil-lejżer

8. Propjetajiet fiżiċi għad-disinn tal-inġinerija

Proprjetà	Valur	Sinifikat tad-Disinn
Densità	2.81 g / cm³	Kalkoli tal-piż għall-istrutturi tal-inġenji tal-ajru
Firxa tat-tidwib	477-635 grad	Limitazzjonijiet ta 'wweldjar / trattament tas-sħana
Konduttività termali	130-150 W/m·K	Dissipazzjoni tas-sħana f'komponenti ta 'tagħbija għolja
Konduttività elettrika	33-40% iacs	Applikazzjonijiet ta 'Shielding EMI
Sħana speċifika	960 J / kg · k	Kalkoli tal-massa termali
Espansjoni termali (CTE)	23.4 ×10⁻⁶/K	Tbassir tal-istress termali
Modulu ta 'Young	71.7 GPa	Ebusija strutturali fid-disinn tal-qafas tal-ajru
Il-proporzjon ta 'Poisson	0.33	Kritiku għall-immudellar tal-FEA

Konsiderazzjonijiet speċjali għal sezzjonijiet ultra-ħoxnin:

Distribuzzjoni tal-istress residwu: immappjar ta 'ħxuna meħtieġ

Inerzja termali: Rispons bil-mod għal bidliet fit-temperatura

Hardenabilità profonda: Propjetajiet konsistenti permezz tas-sezzjoni

9. Protokolli tal-Assigurazzjoni tal-Kwalità u tal-Ittestjar

Reġim ta 'spezzjoni obbligatorja:

Kompożizzjoni kimika:

Spettroskopija ta 'emissjoni ottika

Verifika tal-elementi u impuritajiet ewlenin kollha

Ittestjar mekkaniku:

Test sħiħ tat-tensjoni (L, LT, Direzzjonijiet ST)

Ittestjar tal-ebusija tal-ksur tal-k₁c

Stħarriġ dwar l-ebusija (minimu ta 'grilja ta' 25mm)

Ittestjar mhux distruttiv:

Spezzjoni ultrasonika għal kull ams-std -2154 Klassi A

Spezzjoni penetranti ta 'uċuħ kritiċi

Analiżi mikrostrutturali:

Daqs u morfoloġija tal-qamħ

Klassifikazzjoni tal-inklużjoni għal kull ASTM E45

Dokumentazzjoni taċ-Ċertifikazzjoni:

Rapport tat-Test tal-Materjal (MTR) għal kull EN 10204 3.1 / 3.2

Ċertifikazzjoni tal-Analiżi Kimika

Ċertifikazzjoni tal-Propjetajiet Mekkaniċi

Rekords taċ-ċart tat-trattament tas-sħana

NDT jirrapporta bi kriterji ta 'aċċettazzjoni

10. Applikazzjonijiet u Vantaġġi tal-Prestazzjoni

Applikazzjonijiet Aerospazjali Primarji:

Strutturi tal-Bulkhead

Spars tal-ġwienaħ u strutturi tal-ġarr

Komponenti tal-irkaptu tal-inżul

Gwarniċi tal-Fuselage u Longons

Sezzjoni oħxon membri strutturali

Ġlud tal-ġwienaħ ta 'fuq

Fittings ta 'tagħbija għolja

Vantaġġi ta 'prestazzjoni għal sezzjonijiet ultra-ħoxnin:

Proprjetajiet uniformi matul il-ħxuna

Tolleranza ta 'ħsara superjuri

Reżistenza għall-korrużjoni tal-istress imsaħħa fit-tempers T7

Qawwa mtejba minn ħxuna

Makkinabilità superjuri f'sezzjonijiet ħoxnin

Kwalità konsistenti permezz ta 'kontrolli rigorużi tal-ipproċessar
