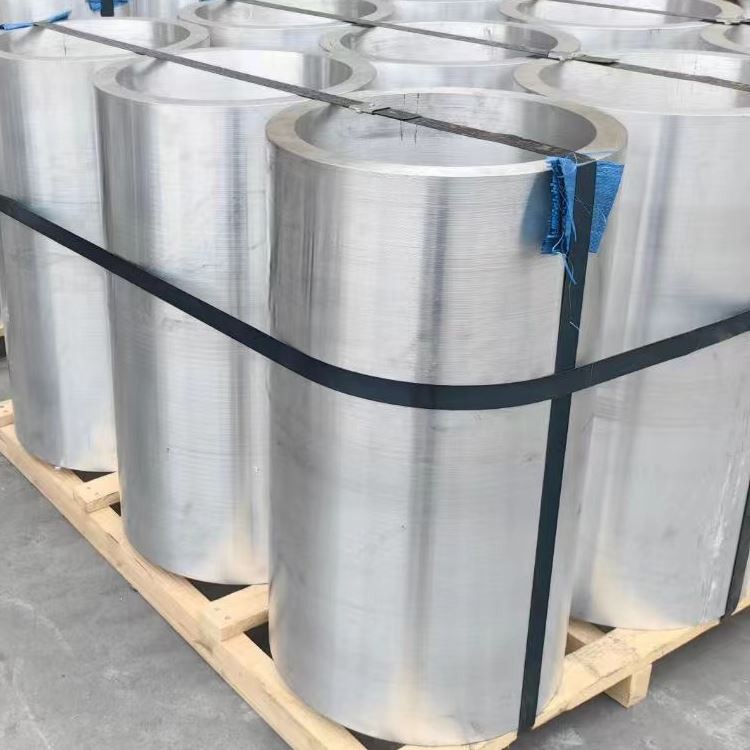

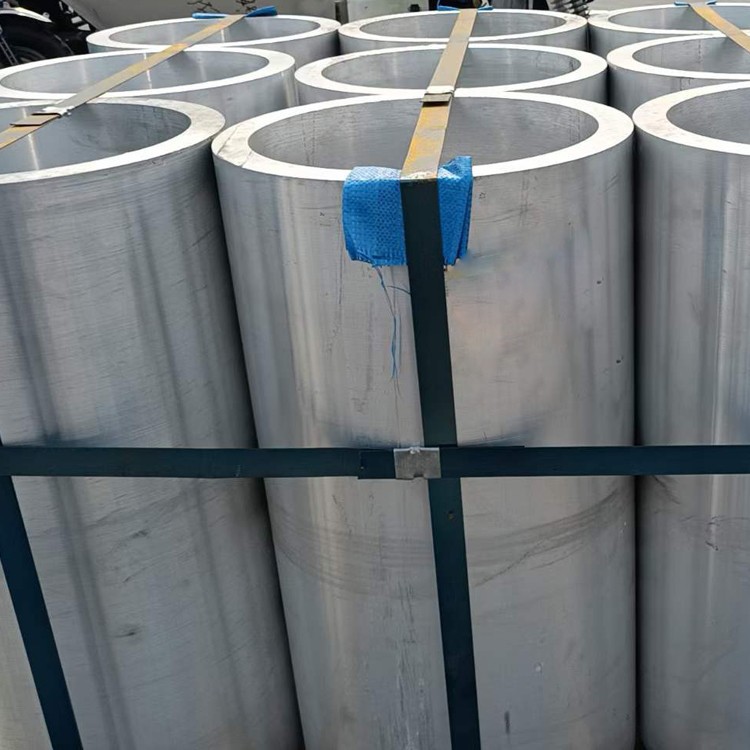

5083 Pipe tal-Forġa tal-Aluminju għall-Baħar

5083 Aluminum Alloy huwa liga għolja tal-manjeżju b'qawwa tajba, reżistenza għall-korrużjoni, u makkinabilità fost ligi li jistgħu jiġu ttrattati bis-sħana .

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'forġa

5083 Pajpijiet tal-forġa tal-aluminju ta 'grad marittimu jikkonformaw ma' ASTM B247, en 754-2, u Norsok M -121 Standards b'kompożizzjoni ottimizzata tal-manjesju-Manganese għar-reżistenza għall-korrużjoni tal-ilma baħar:

Elementi tal-liga primarja:

Manjesju (mg): 4.0-4.9% (isaħħaħ is-saħħa u r-reżistenza għall-korrużjoni)

Manganiż (mn): 0.4-1.0% (jikkontrolla l-istruttura tal-qamħ)

Chromium (cr): 0.05-0.25% (itejjeb ir-reżistenza għall-ikkrekkjar tal-korrużjoni tal-istress)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 93.5% (bilanċ)

Limiti ta 'impurità:

Ħadid (Fe): inqas minn jew daqs 0.40% max

Silikon (SI): inqas minn jew daqs 0.40% max

Ram (Cu): inqas minn jew daqs 0.10% max (kritiku għall-korrużjoni tal-baħar)

Żingu (Zn): inqas minn jew daqs 0.25% max

Proċess ta 'forġa speċifiku għall-baħar:

Tisħin minn qabel: 380-420 grad f'forn ta 'atmosfera kkontrollata

Parametri tal-forġa:

Firxa tat-temperatura: 320-380 grad

Proporzjon ta 'tnaqqis: akbar minn jew daqs 3: 1 (jiggarantixxi rfinar tal-qamħ)

Rata tar-razza: 1-10 s⁻¹

Fluss tal-qamħ direzzjonali: Orjentazzjoni lonġitudinali ± 8 grad

Forġa multi-direzzjonali: Presses idrawliċi bi tliet assi (15, 000-30, 000 tunnellati)

Trattament ta 'wara l-forġ:

Tkessiħ ikkontrollat: rata ta 'tkessiħ ta '30 grad / min massimu

Drittazzjoni tat-tolleranza: inqas minn jew daqs 0.5mm / m

Iċċertifikat għal DNV GL OS F101 u Gwida għall-ABS għal strutturi tal-aluminju bi traċċabilità sħiħa minn billetta għal prodott lest .

2. Propjetajiet mekkaniċi f'kundizzjonijiet tal-baħar

It-tempers H116 / H321 jipprovdu prestazzjoni superjuri tal-ilma baħar:

Proprjetà	H116 Temper	H321 Temper	Standard tat-test
Qawwa tat-tensjoni	275-350 MPA	300-370 MPA	ASTM E8
Qawwa tar-Rendiment (RP0.2)	125-185 MPA	215-265 MPA	ASTM E8
Titwil fl-ilma baħar	16-22%	10-16%	ASTM G44 / G49
Ksur tal-frattura Kic	35 MPA√m	30 MPA√m	ASTM E399
Limitu ta 'għeja tal-korrużjoni	110 MPa (10⁷ Cyc)	140 MPa (10⁷ Cyc)	ASTM E466
IMPATT TOBBIJIET ({-40 grad)	35-45 J	28-35 J	ISO 148
Limitu tal-korrużjoni tal-istress	100 MPa	150 MPa	ASTM G64
Temp kritiku tal-pitting	65 grad	75 grad	ASTM G48

Iżomm ikbar minn jew daqs 80% proprjetajiet mekkaniċi wara 20- simulazzjonijiet ta 'espożizzjoni tal-ilma baħar għal kull astm g 50.

3. Trattament tas-sħana u mikrostruttura

Temperatura speċjalizzata għal applikazzjonijiet tal-baħar:

Proċess ta 'stabbilizzazzjoni H116:

Trattament tas-Soluzzjoni: 415 grad ± 10 grad għal 1.5-3 sigħat

Rapid Water Quench: Cooling rate >100 grad / sek

Stabbilizzazzjoni: 150 grad għal 4 sigħat + 100 grad għal 12-il siegħa

H321 Xogħol Proċess ta 'Twebbis:

Rolling ikkontrollat fi 250-300 grad bi 15-25% Tnaqqis tal-Ħxuna

Stabbilizzazzjoni finali: 120 grad / 8 sigħat

Karatteristiċi mikrostrutturali:

Daqs tal-Qamħ: ASTM 6-8 (15-35 μm)

Fażijiet Intermetalliċi: Al6 (Mn, Fe) Disperoids (0.1-0.3 μm)

Distribuzzjoni tal-fażi:<5% β-phase (Al3Mg2)

Densità ta 'Dislokazzjoni: 5 × 10⁹ / cm² (H321)

Kopertura tal-preċipitat tal-konfini tal-qamħ:<25nm continuous

4. Dimensjonijiet u Konfigurazzjonijiet Speċifiċi għall-Baħar

Parametru	Firxa standard	Tolleranza għall-bini tal-vapuri	Profili speċjali
Dijametru ta 'barra	50-1200 mm	± 0.1% OD	Ovali / rettangolari
Ħxuna tal-ħajt	6-80 mm	+10% / -5% wt	Għax-xejn / imtella '
Tul	3-18 m	+5 mm / -0 mm	Sa 30m coiled
Ovalità	Inqas minn jew daqs 1.0%	Inqas minn jew daqs 0.3% għal risers	-
Raġġ tal-liwja	1.5 × OD	1.0 × OD bil-mandrin	-
Dritta	1.0mm / m	0.3mm / m (pressjoni għolja)	-

Teknoloġiji tal-fabbrikazzjoni tal-baħar:

Forġa magħluqa għal flanġijiet kumplessi

Forġa radjali għal ħxuna uniformi tal-ħajt

Irrombla liwi għall-penetrazzjonijiet tal-buq

Formazzjoni splussiva għal kontorni speċjali

Ċirku CNC Rolling għal sezzjonijiet tal-manifold

5. Prestazzjoni tal-korrużjoni f'ambjenti tal-baħar

Kundizzjoni ta 'espożizzjoni	Rata ta 'korrużjoni (mm / yr)	Tul tat-Test	Metodu ta 'protezzjoni
Żona Splash (Tidal)	0.01-0.03	5- Studju tas-sena	Kisi HVOF ta '200μm
Immersjoni tal-ilma baħar	0.02-0.05	ASTM G31	Protezzjoni katodika
Żona tat-tajn	0.005-0.015	ISO 11306	PE 3- kisi tas-saff
Ilma tal-baħar b'veloċità għolja (4m / s)	0.03-0.08	ASTM G119	Elettropolizzazzjoni
Atmosfera tal-baħar	0.001-0.003	ISO 9223	Anodizzazzjoni (AA25)

Sistemi avvanzati ta 'protezzjoni tal-baħar:

Protezzjoni anodika:

Sistemi ta 'bracelet taż-żingu għal kull DNV-RP-B401

Anodi tal-liga tal-aluminju-Zinc-Indium

Kisi:

Glassflake Epoxy: 500-1000 μm DFT

Protezzjoni katodika kurrenti impressjonata (ICCP)

Sprej tal-metall:

85/15 Sprej taż-Żingu-Aluminum (150-250 μm)

Sistemi ta 'inforra:

Inforra tal-polietilene ta 'densità għolja (HDPE)

Kisi tal-polyurethane elastomeriċi

6. Makkinabilità għal komponenti tal-baħar

Operazzjoni	Materjal tal-għodda	Parametri	Applikazzjonijiet tal-Baħar
Qtugħ taħt l-ilma	Inserzjonijiet taċ-ċeramika	90-120 m / min għalf	Xogħlijiet ta 'Tiswija
Tħaffir tat-toqob fil-fond	Gundrills Carbide	30-50 m / min, ċiklu tal-peck	Siltiet idrawliċi
Tħin tas-CNC	Għodda miksija bit-tialn	400-600 m / min	Magni tal-flanġ
Tapping	Viti tal-punt spirali	15-20 m / min	Konnessjonijiet tal-pajpijiet
Boring	Bars boring imtaffija	100-200 m / min	Magni tal-poppa tat-tubu

Karatteristiċi tal-magni:

Tendenza tat-tarf mibnija: Baxxa (Grad B Per ISO 3685)

Finish tal-wiċċ li jista 'jinkiseb: ra 0.8-3.2 μm

Fluwidu tal-Qtugħ: Sintetiċi li jinħallu fl-ilma (pH 8.5-9.0)

Kontroll taċ-Ċippa: Eċċellenti - Formoli Ċipep kontinwi

Ħajja tal-Għodda: 70% itwal minn komponenti tal-azzar

7. Weldjar tal-Baħar u Teknoloġija li Jgħaqqad

Proċessi ta 'wweldjar rakkomandati:

GMAW-P (Pulsed MiG):

Miller: ER5183 / ER5356

Shielding Gas: ar +30% hu

Input tas-sħana: inqas minn jew daqs 1.2 kJ / mm

Friction Ħawwad l-iwweldjar:

Rotazzjoni tal-Għodda: 400-600 rpm

Veloċità Traversa: 100-300 mm / min

Forza assjali: 15-35 kn

Tipi konġunta kritiċi:

Ġonot tal-għonq:

35-45 angoli taċ-ċanfrin tal-grad

Iwweldjar b'żewġ naħat għal penetrazzjoni sħiħa

Akkoppjar mekkaniku:

Skanalaturi stil Victaulic

316L klampi tal-istainless steel

Twaħħil li jwaħħal:

Siġillanti tal-polysulfide epoxy

25-35 Qawwa ta 'shear MPA fl-ilma baħar

8. Propjetajiet fiżiċi

Proprjetà	Valur	Sinifikat tal-Baħar
Densità	2.66 g / cm³	35% eħfef mill-azzar
Konduttività termali	117 W/m·K	Applikazzjonijiet krijoġeniċi
Reżistività elettrika	49 nΩ·m	Protezzjoni tas-sajjetti
Firxa tat-tidwib	570-640 grad	Klassifikazzjoni tas-Sigurtà tan-Nar
Modulu ta 'elastiċità	71 GPa	Flessibilità strutturali
Cte (20-100 grad)	23.8 μm / m · grad	Kontroll tal-espansjoni termali
Permeabilità manjetika	1.000022	Sistemi ta 'tneħħija
Impedenza akustika	17.5 Mrayl	Trasparenza tas-Sonar

9. Ċertifikazzjoni tal-Baħar u Ittestjar

Verifika tal-kwalità rigoruża

Ittestjar tal-korrużjoni:

Ittestjar Exco għal kull ASTM G34

Sprej tal-melħ 1000hr għal kull ASTM B117

Ittestjar tal-korrużjoni galvaniku għal kull ASTM G71

Ittestjar mekkaniku:

Ittestjar idrostatiku fuq skala sħiħa (6, 000 psi)

Charpy V-Notch Ittestjar fi -196 grad

Rekwiżiti NDE:

UT awtomatizzat b'kapaċità TOFD

Radjografija Diġitali għal EN 13068

Kejl tal-kamp kurrenti li jalterna

Ċertifikazzjonijiet tal-Baħar

Ċertifikat ta 'Approvazzjoni tat-Tip DNV GL

Approvazzjoni tal-Bastimenti tal-Baħar Abs

Ċertifikat tal-Komponent tal-Baħar tar-Reġistru ta 'Lloyd

Kwalifika Norsok M650

Mil-dtl -24196 għal sistemi tal-vapur

Subkapitolu tal-FDA D - Kuntatt tal-Ikel fil-Galleys

10. Applikazzjonijiet fl-Inġinerija tal-Baħar

Applikazzjonijiet tal-baħar primarji:

Membri strutturali tal-pjattaforma barra mill-kosta

Sistemi ta 'pajpijiet tat-tkessiħ tal-ilma baħar

Sistemi ta 'Tenser Marine Riser

Linji ta 'trasferiment tal-gass naturali likwidu (LNG)

Sistemi ta 'Ġestjoni tal-Ilma tas-Saborra

Superstrutturi tal-Bastimenti Navali

Kondotti umbilikali subsea

Komponenti tal-pjanti tad-desalinizzazzjoni

Immaniġġjar u Ippakkjar:

VCI Polyfilm Wrapping + Desiccant

Ċestuni tal-injam bil-marki ISO

Kisi tal-kompost tal-protezzjoni kontra l-korrużjoni kostali

Ċertifikat tal-baħar għat-trasport tal-oċean
