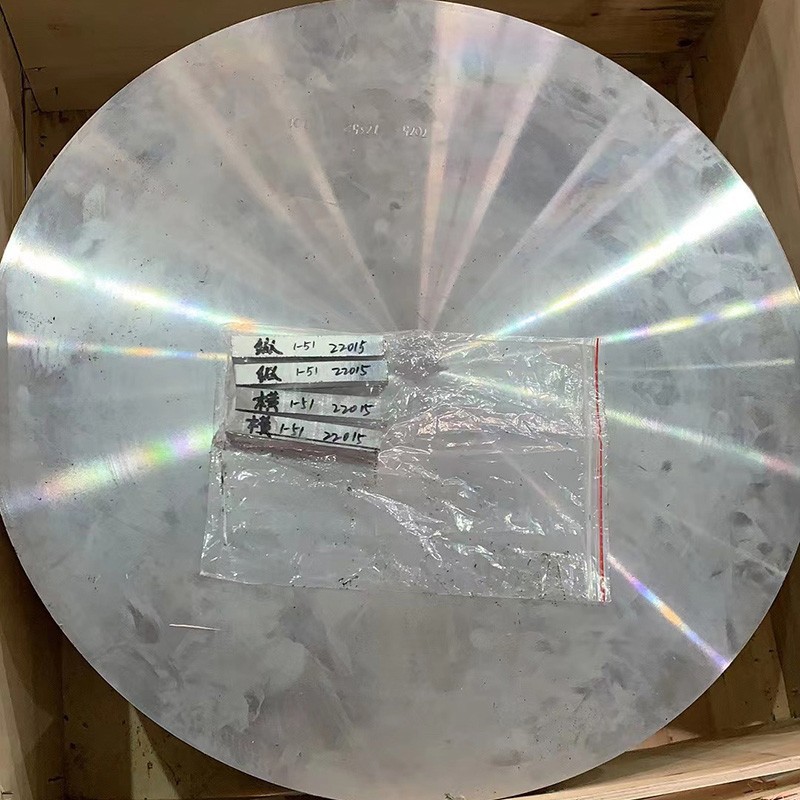

Diska tal-liga tal-aluminju 7075

Diski tal-liga tal-aluminju 7075 jirrappreżentaw il-quċċata tal-komponenti tal-aluminju ta 'grad aerospazjali, li joffru saħħa eċċezzjonali, reżistenza għall-għeja, u distribuzzjoni tal-istress għal applikazzjonijiet kritiċi li jduru u strutturali:

Elementi ta 'liga primarja:

Zinc (Zn): 5.1-6.1% (element tat-tisħiħ prinċipali)

Manjesju (mg): 2.1-2.9% (isaħħaħ it-twebbis tal-preċipitazzjoni)

Ram (cu): 1.2-2.0% (itejjeb ir-reżistenza għas-saħħa u l-istress)

Chromium (cr): 0.18-0.28% (reżistenza għall-korrużjoni u kontroll tal-istruttura tal-qamħ)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 87.1% (bilanċ)

Impuritajiet ikkontrollati:

Ħadid (Fe): inqas minn jew daqs 0.50% max

Silikon (SI): inqas minn jew daqs 0.40% max

Manganiż (MN): inqas minn jew daqs 0.30% max

Titanju (ti): inqas minn jew daqs 0.20% max

Elementi oħra: inqas minn jew daqs 0.05% kull wieħed, inqas minn jew daqs 0.15% totali

Proċess ta 'forġa premium:

Preparazzjoni tat-tidwib:

Aluminju primarju ta 'purità għolja (99.7% minimu)

Żidiet ta 'element ta' liga preċiża bi ± 0.1% tolleranza

Filtrazzjoni Avvanzata permezz ta 'Filtri taċ-Ċeramika Foam (30-40 ppi)

Trattament ta 'tneħħija ta' SNIF (idroġenu <0.10 mL / 100G)

Irfinar tal-qamħ ma 'liga kaptan al-ti-b

Ikkastjar semi-kontinwu tad-chill (DC)

Omoġenizzazzjoni:

460-480 grad għal 24-36 sigħat

Kontroll tat-temperatura uniformi: ± 5 grad

Rata ta 'tkessiħ ikkontrollata: 15-25 grad / siegħa

Dissoluzzjoni ta 'intermetalliċi oħxon

Eliminazzjoni ta 'Microsegregation

Preparazzjoni tal-Billet:

Kondizzjonament tal-wiċċ (skalping)

Spezzjoni ultrasonika (100% volumetrika)

Tisħin minn qabel: 380-400 grad għal temperatura uniformi

Sekwenza tal-Forġa:

Open-Die Preforming: 380-410 grad

Forġa ta 'finitura magħluqa: 360-390 grad

Kapaċità tal-istampa idrawlika: 2, 000-10, 000 tunnellati

Veloċità u pressjoni tal-muntun ikkontrollati mill-kompjuter

Forġa f'diversi stadji għal fluss ta 'qamħ ottimali

Proporzjon ta 'tnaqqis minimu: 3: 1

Trattament tas-sħana tas-soluzzjoni:

465-485 grad għal 1-4 sigħat (dipendenti fuq il-ħxuna)

Uniformità tat-temperatura: ± 3 grad

Trasferiment rapidu għal mezz ta 'tkessiħ (<10 seconds)

Tkessiħ:

Ilma msaħħa bil-polimeru Quenchant

Aġitazzjoni kkontrollata għal tkessiħ uniformi

Rata ta 'Tkessiħ Minima: 100 grad / sek fil-wiċċ

Ħelsien mill-istress:

Tiġbid ikkontrollat (1-3% deformazzjoni tal-plastik)

Inkella, serħan mill-istress kompressiv

Ix-xjuħija artifiċjali (T6 / T73 Tempers):

T6: 120 grad għal 24 siegħa

T73: tixjiħ f'żewġ stadji (107 grad għal 6-8 sigħat, segwit minn 163-177 grad għal {24-30 sigħat)

Uniformità tat-temperatura: ± 3 grad

Ipproċessar finali:

Magni ta 'preċiżjoni għal forma kważi net

Trattament tal-wiċċ

Ittestjar mhux distruttiv

Verifika dimensjonali

Traċċabilità tal-proċess sħiħ b'monitoraġġ ta 'kwalità kompjuterizzat fl-istadji kollha .

Distribuzzjoni tal-Propjetà:

Radjali vs . tanġenzjali:<5% variation in strength properties

Varjazzjoni wiċċ għal ċentru:<8% for discs up to 150mm thickness

Propjetajiet minimi garantiti fl-orjentazzjonijiet kritiċi kollha

Iżotropija superjuri meta mqabbla ma 'pjanċa rrumblata jew bar estruż

Stress corrosion cracking resistance (T73): >Stress tal-limitu ta '200 MPa

Karatteristiċi mikrostrutturali ewlenin:

Struttura tal-qamħ:

Ħbub rikristallizzati multa, ekwiaxed

ASTM Daqs tal-Qamħ 6-8 (45-22 μm)

Distribuzzjoni uniformi tal-qamħ fit-taqsima

Disinn tal-fluss tal-qamħ ikkontrollat wara kontorni tal-forġa

Preċipita d-distribuzzjoni:

Mgzn₂ (η / η ') Tisħiħ tal-preċipitat: 5-15 nm

Cumgal₂ (S-fażi) Preċipitates: Distribwit Uniformement

Intermetalliċi Al₇cu₂fe: Daqs u distribuzzjoni kkontrollata

Disperoids Al₁₂mg₂cr: 50-200 nm għall-kontroll ta 'rikristallizzazzjoni

Żvilupp tan-nisġa:

Tessut ibbilanċjat b'direzzjonalità minimizzata

Tessut tal-fibra indotta mill-forġa ottimizzata għal proprjetajiet iżotropiċi

Tessut tal-fibra speċjali mfassal għal reżistenza għolja għall-għeja

Karatteristiċi speċjali:

Żoni minimi ħielsa mill-preċipitat (PFZs) fil-konfini tal-qamħ

Distribuzzjoni kkontrollata ta 'intermetalliċi oħxon

Distribuzzjoni ta 'Disperjojdi Fine għall-Kontroll ta' Rikristallizzazzjoni

Distribuzzjoni ottimizzata tal-karattru tal-konfini

Formoli disponibbli standard:

Dijametri: 50mm sa 1500mm

Ħxuna: 15mm sa 300mm

Varjazzjonijiet tal-Profil: ċatt, imtella ', kontorn

Kundizzjonijiet tal-wiċċ: kif iffalsifikat, bil-makna, trattata bis-sħana

Kapaċitajiet ta 'forma kważi-net għal magni mnaqqsa

Forgings tad-dwana b'karatteristiċi integrali (boxxli, lugs, eċċ .)

Gwida għall-Għażla tat-Temper:

T6 / T651: Rekwiżiti ta 'Reżistenza Massima ta' Qawwa u Għeja

T73 / T7351: Applikazzjonijiet kritiċi tal-korrużjoni tal-istress

T76: Propjetajiet Bilanċjati għal Applikazzjonijiet Aerospazjali Ġenerali

Gwida għall-fabbrikazzjoni:

Klassifikazzjoni tal-Makkinabilità: 70% (1100 Aluminju=100%)

Finish tal-wiċċ: Tajjeb (ra 0.8-3.2 μm li jista 'jinkiseb)

Formazzjoni taċ-ċippa: ċipep qosra jew medji b'għodda xierqa

Tkessaħ: emulsjoni li tinħall fl-ilma (8-10% konċentrazzjoni)

Ilbies tal-għodda: Moderat b'parametri xierqa

Forzi tal-Qtugħ: ogħla minn ligi oħra tal-aluminju

Rata ta 'Tneħħija tal-Materjal: Sa 2000 cm³ / min possibbli b'seduti robusti

Kontroll tal-istress residwu: Kritiku għal komponenti aerospazjali

Magni b'ħajt irqiq: Approċċ bir-reqqa biex titnaqqas id-distorsjoni

Ġenerazzjoni tas-sħana: tissorvelja biex tevita sħana żejda lokalizzata

Għażliet ta 'protezzjoni tal-wiċċ:

Anodizzazzjoni:

Tip I (kromiku): 2-8 μm (grad aerospazjali)

Tip II (sulfuriku): 10-25 μm (skop ġenerali)

Tip III (iebes): 25-75 μm (reżistenza għall-ilbies)

Għażliet tas-siġillar: ilma sħun, dikromat, aċetat tan-nikil

Kisi tal-konverżjoni:

Kromat għal kull mil-dtl -5541 Klassi 1A

Alternattivi mhux tal-kromju għall-konformità ambjentali

Sistemi ta 'pittura:

Primer epoxy + polyurethane topcoat

Sistemi kwalifikati mill-ajruspazju għal kull speċifikazzjonijiet OEM

Protezzjoni Avvanzata:

Tranramazzjonijiet ta 'Sol-Gel

Ossidazzjoni elettrolitika fil-plażma

Depożizzjoni tal-fwar tal-joni (IVD) Kisi tal-aluminju

Konsiderazzjonijiet tad-disinn:

Firxa tat-temperatura operattiva: -60 grad sa +120 grad

Żamma tal-Propjetà: Eċċellenti taħt il-100 grad, degradazzjoni gradwali hawn fuq

Rilassament tal-istress: minimu taħt il-100 grad

Ħajja ta 'għeja: superjuri minħabba mikrostruttura ffalsifikata

Sensittività Notch: Moderata (imtejba fit-temper T73)

Prestazzjoni krijoġenika: Żamma ta 'saħħa tajba f'temperaturi baxxi

Rekwiżiti tal-Ittestjar Spin: Tipikament 115-120% tal-veloċità massima tad-disinn

Proċeduri ta 'ttestjar standard:

Kompożizzjoni kimika:

Spettroskopija ta 'emissjoni ottika

Analiżi tal-fluworexxenza tar-raġġi X.

Verifika tal-elementi u impuritajiet ewlenin kollha

Ittestjar mekkaniku:

Ittestjar tat-tensjoni (direzzjonijiet radjali, tanġenzjali u assjali)

Ittestjar tal-ebusija (Brinell, postijiet multipli)

Ittestjar tal-impatt (meta meħtieġ)

Ittestjar ta 'għeja (għal applikazzjonijiet kritiċi)

Ittestjar mhux distruttiv:

Spezzjoni ultrasonika (100% volumetrika)

Spezzjoni penetranti (wiċċ 100%)

Ittestjar tal-kurrent eddy (wiċċ u wiċċ qrib)

Ittestjar radjografiku (meta meħtieġ)

Analiżi mikrostrutturali:

Determinazzjoni tad-daqs tal-qamħ

Evalwazzjoni tal-partiċelli intermetalliċi

Preċipita d-distribuzzjoni

Verifika tal-mudell tal-fluss tal-fibra

Spezzjoni Dimensjonali:

Verifika CMM (Magna tal-Kejl tal-Koordinati)

Dimensjonar Ġeometriku u Tolleranza (GD & T)

Kejl tal-ġirja u tal-flatness

Verifika tal-Profil għal Diski Kontornati

Ċertifikazzjonijiet standard:

Rapport tat-Test tal-Materjal (en 10204 3.1)

Ċertifikazzjoni tal-Analiżi Kimika

Ċertifikazzjoni tal-Propjetajiet Mekkaniċi

Ċertifikazzjoni tat-trattament tas-sħana

Ċertifikazzjoni tal-ittestjar mhux distruttiv

Traċċabbli għall-istandards aerospazjali (AMS, ASTM, eċċ .)

Applikazzjonijiet primarji:

Komponenti aerospazjali:

Komponenti tal-Irkaptu tal-Inżul tal-Ajruplani

Diski tat-turbini tal-magna aero u diski tal-fann

Fittings u parentesi strutturali

Gwarniċi strutturali tal-inġenji tal-ajru u tagħmir tal-ispar

Applikazzjonijiet tad-Difiża:

Komponenti tal-missili

Elementi strutturali kritiċi għal sistemi ta 'armi

Komponenti ta 'Trasmissjoni ta' Vettura Armata

Partijiet ta 'stress għoli għal tagħmir tattiku

Karozzi ta 'prestazzjoni għolja:

Hubs tar-roti tat-tlielaq u komponenti ta 'drivetrain

Komponenti tas-Sistema ta 'Sospensjoni Kritika

Kpiepel tad-diska tal-brejkijiet

Bażijiet ta 'qafla ta' grad aerospazjali

Tagħmir Industrijali:

Akkoppjar ta 'stress għoli għal makkinarju tqil

Impellers tal-kompressur

Partijiet bi pressjoni għolja għal pompi u valvi

Tagħmir tat-test tal-attrezzaturi

Vantaġġi tad-Disinn:

Proporzjon eċċezzjonali ta 'saħħa għal piż

Għeja superjuri ħajja u tolleranza tal-ħsara

Fluss tal-qamħ ottimizzat u mikrostruttura mill-proċess tal-forġa

Affidabilità għolja u konsistenza

Makkinabilità tajba

Stabbiltà dimensjonali eċċellenti

Prestazzjoni affidabbli f'applikazzjonijiet ta 'stress għoli

Database ta 'materjal estensiv għad-disinn tal-inġinerija

Customizable għal rekwiżiti speċifiċi

Limitazzjonijiet tad-Disinn:

Spiża relattivament ogħla

Reżistenza għall-korrużjoni relattivament aktar fqira fit-T6 Temper

Mhux adattat għal applikazzjonijiet ta 'wweldjar

Sensittività ogħla għal notches u difetti fil-wiċċ

Formabilità limitata

Mhux irrakkomandat għal użu fit-tul 'il fuq minn 120 grad

Teħtieġ tagħmir speċjalizzat għall-forġa u t-trattament tas-sħana

Ħinijiet itwal taċ-ċomb tal-manifattura
