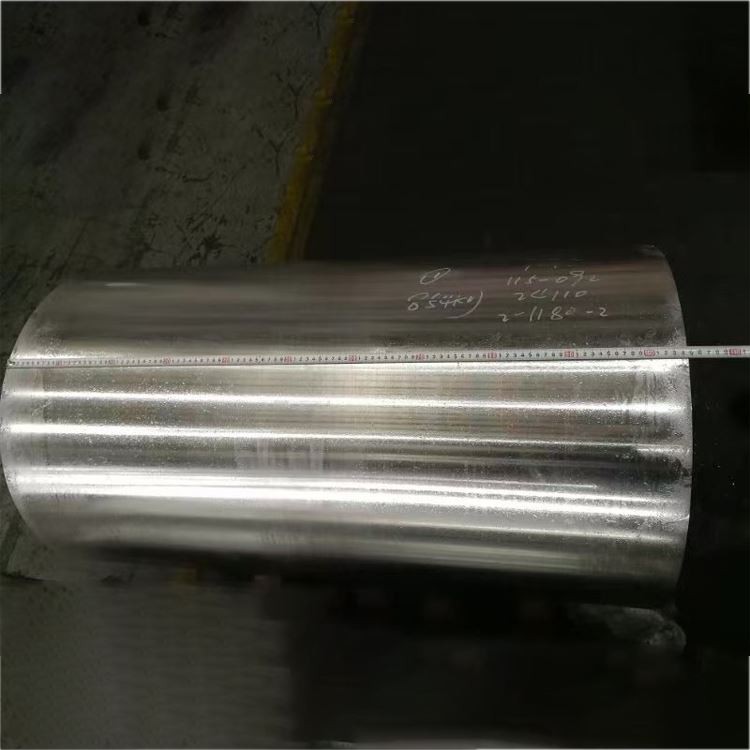

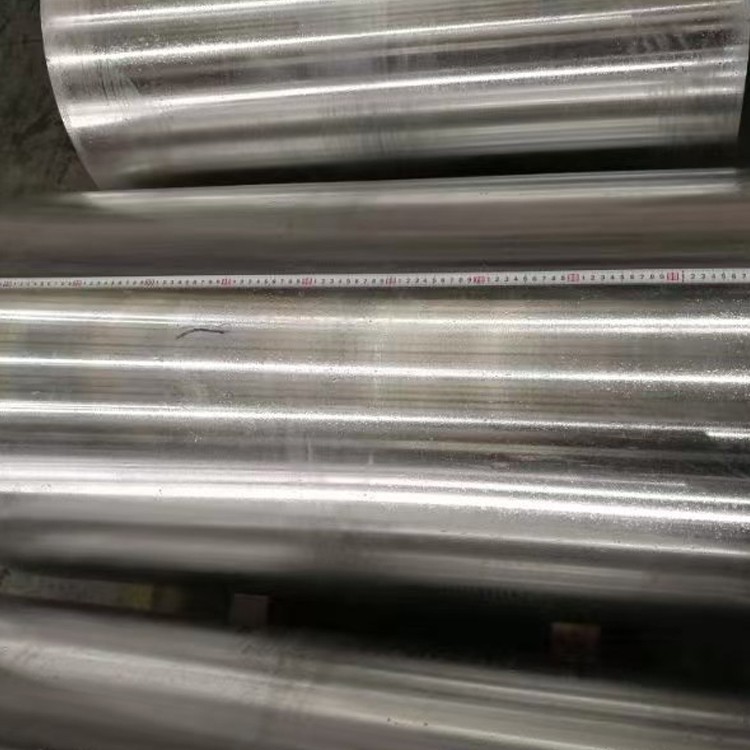

6061 bar tal-liga tal-aluminju b'dijametru kbir

6061 Vireg tal-liga tal-aluminju b'dijametru kbir għandhom rwol importanti fil-produzzjoni industrijali u rċivew attenzjoni u rikonoxximent mifruxa minħabba l-qawwa ħafifa u għolja tagħhom, reżistenza tajba għall-korrużjoni, prestazzjoni tal-ipproċessar eċċellenti, stabbiltà termika tajba u reżistenza għall-għeja, protezzjoni ambjentali u sostenibbiltà, kif ukoll oqsma ta 'applikazzjoni differenti.

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

61061 Linji ta 'l-aluminju b'dijametru kbir huwa liga versatili, li tista' tiġi kkurata bis-sħana ta 'l-aluminju-magnesju-silikon li toffri saħħa eċċellenti, reżistenza tajba għall-korrużjoni, weldabilità superjuri, u makkinarju f'firxa wiesgħa ta' dijametri, li tagħmilha ideali għal applikazzjonijiet strutturali, mekkaniċi, trasport, u applikazzjonijiet ġenerali ta 'inġinerija:

Elementi ta 'liga primarja:

Manjesju (mg): 0.8-1.2% (ittejjeb is-saħħa)

Silicon (Si): 0.4-0.8% (jifforma fażi ta 'tisħiħ mg₂si mal-manjeżju)

Ram (cu): 0.15-0.40% (itejjeb is-saħħa, inaqqas ftit ir-reżistenza għall-korrużjoni)

Chromium (Cr): 0.04-0.35% (jinibixxi r-rikristallizzazzjoni, itejjeb ir-reżistenza għall-korrużjoni tal-istress)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 95.8% (bilanċ)

Impuritajiet ikkontrollati:

Ħadid (Fe): inqas minn jew daqs 0.70% max

Żingu (Zn): inqas minn jew daqs 0.25% max

Manganiż (MN): Inqas minn jew daqs 0.15% Max

Titanju (ti): inqas minn jew daqs 0.15% max

Elementi oħra: inqas minn jew daqs 0.05% kull wieħed, inqas minn jew daqs 0.15% totali

Proċess ta 'Manifattura Premium:

Preparazzjoni tat-tidwib:

Aluminju primarju ta 'purità għolja (minimu ta '99 .7%)

Żidiet ta 'elementi ta' liga preċiżi bi ± 0.05% tolleranza

Filtrazzjoni Avvanzata permezz ta 'Filtri taċ-Ċeramika Foam (30-40 ppi)

Trattament ta 'tneħħija ta' SNIF (idroġenu <0.10 mL / 100G)

Irfinar tal-qamħ ma 'liga kaptan al-ti-b

Chill dirett (DC) ikkastjar semi-kontinwu biex jipproduċi ingotti ta 'dijametru kbir

Omoġenizzazzjoni:

550-580 grad għal 6-12 sigħat

Kontroll tat-temperatura uniformi: ± 5 grad

Rata ta 'tkessiħ ikkontrollata: 15-25 grad / siegħa

Dissoluzzjoni ta 'intermetalliċi oħxon, eliminazzjoni ta' microsegregation

Ħidma sħuna (estrużjoni jew forġa):

Presses ta 'estrużjoni kbar: kapaċi jipproduċu vireg sa 400mm dijametru

Jew Forging: Ipproċessar ta 'ingotti fil-vireg permezz ta' forġa radjali jew forġa ta 'die magħluqa

Temperatura tad-Deformazzjoni: 450-500 grad

Jiżgura deformazzjoni adegwata u raffinament tal-qamħ għal kwalità interna ottimali u fluss tal-qamħ

Trattament tas-sħana tas-soluzzjoni:

520-550 grad għal 1-4 sigħat (dijametru dipendenti)

Uniformità tat-temperatura: ± 3 grad

Trasferiment rapidu għal mezz ta 'tkessiħ (<10 seconds)

Tkessiħ:

Quench tal-ilma jew quench tal-polimeru

Rata ta 'tkessiħ ikkontrollata għal ebusija ottimali

Ħelsien mill-istress (għal tempers T651 / T6511):

Tiġbid ikkontrollat (1-3% deformazzjoni tal-plastik) biex tnaqqas l-istress residwu

Ix-xjuħija artifiċjali (T6 Temper):

160-180 grad għal 8-18 sigħat

Uniformità tat-temperatura: ± 3 grad

L-istadji kollha tal-produzzjoni huma soġġetti għal kontroll tal-kwalità rigoruż u ġestjoni tat-traċċabilità .

2. Propjetajiet mekkaniċi ta '6061 Dijametru Kbir Aluminum Bar

Proprjetà	O (ttemprat)	T4	T6	T651/T6511	Metodu tat-test
Qawwa tat-tensjoni aħħarija	110-145 MPA	180-220 MPA	290-320 MPA	290-320 MPA	ASTM E8
Qawwa tar-Rendiment (0.2%)	40-60 MPA	90-120 MPA	240-270 MPA	240-270 MPA	ASTM E8
Telgħa (2 pulzieri)	16-25%	14-20%	8-15%	8-15%	ASTM E8
Ebusija (brinell)	30-40 hb	60-75 hb	95-105 hb	95-105 hb	ASTM E10
Qawwa tal-għeja (ċikli 5 × 10⁸)	70-90 MPA	90-110 MPA	95-110 MPA	95-110 MPA	ASTM E466
Qawwa tal-shear	70-90 MPA	110-130 MPA	190-210 MPA	190-210 MPA	ASTM B769
Modulu ta 'elastiċità	68.9 GPA	68.9 GPA	68.9 GPA	68.9 GPA	ASTM E111

Distribuzzjoni tal-Propjetà:

Axial vs . Propjetajiet radjali:<5% variation in strength properties

Varjazzjoni tal-Propjetà Interna fuq vireg ta 'dijametru kbir: tipikament inqas minn 7% għal tempers T6 / T651

Varjazzjoni tal-ebusija tal-qalba sal-wiċċ:<5 HB

Stress residwu: Livelli ta 'tensjoni baxxa fit-tempers T651 / T6511, Tnaqqis tad-Distorsjoni tal-Magni

3. Karatteristiċi mikrostrutturali

Karatteristiċi mikrostrutturali ewlenin:

Struttura tal-qamħ:

Ħbub tawwalija b'xi ħbub rikristallizzati wara xogħol sħun

ASTM Daqs tal-Qamħ 4-7 (90-32 μm)

Jiżgura struttura u raffinament uniformi tal-qamħ fi ħdan vireg ta 'dijametru kbir permezz ta' kontroll strett tal-proċess

Preċipita d-distribuzzjoni:

Fażi ta 'Tisħiħ MG₂SI: Fine u Uniformly Mxerred, li tipprovdi tisħiħ primarju

Alfesi Intermetallics: Daqs u distribuzzjoni kkontrollati

Disperojdi Cr₂si jew Al₁₂mg₂cr: jinibixxi t-tkabbir tal-qamħ, itejjeb ir-reżistenza għall-korrużjoni tal-istress

Żvilupp tan-nisġa:

Tessut tal-fibra introdott mill-estrużjoni / forġa

Is-saħħa tan-nisġa għandha impatt żgħir fuq il-proprjetajiet mekkaniċi; Irfinar tal-qamħ u t-twebbis tal-preċipitazzjoni huma dominanti

Karatteristiċi speċjali:

Distribuzzjoni uniformi tal-preċipitati fil-konfini tal-qamħ

Soluzzjoni solida supersaturata wara t-trattament tas-soluzzjoni

Formazzjoni ta 'fażijiet ta' preċipitazzjoni wara trattament li qed tixjieħ

4. Speċifikazzjonijiet u tolleranzi dimensjonali

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Tolleranza kummerċjali	Metodu tat-test
Dijametru	100-600 mm	± 0.5mm sa 200mm	± 1.0mm sa 200mm	Mikrometru / kalibru
		± 0.25% 'il fuq minn 200mm	± 0.5% 'il fuq minn 200mm
Ovalità	N/A	50% tat-tolleranza tad-dijametru	75% tat-tolleranza tad-dijametru	Mikrometru / kalibru
Tul	1000-7000 mm	± 5mm	± 10mm	Miżura tat-tejp
Dritta	N/A	0.8mm / m	1.5mm / m	Dritta / laser
Ħruxija tal-wiċċ	N/A	3.2 μm RA max	6.3 μm RA max	Profilometru
Aqta 'squareness tat-tarf	N/A	0.5 grad max	1.0 grad max	Protratturi

Formoli disponibbli standard:

Bar tond ta 'dijametru kbir: dijametri 100mm sa 600mm

Servizz Custom Cut-to-Long disponibbli

Tolleranzi speċjali u finituri tal-wiċċ (e . g ., imqaxxra, mitħuna, preċiżjoni mdawra) disponibbli fuq talba

Disponibbli f'tempers ta 'età mkissra u ta' età, jew imkessħa (T651)

5. Denominazzjonijiet ta 'Temper & Għażliet ta' Trattament tas-Sħana

Kodiċi tat-tempra	Deskrizzjoni tal-proċess	Applikazzjonijiet ottimali	Karatteristiċi ewlenin
O	Tnaqqis kompletament, imrattab	Applikazzjonijiet li jeħtieġu formabilità massima	L-inqas saħħa, duttilità massima
T4	Soluzzjoni trattata bis-sħana u mdaħħla b'mod naturali	Formabilità tajba b'rekwiżiti ta 'saħħa moderata	Qawwa moderata, formabilità tajba
T6	Soluzzjoni trattata bis-sħana u mdaħħla artifiċjalment	Applikazzjonijiet strutturali ta 'saħħa għolja	Saħħa u ebusija massima
T651	T 6 + stress meħlus bit-tiġbid	Komponenti strutturali kritiċi, stress residwu baxx	Stabbiltà dimensjonali eċċellenti, distorsjoni baxxa tal-magni
T6511	T 6 + stretch żgħir + iddrittar	Stress residwu baxx għal forom irregolari	Simili għal T651, iżda għal sezzjonijiet trasversali irregolari

Gwida għall-Għażla tat-Temper:

O: Għal operazzjonijiet kumplessi li jiffurmaw il-kesħa

T4: Għal applikazzjonijiet li jeħtieġu jiffurmaw jew iwweldjar sussegwenti, bi trattament tas-sħana finali

T6: Għal partijiet strutturali u mekkaniċi ġenerali li jeħtieġu saħħa għolja

T651 / T6511: Għal vireg ta 'dijametru kbir li jeħtieġu distorsjoni minima tal-magni u stabbiltà dimensjonali għolja

6. Karatteristiċi tal-Makkinar u l-Fabbrikazzjoni

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Kummenti
Tidwir	Karbide, djamant	Vc =250-600 m / min, f =0.1-0.5 mm / rev	Magni b'veloċità għolja jagħtu finitura tal-wiċċ eċċellenti
Tħaffir	Karbide, miksi bil-landa	Vc =80-200 m / min, f =0.15-0.40 mm / rev	Permezz ta 'eżerċizzji li jvarjaw permezz ta' rrakkomandati, tajbin għal toqob fil-fond
Tħin	Karborundum, HSS	Vc =200-800 m / min, fz =0.1-0.25 mm	Għodda ta 'angolu ta' rake pożittiv għoli, fond kbir ta 'qatgħa, għalf għoli
Tapping	HSS-E-PM, TICN miksi	Vc =20-40 m / min	Kwalità tajba tal-ħajt, faċli biex taptap
Reaming	Karbur u HSS	Vc =80-150 m / min, f =0.2-0.6 mm / rev	Tolleranza H7 / H8 li tista 'tinkiseb
Serrieq	Xafra bil-karbide b'tipp	Vc =1000-3000 m / min	Qtugħ effiċjenti, truf maqtugħin bla xkiel

Gwida għall-fabbrikazzjoni:

Klassifikazzjoni tal-Makkinabilità: 80% (1100 aluminju=100%), makkinabilità mtejba fit-T6 Temper

Formazzjoni taċ-ċippa: faċilment tifforma ċipep qosra u mgħawweġ, tiffaċilita l-evakwazzjoni taċ-ċippa

Tkessaħ: Fluwidu Qtugħ li jinħall fl-ilma (5-10% konċentrazzjoni)

Għodda Ilbies: Baxxa, li twassal għal ħajja twila ta 'għodda

Weldabilità: Eċċellenti bl-iwweldjar Tig u MiG, telf ta 'saħħa minima wara l-iwweldjar

Trattament tas-Sħana: Jista 'jinxtegħel u jittajjar biex isaħħaħ is-saħħa

Anodizzazzjoni: faċilment anodizzat għal uċuħ estetiċi u reżistenti għall-korrużjoni

Ibbrejkjar u issaldjar: possibbli

Stress residwu: T651 / T6511 It-tempers inaqqsu b'mod sinifikanti l-istress residwu, u jimminimizzaw id-distorsjoni tal-magni

7. Sistemi ta 'Reżistenza għall-Korrużjoni u Protezzjoni

Tip ta 'Ambjent	Klassifikazzjoni tar-Reżistenza	Metodu ta 'protezzjoni	Prestazzjoni mistennija
Atmosfera industrijali	Tajjeb ħafna	Wiċċ nadif, anodizzazzjoni mhux obbligatorja	15-20+ snin
Atmosfera tal-baħar	Tajjeb	Anodizzazzjoni + siġillar jew pittura	5-10+ snin b'manutenzjoni
Immersjoni tal-ilma baħar	Ġust	Protezzjoni jew pittura katodika	Dipendenti fuq il-kwalità tal-kisi
Umdità għolja	Tajjeb ħafna	Wiċċ nadif, anodizzazzjoni mhux obbligatorja	10-15+ snin
Korrużjoni tal-istress	Tajjeb ħafna	Prestazzjoni eċċellenti fit-T6 Temper	Suxxettibilità baxxa
Tqaxxir	Tajjeb ħafna	Protezzjoni standard	Reżistenza tajba
Korrużjoni galvanika	Tajjeb	Iżolament xieraq	Disinn bir-reqqa b'metalli mhux simili

Għażliet ta 'protezzjoni tal-wiċċ:

Anodizzazzjoni:

Tip II (sulfuriku): 10-25 μm ħxuna, għal protezzjoni dekorattiva u ġenerali

Tip III (iebes): 25-75 μm ħxuna, għar-reżistenza għall-ilbies u protezzjoni ogħla

Żebgħa u siġillar: Ittejjeb l-estetika u r-reżistenza għall-korrużjoni

Kisi tal-konverżjoni:

Kisi tal-konverżjoni tal-kromat (mil-dtl -5541): adeżjoni eċċellenti u protezzjoni kontra l-korrużjoni

Alternattivi Ħieles mill-Kromju: Konformi mal-Ambjent

Sistemi ta 'pittura:

Epoxy Primer + Polyurethane Topcoat: Għal Ambjenti Ħorox

Kisi tat-Trab: Durabilità Għolja u Estetika

Oħrajn:

Elettroplating, kisi bil-vakwu, eċċ .

8. Propjetajiet fiżiċi għad-disinn tal-inġinerija

Proprjetà	Valur	Konsiderazzjoni tad-disinn
Densità	2.70 g / cm³	Kalkolu tal-piż u ottimizzazzjoni strutturali
Firxa tat-tidwib	582-652 grad	Trattament tas-sħana u tieqa tal-iwweldjar
Konduttività termali	167 W/m·K	Disipazzjoni tas-sħana u disinn tat-trasferiment
Konduttività elettrika	40-43% iacs	Konduttività elettrika f'applikazzjonijiet elettriċi
Sħana speċifika	897 J / kg · k	Kalkoli tal-massa termali u tal-kapaċità tas-sħana
Espansjoni termali (CTE)	23.6 ×10⁻⁶/K	Bidliet dimensjonali minħabba varjazzjonijiet fit-temperatura
Modulu ta 'Young	68.9 GPA	Kalkoli ta 'deflessjoni u ebusija
Il-proporzjon ta 'Poisson	0.33	Parametru ta 'analiżi strutturali
Kapaċità ta 'damping	Medju-baxx	Vibrazzjoni u kontroll tal-ħoss

Konsiderazzjonijiet tad-disinn:

Firxa tat-temperatura operattiva: -80 grad sa +150 grad

Prestazzjoni ta 'temperatura għolja: Is-saħħa tibda tonqos' il fuq minn 100 grad

Prestazzjoni krijoġenika: żieda żgħira fis-saħħa f'temperaturi baxxi, l-ebda transizzjoni fraġli

Propjetajiet manjetiċi: mhux manjetiċi

Riċiklabilità: 100% riċiklabbli b'valur ta 'ruttam għoli

Formabilità: Tajjeb fit-T4 Temper, Limitat fit-T6 Temper

Stabbiltà Dimensjonali: Eċċellenti fit-T651 / T6511 Tempers, Adattati għal Magni ta 'Preċiżjoni

Proporzjon ta 'saħħa għal piż: vantaġġ f'applikazzjonijiet strutturali

9. Assigurazzjoni tal-Kwalità u Ittestjar

Proċeduri ta 'ttestjar standard:

Kompożizzjoni kimika:

Spettroskopija ta 'emissjoni ottika

Analiżi tal-fluworexxenza tar-raġġi X.

Verifika tal-elementi ewlenin u l-kontenut ta 'impurità kollha

Ittestjar mekkaniku:

Ittestjar tat-tensjoni (lonġitudinali u trasversali)

Ittestjar tal-ebusija (Brinell, postijiet multipli)

Ittestjar tal-għeja (kif meħtieġ)

Ittestjar mhux distruttiv:

Spezzjoni ultrasonika (100% volumetrika, għal kull ASTM B594 / E2375)

Ittestjar tal-kurrent eddy (difetti fil-wiċċ u fil-wiċċ kważi)

Spezzjoni penetranti (difetti fil-wiċċ)

Analiżi mikrostrutturali:

Determinazzjoni tad-daqs tal-qamħ

Preċipita u evalwazzjoni intermetallika

Verifika tal-mudell tal-fluss tal-qamħ (għal vireg falzati)

Spezzjoni Dimensjonali:

Verifika CMM (Magna tal-Kejl tal-Koordinati)

Dijametru, tul, dritta, ovalità, eċċ .

Ċertifikazzjonijiet standard:

Rapport tat-Test tal-Materjal (en 10204 3.1 jew 3.2)

Ċertifikazzjoni tal-Analiżi Kimika

Ċertifikazzjoni tal-Propjetajiet Mekkaniċi

Ċertifikazzjoni tat-trattament tas-sħana

Ċertifikazzjoni tal-ittestjar mhux distruttiv

Konformità ma 'ASTM B221 (għal bar estruż), ASTM B211 (għal bar irrumblat / kiesaħ), jew ASTM B247 (għal bar falsifikat) kif applikabbli

10. Applikazzjonijiet u Konsiderazzjonijiet tad-Disinn

Applikazzjonijiet primarji:

Komponenti strutturali:

Gwarniċi u appoġġ arkitettoniċi

Komponenti tal-pont

Strutturi tat-trakkijiet u tal-baħar

Bażijiet tal-makkinarju tal-awtomazzjoni

Partijiet mekkaniċi:

Korpi tal-valv, korpi tal-pompa

Ssuq xaftijiet, gerijiet

Boltijiet, ġewż, qafliet

Jigs u attrezzaturi

Industrija tat-Trasport:

Partijiet tal-karozzi (chassis, sospensjoni)

Komponenti tal-karozzi tal-ferrovija

Gwarniċi tar-roti

Jott u komponenti tad-dgħajsa

Elettronika u tagħmir ta 'preċiżjoni:

Partijiet tat-tagħmir tas-semikondutturi

Housings tal-komponenti elettroniċi

Komponenti tal-apparat mediku

Parentesi tat-tagħmir ottiku

Rikreazzjoni u oġġetti għall-konsumatur:

Rukkelli tas-sajd

Oġġetti sportivi

Tagħmir fotografiku

Vantaġġi tad-Disinn:

Prestazzjoni ġenerali tajba: saħħa għolja, reżistenza għall-korrużjoni, faċli għall-magna, weldable

Proporzjon ta 'saħħa-piż tajba fit-temper T6

Titjib sinifikanti tas-saħħa wara t-tkessiħ u x-xjuħija

Distorsjoni baxxa tal-magni fit-tempers T651 / T6511

Faċli biex anodizza u tapplika diversi trattamenti tal-wiċċ

Karatteristiċi ta 'wweldjar eċċellenti

Versatili ħafna għal diversi industriji

Mhux manjetiku għal applikazzjonijiet speċifiċi

Riċiklabilità tajba

Limitazzjonijiet tad-Disinn:

Qawwa aktar baxxa meta mqabbla ma 'ligi tas-serje 7xxx

Ir-reżistenza għall-korrużjoni f'xi ambjenti tal-baħar mhix tajba daqs ligi tas-serje 5xxx

Mhux adattat għal applikazzjonijiet li jeħtieġu ebusija ultra-għolja u reżistenza għall-ilbies

Prestazzjoni limitata ta 'saħħa ta' temperatura għolja ('il fuq minn 150 grad)

L-abbiltà li tifforma kiesħa mhix tajba daqs ligi bħal 5052

Is-saħħa fiż-żona wweldjata tista 'tonqos ftit

Konsiderazzjonijiet ekonomiċi:

Prestazzjoni eċċellenti bi spiża raġonevoli, li tagħmilha ideali għal ħafna applikazzjonijiet

Katina tal-provvista wiesgħa u kapaċità ta 'produzzjoni

Spejjeż relattivament baxxi

Riċiklabilità tajba tnaqqas l-ispejjeż tal-fdal

Aspetti tas-Sostenibbiltà:

Użu ta 'riżorsi għoljin 100% riċiklabbli

Konsum aktar baxx ta 'enerġija fil-produzzjoni meta mqabbel ma' l-azzar

Impatt ambjentali relattivament baxx matul iċ-ċiklu tal-ħajja tiegħu

Il-ħajja ta 'servizz twil tnaqqas il-frekwenza ta' sostituzzjoni

Jikkonforma ma 'ROHS u jilħaq l-istandards, ħieles minn sustanzi ta' ħsara

Gwida għall-Għażla tal-Materjal:

Agħżel 6061 Meta tkun meħtieġa liga ta 'skop ġenerali b'qawwa għolja, weldabilità tajba u reżistenza għall-korrużjoni

Agħżel 5052 meta tkun meħtieġa formabilità massima u s-saħħa hija inqas kritika

Ikkunsidra ligi tas-serje 2xxx jew 7xxx meta saħħa ogħla hija tal-akbar importanza u l-iwweldabilità mhix ta 'tħassib primarju

T6 Temper huwa adattat għal ħafna partijiet strutturali u mekkaniċi

It-tempers T651 / T6511 huma adattati għal partijiet li jeħtieġu magni ta 'preċiżjoni u stress residwu baxx

It-tags Popolari: 6061 bar tal-liga tal-aluminju b'dijametru kbir, kina 6061 manifatturi tal-bar tal-liga tal-aluminju b'dijametru kbir, fornituri, fabbrika
