6063 bar tal-aluminju estruż

6063 Bar tal-aluminju estruż huwa materjal versatili u użat ħafna fl-industrija tal-liga tal-aluminju, magħruf għall-kombinazzjoni tagħha ta 'saħħa, reżistenza għall-korrużjoni, u xogħol eċċellenti . Dan il-liga jappartjeni għall-6000 serje, li primarjament fih il-manjesju u s-silikon bħala l-elementi tal-liga tagħha, li jipprovduh bilanċ ta' proprjetajiet mekkaniċi u welding il-karatteristiċi tal-welding u l-karatteristiċi tal-weld.

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

6063 liga tal-aluminju (ALMGSI0 . 5) hija liga ta 'saħħa medja b'estrudabilità eċċellenti, finitura tal-wiċċ, u reżistenza għall-korrużjoni. Din il-liga arkitettonika popolari tgħaqqad proprjetajiet mekkaniċi tajbin ma 'formabilità superjuri u rispons anodizzanti:

Elementi ta 'liga primarja:

Manjesju (mg): 0.45-0.90% (twebbis tal-preċipitazzjoni)

Silicon (SI): 0.20-0.60% (jifforma mg₂si li jsaħħaħ il-preċipitati)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 98.0% (bilanċ)

Impuritajiet ikkontrollati:

Ħadid (Fe): inqas minn jew daqs 0.35% max

Ram (cu): inqas minn jew daqs 0.10% max

Manganiż (MN): Inqas minn jew daqs 0.10% Max

Kromju (cr): inqas minn jew daqs 0.10% max

Żingu (Zn): inqas minn jew daqs 0.10% max

Titanju (ti): inqas minn jew daqs 0.10% max

Elementi oħra: inqas minn jew daqs 0.05% kull wieħed, inqas minn jew daqs 0.15% totali

Proċess ta 'Manifattura ta' Estrużjoni Premium:

Preparazzjoni tal-Billet:

Aluminju primarju ta 'purità għolja (minimu ta '99 .7%)

Żidiet ta 'elementi ta' liga preċiża

Trattament ta 'tneħħija ta' tneħħija (idroġenu <0.2 mL / 100G)

Ikkastjar semi-kontinwu tad-chill (DC)

Omoġenizzazzjoni fi 560-580 grad għal 4-8 sigħat

Billet Saħħa minn qabel:

Tisħin ikkontrollat mill-kompjuter sa 450-480 grad

Uniformità tat-temperatura: ± 5 grad

Tneħħija tas-saff tal-ossidu (skalping)

Estrużjoni:

Pressjoni Breakthrough: 35-45 MPA

Pressjoni tal-ġiri: 20-35 MPA

Ram Speed: 5-15 mm / sek (dipendenti fuq il-profil)

Ħruġ tal-Kontroll tat-Temperatura: 510-540 grad

Temperatura tad-Die: 480-500 grad

Tkessiħ:

Tkessiħ ta 'l-arja jew tkessiħ ta' ilma (dipendenti mit-tempra)

Rata ta 'tkessiħ ikkontrollata għal proprjetajiet ottimali

Kontroll massimu tad-distorsjoni

Tiġbid:

0.5-2.0% deformazzjoni permanenti

Iddritta u serħan mill-istress

Ix-xjuħija artifiċjali (T5 / T6):

T5: 175-185 grad għal 2-4 sigħat

T6: Trattament tas-Sħana tas-Soluzzjoni (520-530 grad) + Artifiċjali tax-Xjuħija (175-185 grad għal 6-8 sigħat)

Operazzjonijiet tal-finitura:

Preċiżjoni maqtugħa għal tul: ± 1mm

Titjib tal-finitura tal-wiċċ

Iċċekkja u korrezzjoni finali tal-lemin

Il-manifattura kollha żżomm monitoraġġ tal-proċess diġitali għal traċċabilità sħiħa .

2. Propjetajiet mekkaniċi ta '6063 bar estruż

Proprjetà	T5 (min)	T5 (tipiku)	T6 (min)	T6 (tipiku)	Metodu tat-test
Qawwa tat-tensjoni aħħarija	150 MPa	160-185 MPA	205 MPa	215-230 MPA	ASTM E8
Qawwa tar-Rendiment (0.2%)	110 MPa	120-145 MPA	170 MPa	180-200 MPA	ASTM E8
Telgħa (2 pulzieri)	8%	10-14%	8%	10-12%	ASTM E8
Ebusija (brinell)	60 Hb	65-75 hb	75 Hb	80-90 hb	ASTM E10
Qawwa tal-għeja (5 × 10⁸)	70 MPa	75-85 MPA	95 MPa	100-110 MPA	ASTM E466
Qawwa tal-shear	90 MPa	95-110 MPA	120 MPa	125-140 MPA	ASTM B769
Modulu ta 'elastiċità	69.5 GPa	69.5 GPa	69.5 GPa	69.5 GPa	ASTM E111

Distribuzzjoni tal-Propjetà:

Proporzjon lonġitudinali għal proprjetà trasversali: 1.00: 0.95

Effett tal-ħxuna tal-ħajt:<5% variation for up to 10mm thickness

Varjazzjoni tal-Propjetà ta 'Rokna għal Taqsima Flat:<10%

Varjazzjoni ta 'ebusija ta' wiċċ għal qalba:<5 HB

3. finitura tal-wiċċ u dehra

Klassifikazzjonijiet tal-kwalità tal-wiċċ:

Grad Arkitettoniku (AA10):

RA inqas minn jew daqs 0.4μm ħruxija tal-wiċċ

L-ebda difetti viżibbli f'distanza ta 'wiri ta' 1m

Adattat għal anodizzazzjoni dekorattiva

Kulur konsistenti wara l-anodizzazzjoni

Grad Kummerċjali (AA20):

RA inqas minn jew daqs 0.8μm ħruxija tal-wiċċ

Minor defects acceptable at >2M distanza tal-vista

Risposta tajba ta 'anodizzazzjoni

Grad Industrijali (AA30):

RA inqas minn jew daqs il-ħruxija tal-wiċċ ta '1.6μm

Applikazzjonijiet funzjonali fejn id-dehra hija sekondarja

Kompatibilità tat-trattament tal-wiċċ:

Rispons anodizzanti: Eċċellenti

Tip II (aċidu sulfuriku): 5-25 μm ħxuna

Tip III (kisja iebsa): 25-75 μm ħxuna

Klassifikazzjoni tal-Konsistenza tal-Kulur: Eċċellenti

Klassi Arkitettonika I: Kisi minimu ta '18μm

Klassi arkitettonika II: kisi minimu ta '10μm

Irfinar mekkaniku:

Xkupiljar / illustrar: Rispons eċċellenti

Bead Blasting: Finitura Matta Uniformi

Dipping qawwi: riflettività għolja li tista 'tinkiseb

Pittura / Kisi:

Adeżjoni tal-kisi tat-trab: Eċċellenti

Kompatibilità taż-żebgħa mxarrba: Tajjeb bi trattament minn qabel xieraq

Kisi tal-konverżjoni tal-kromat: Klassi 1A li tista 'tinkiseb

4. Speċifikazzjonijiet u tolleranzi dimensjonali

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Tolleranza kummerċjali	Metodu tat-test
Dijametru (tond)	{} mm	± 0.15mm sa 30mm	± 0.25mm sa 30mm	Mikrometru
		± 0.3% 'il fuq minn 30mm	± 0.5% 'il fuq minn 30mm
Wisa '(rettangolu)	10-200 mm	± 0.15mm sa 50mm	± 0.25mm sa 50mm	Kalibru
		± 0.3% 'il fuq minn 50mm	± 0.5% 'il fuq minn 50mm
Tul	1000-6500 mm	± 2mm	± 5mm	Miżura tat-tejp
Dritta	N/A	0.3mm / m	0.5mm / m	Dritta
Twist (rettangolari)	N/A	1 grad massimu kull metru	3 grad massimu kull metru	Protratturi
Raġġ tal-kantuniera	N/A	± 0.2mm	± 0.5mm	Gauge tar-raġġ

Formoli disponibbli standard:

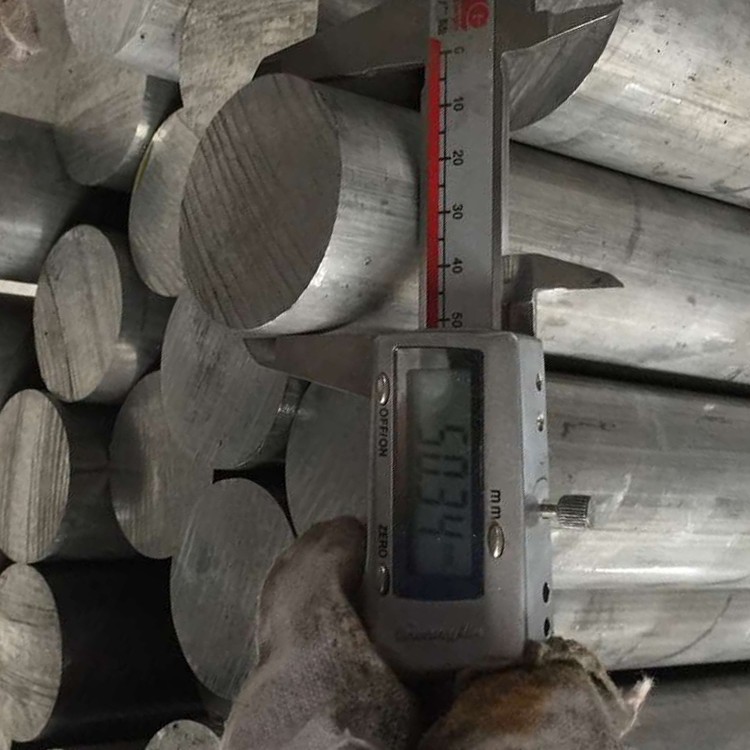

Bar tond: dijametri 5-300 mm

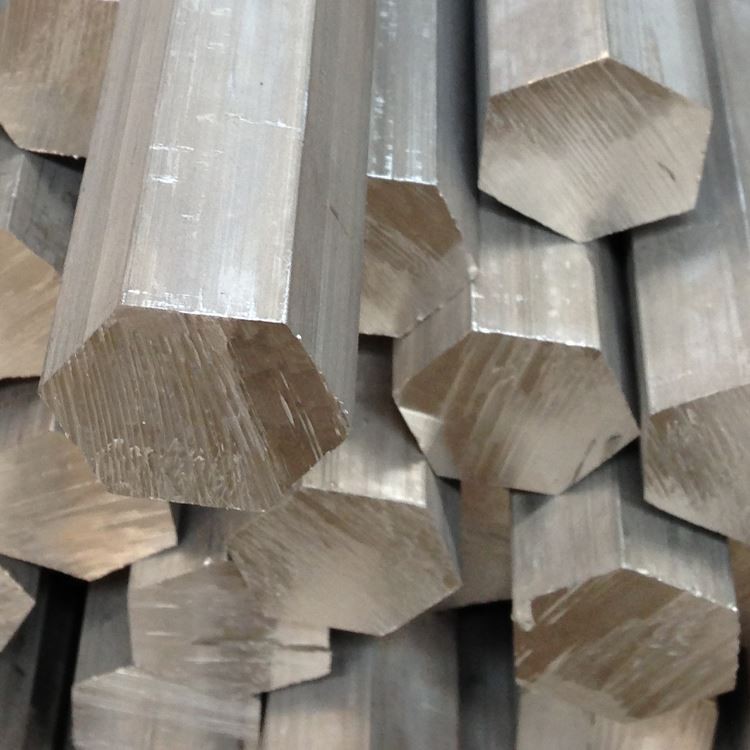

Bar eżagonali: madwar flats 8-75 mm

Bar kwadru: dimensjonijiet tal-ġenb 5-150 mm

Bar rettangolari: wisa 'sa 200mm, ħxuna minn 3mm

Profili tad-dwana disponibbli bl-għodda xierqa

5. Denominazzjonijiet ta 'Temper & Għażliet ta' Trattament tas-Sħana

Kodiċi tat-tempra	Deskrizzjoni tal-proċess	Applikazzjonijiet ottimali	Karatteristiċi ewlenin
T1	Imkessaħ mill-estrużjoni u ta 'età naturali	Applikazzjonijiet mhux kritiċi	Qawwa moderata, formabilità eċċellenti
T4	Soluzzjoni trattata bis-sħana u mdaħħla b'mod naturali	Li jiffurmaw applikazzjonijiet	Formabilità tajba, saħħa moderata
T5	Imkessaħ mill-estrużjoni u l-età artifiċjalment	Skop Ġenerali	Qawwa tajba, estrudabilità eċċellenti
T6	Soluzzjoni trattata bis-sħana u mdaħħla artifiċjalment	Applikazzjonijiet strutturali	Saħħa u ebusija massima
T52	Imkessaħ mill-estrużjoni, l-istress meħlus, bl-età artifiċjalment	Applikazzjonijiet kritiċi fit-tul	Dritta mtejba, saħħa tajba
T83	Soluzzjoni trattata bis-sħana, maħduma kiesħa, ta 'età artifiċjalment	Applikazzjonijiet ta 'stress għoli	Qawwa msaħħa bi ebusija tajba

Gwida għall-Għażla tat-Temper:

T5: L-iktar ekonomiku għal applikazzjonijiet standard

T6: Meta tkun meħtieġa saħħa massima

T4: Meta tkun meħtieġa l-iffurmar ta 'wara l-estrużjoni

T52: Għal applikazzjonijiet li jeħtieġu stabbiltà dimensjonali stretta

6. Karatteristiċi tal-Makkinar u l-Fabbrikazzjoni

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Kummenti
Tidwir	HSS, karbur	Vc =200-500 m / min, f =0.1-0.4 mm / rev	Finitura tal-wiċċ eċċellenti
Tħaffir	HSS, karbur	Vc =80-150 m / min, f =0.15-0.3 mm / rev	Forzi ta 'qtugħ baxxi
Tħin	HSS, karbur	Vc =200-600 m / min, fz =0.1-0.25 mm	Evakwazzjoni taċ-ċippa eċċellenti
Tapping	HSS, miksija bil-landa	Vc =10-30 m / min	Kwalità tal-ħajt eċċellenti
Serrieq	Carbide dawwar	Vc =800-1500 m / min, pitch medju	Naddaf qatgħat b'burr minimu
Ħjanin	HSS, karbur	Vc =150-300 m / min, għalf fin	Finitura tal-ħajt eċċellenti

Gwida għall-fabbrikazzjoni:

Klassifikazzjoni tal-Makkinabilità: 90% (1100 Aluminju=100%)

Finish tal-wiċċ: eċċellenti (ra 0.5-1.6 μm li jista 'jinkiseb faċilment)

Formazzjoni taċ-ċippa: ċipep qosra b'għodda xierqa

Tkessaħ: emulsjoni li tinħall fl-ilma jew lubrikazzjoni minima

Ilbies tal-għodda: minimu b'parametri xierqa

Formabilità: Eċċellenti f'kundizzjonijiet T1 / T4

Bendibility: raġġ minimu=1 × ħxuna (t1 / t4), 2 × ħxuna (t6)

Weldability: Tajjeb bil-metodi Tig / Mig

Rolling Thread: Riżultati eċċellenti f'kundizzjoni T4

7. Sistemi ta 'Reżistenza għall-Korrużjoni u Protezzjoni

Tip ta 'Ambjent	Klassifikazzjoni tar-Reżistenza	Metodu ta 'protezzjoni	Prestazzjoni mistennija
Atmosfera rurali / urbana	Eċċellenti	Finitura tal-mitħna jew anodizzazzjoni	15-20+ snin
Atmosfera industrijali	Tajjeb ħafna	Anodizzazzjoni tal-Klassi I.	10-15 snin
Ambjent tal-Baħar	Tajjeb	Anodizzazzjoni + siġillar	5-10 snin b'manutenzjoni
Umdità għolja	Eċċellenti	Anodizzazzjoni standard	10-15 snin
Espożizzjoni kimika	Moderat	Anodizzazzjoni iebsa + siġillar	Applikazzjoni speċifika
Esponiment UV	Eċċellenti	Ċara anodizzazzjoni	L-ebda degradazzjoni

Għażliet ta 'protezzjoni tal-wiċċ:

Anodizzazzjoni:

Ċar (naturali): ċarezza u trasparenza eċċellenti

Anodizzazzjoni tal-kulur: Żvilupp tal-kulur konsistenti

Anodizzazzjoni iebsa: Reżistenza tal-ilbies superjuri

Għażliet ta 'siġillar: ilma sħun, aċetat tan-nikil, PTFE

Kisi tal-konverżjoni:

Chromate għal kull mil-dtl -5541

Alternattivi mhux tal-kromju

Irfinar mekkaniku:

Finitura brushed: mudell direzzjonali uniformi

Finitura illustrata: dehra simili tal-mera li tista 'tinkiseb

Sandblasted: nisġa matta konsistenti

Kisi organiku:

Kisi tat-trab: adeżjoni u durabilità eċċellenti

Żebgħa likwida: Tajjeb bi trattament minn qabel xieraq

Kisi protettiv ċar: Protezzjoni tal-UV u tal-brix

8. Propjetajiet fiżiċi għad-disinn tal-inġinerija

Proprjetà	Valur	Konsiderazzjoni tad-disinn
Densità	2.70 g / cm³	Kalkolu tal-Piż għal Komponenti
Firxa tat-tidwib	615-655 grad	Limitazzjonijiet tal-ipproċessar termali
Konduttività termali	200-220 W/m·K	Applikazzjonijiet ta 'sink tas-sħana
Konduttività elettrika	50-55% iacs	Applikazzjonijiet elettriċi
Sħana speċifika	900 J / kg · k	Kalkoli tal-massa termali
Espansjoni termali (CTE)	23.4 ×10⁻⁶/K	Allowances ta 'espansjoni termali
Modulu ta 'Young	69.5 GPa	Kalkoli strutturali
Il-proporzjon ta 'Poisson	0.33	Parametru ta 'analiżi strutturali
Riflettività	80-85% (illustrat)	Applikazzjonijiet ottiċi / tad-dawl

Konsiderazzjonijiet tad-disinn:

Firxa tat-temperatura operattiva: -80 grad sa +175 grad

Żamma tal-Propjetà: Eċċellenti taħt il-100 grad

Konduttività Elettrika: ogħla minn ħafna ligi tal-aluminju

Propjetajiet manjetiċi: mhux manjetiċi

Riċiklabilità: 100% riċiklabbli, valur ta 'ruttam għoli

Impatt Ambjentali: marka baxxa tal-karbonju meta mqabbla ma 'l-azzar

9. Assigurazzjoni tal-Kwalità u Ittestjar

Proċeduri ta 'ttestjar standard:

Kompożizzjoni kimika:

Spettroskopija ta 'emissjoni ottika

Verifika tal-elementi u impuritajiet ewlenin kollha

Ittestjar mekkaniku:

Ittestjar tat-tensjoni (lonġitudinali)

Ittestjar tal-ebusija (Webster / Brinell)

Spezzjoni Dimensjonali:

Dijametru / dimensjonijiet f'postijiet multipli

Verifika tal-lemin

Kejl tal-finitura tal-wiċċ

Spezzjoni viżwali:

Valutazzjoni ta 'difetti fil-wiċċ

Evalwazzjoni tal-linja tad-die

Uniformità tad-dehra tal-wiċċ

Ittestjar speċjalizzat (meta meħtieġ):

Test ta 'rispons anodizzanti

Evalwazzjoni tal-istruttura tal-qamħ

Ittestjar tal-konduttività

Ċertifikazzjonijiet standard:

Rapport tat-test tal-mitħna għal kull en 10204 2.1 / 3.1

Ċertifikazzjoni tal-Analiżi Kimika

Ċertifikazzjoni tal-Propjetajiet Mekkaniċi

Rapport dwar l-Ispezzjoni Dimensjonali

Ċertifikazzjoni tat-Trattament tas-Sħana (għal T6 Temper)

10. Applikazzjonijiet u Konsiderazzjonijiet tad-Disinn

Applikazzjonijiet primarji:

Komponenti Arkitettoniċi:

Gwarniċi tat-Tieqa u tal-Bieb

Sistemi tal-ħajt tal-purtieri

Railings u Balustrati

Trim u moffa dekorattivi

Trasport:

Trim u komponenti tal-karozzi

Komponenti RV u Trailer

Gwarniċi u komponenti tar-roti

Elettriku:

Sinkijiet tas-sħana u ġestjoni termali

Kompartimenti u housings elettriċi

Attrezzaturi u profili tad-dawl LED

Oġġetti għall-Konsumatur:

Komponenti tal-għamara

Appliance Trim u Partijiet

Kompartimenti tad-doċċa u aċċessorji tal-banju

Komponenti Industrijali:

Tubi taċ-ċilindru pnewmatiċi

Gwardji tal-magni u frejms

Conveyors u immaniġġjar tal-materjal

Vantaġġi tad-Disinn:

Finitura tal-wiċċ eċċellenti għal applikazzjonijiet estetiċi

Estrudabilità superjuri għal profili kumplessi

Proporzjon tajjeb għas-saħħa għall-piż

Reżistenza eċċellenti għall-korrużjoni

Rispons ta 'anodizzazzjoni pendenti

Faċilità ta 'fabbrikazzjoni u tissieħeb

Kosteffikaċi meta mqabbla ma 'ligi ta' saħħa ogħla

Proprjetajiet u kwalità konsistenti

Disponibbli faċilment f'forom u daqsijiet differenti

Materjal sostenibbli b'potenzjal ta 'kontenut riċiklat għoli

Limitazzjonijiet tad-Disinn:

Qawwa aktar baxxa meta mqabbla ma 'ligi 6061/6082

Mhux irrakkomandat għal applikazzjonijiet strutturali stressati ħafna

Weldabilità limitata meta mqabbel ma '6061

Propjetajiet mekkaniċi mnaqqsa f'żoni affettwati mis-sħana tal-weldjatura

Limitazzjonijiet tat-temperatura 'l fuq minn 175 grad

Konsiderazzjonijiet ekonomiċi:

Bilanċ eċċellenti ta 'spejjeż u prestazzjoni

Spejjeż aktar baxxi ta 'proċessar minn ligi ta' saħħa ogħla

Spejjeż imnaqqsa tal-magni minħabba makkinabilità eċċellenti

Ħajja ta 'servizz twil b'manutenzjoni minima

Valur ta 'ruttam għoli fl-aħħar taċ-ċiklu tal-ħajja

It-tags Popolari: 6063 bar tal-aluminju estruż, kina 6063 manifatturi tal-bar tal-aluminju estrużi, fornituri, fabbrika
