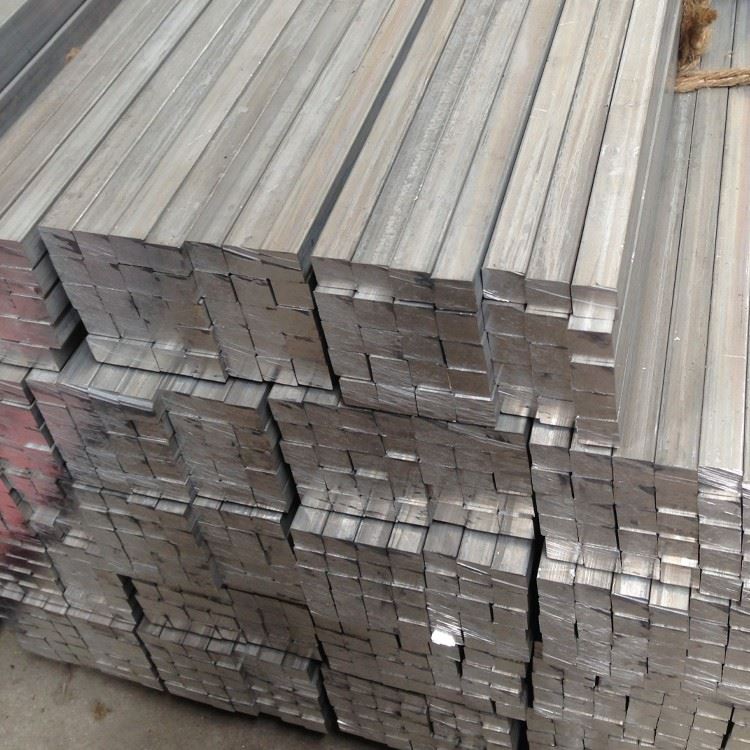

2024 Aluminum Bar

2024 Il-virga kwadra tal-aluminju ħafna drabi tintuża bħala l-materjal elastiku għal sensuri tal-użin tal-firxa medja u żgħira . Il-karatteristika tal-modulus elastiku baxx tagħha tippermetti li s-senser jipproduċi deformazzjoni suffiċjenti meta jkun soġġett għall-forza, u b'hekk ikejjel u jittrasmetti b'mod preċiż il-forza jew is-sinjali tal-pressjoni .}

Ibgħat l-inkjesta

1. kompożizzjoni tal-materjal u proċess ta 'manifattura

2024 Aluminum Alloy (AMS 4120, ASTM B211) huwa liga tar-ram tal-aluminju ta 'grad għoli ta' saħħa ta 'saħħa għolja għall-proporzjon ta' saħħa-piż eċċellenti tagħha, makkinarju superjuri, u prestazzjoni tajba ta 'għeja . il-konfigurazzjoni tal-istokk tal-bar toffri proprjetajiet ottimizzati għal komponenti strutturali kritiċi:

Elementi ta 'liga primarja:

Ram (cu): 3.8-4.9% (element ta 'tisħiħ primarju)

Manjesju (mg): 1.2-1.8% (twebbis tal-preċipitazzjoni)

Manganiż (mn): 0.3-0.9% (kontroll tal-istruttura tal-qamħ)

Silikon (SI): Inqas minn jew daqs 0.5% (Ittejjeb il-Kastabbiltà)

Materjal bażi:

Aluminju (AL): akbar minn jew daqs 90.7% (bilanċ)

Impuritajiet ikkontrollati:

Ħadid (Fe): inqas minn jew daqs 0.5% max

Żingu (Zn): inqas minn jew daqs 0.25% max

Titanju (ti): inqas minn jew daqs 0.15% max

Kromju (cr): inqas minn jew daqs 0.10% max

Elementi oħra: inqas minn jew daqs 0.05% kull wieħed, inqas minn jew daqs 0.15% totali

Proċess ta 'Manifattura Premium:

Preparazzjoni tal-Billet:

Aluminju primarju ta 'purità għolja (99.7% minimu)

Żidiet ta 'elementi ta' liga preċiża

Filtrazzjoni permezz ta 'filtri tal-fowm taċ-ċeramika

Trattament ta 'tneħħija ta' tneħħija (idroġenu <0.15 mL / 100G)

Ikkastjar semi-kontinwu tad-chill dirett

Omoġenizzazzjoni:

480-500 grad għal 12-24 sigħat

Kontroll tat-temperatura uniformi: ± 5 grad

Ekwilibrazzjoni mikrostrutturali

Dissoluzzjoni tal-fażi b'ħafna Cu

Estrużjoni:

Tisħin minn qabel għal 370-400 grad

Ottimizzazzjoni tal-lubrikazzjoni

Monitoraġġ tal-forza ta 'estrużjoni kompjuterizzata

Ħruġ tal-Kontroll tat-Temperatura: 450-480 grad

Ottimizzazzjoni tar-Rata tat-Tkessiħ għall-Iżvilupp tal-Propjetà

Iddritta fi ħdan 4mm / m

Trattament tas-sħana tas-soluzzjoni:

490-500 grad għal siegħa (dipendenti mid-dijametru)

Uniformità tat-temperatura: ± 3 grad

Trasferiment rapidu għal mezz ta 'tkessiħ

Tkessiħ:

Ilma kiesaħ (5-30 grad)

Aġitazzjoni għal tkessiħ uniformi

Ħin massimu ta 'trasferiment: 15-il sekonda

Rata ta 'Tkessiħ Minima: 100 grad / sek fil-wiċċ

Drata tal-kesħa:

L-istampa tal-istampa idrawlika

Massimu 1-2% xogħol kiesaħ

Minimizzazzjoni tal-istress residwu

Tixjiħ artifiċjali:

T3: tixjiħ naturali f'temperatura tal-kamra

T351: Ħelsien mill-istress + tixjiħ naturali

T4: soluzzjoni trattata bis-sħana + tixjiħ naturali

T6: tixjiħ artifiċjali fi 190 grad għal 12-il siegħa

Traċċabilità tal-proċess sħiħ b'dokumentazzjoni ta 'kwalità speċifika għall-lott .

2. Propjetajiet mekkaniċi tal-Aluminum Bar 2024

Proprjetà	T351 (min)	T351 (tipiku)	T6 (min)	T6 (tipiku)	Metodu tat-test
Qawwa tat-tensjoni aħħarija	425 MPa	440-470 MPA	440 MPa	460-490 MPA	ASTM E8
Qawwa tar-Rendiment (0.2%)	290 MPa	310-345 MPA	345 MPa	360-400 MPA	ASTM E8
Telgħa (2 pulzieri)	10%	12-17%	5%	6-10%	ASTM E8
Ebusija (brinell)	110 Hb	115-125 hb	120 Hb	125-135 hb	ASTM E10
Qawwa tal-għeja (5 × 10⁸)	130 MPa	140-150 MPA	120 MPa	125-140 MPA	ASTM E466
Qawwa tal-shear	270 MPa	285-300 MPA	280 MPa	290-310 MPA	ASTM B769
Tebbuħ tal-Frattura (K₁C)	26 MPA√m	28-32 mpa√m	20 MPA√m	22-25 mpa√m	ASTM E399
Modulu ta 'elastiċità	73.1 GPa	73.1 GPa	73.1 GPa	73.1 GPa	ASTM E111

Distribuzzjoni tal-Propjetà:

Proporzjon lonġitudinali għal Propjetà Trasversali: 1.00: 0.85-0.90

Varjazzjoni madwar id-dijametru:<5% for bars up to 100mm

Varjazzjoni tal-ebusija tal-qalba sal-wiċċ:<8 HB

Żamma tal-Propjetà Wara Espożizzjoni Termali: Eċċellenti Taħt 100 Grad

3. Karatteristiċi mikrostrutturali

Karatteristiċi mikrostrutturali ewlenin:

Struttura tal-qamħ:

Ħbub tawwali fid-direzzjoni tal-estrużjoni

ASTM Daqs tal-Qamħ 5-7 (50-70 μm)

Proporzjon tal-Aspett: 2: 1 sa 5: 1

Żvilupp tas-subgrain fit-T351 Temper

Preċipita d-distribuzzjoni:

Al₂cu (θ / θ ') Tisħiħ Preċipitates: {5-50 nm

Al₂cumg (fażi S) jippreċipita

Disperoids Al₁₂mn₃si: 50-200 nm

Intermetalliċi Al₇cu₂fe: Daqs u distribuzzjoni kkontrollata

Żvilupp tan-nisġa:

Qawwi<111>u<100>Tessuti tal-fibra

Tessut tad-deformazzjoni miżmum wara t-trattament tas-sħana

Intensità tan-nisġa: 3-8 × Random

Karatteristiċi speċjali:

Rikristallizzazzjoni kkontrollata minn disperojdi MN

Ix-xjuħija naturali tinvolvi formazzjoni taż-żona gp

T6 Temper: θ '(Al₂cu) Preċipita Dominanza

Żoni ħielsa mill-preċipitat ħdejn il-konfini tal-qamħ:<50nm

4. Speċifikazzjonijiet u tolleranzi dimensjonali

Parametru	Firxa standard	Tolleranza ta 'preċiżjoni	Tolleranza kummerċjali	Metodu tat-test
Dijametru (tond)	10-300 mm	± 0.15mm sa 30mm	± 0.25mm sa 30mm	Mikrometru
		± 0.5% 'il fuq minn 30mm	± 1.0% 'il fuq minn 30mm
Wisa '(rettangolu)	10-250 mm	± 0.20mm sa 50mm	± 0.30mm sa 50mm	Kalibru
		± 0.4% 'il fuq minn 50mm	± 0.8% 'il fuq minn 50mm
Tul	2000-6000 mm	± 3mm	± 6mm	Miżura tat-tejp
Dritta	N/A	0.5mm / m	1.0mm / m	Dritta
Twist (rettangolari)	N/A	2 grad massimu kull metru	4 grad massimu kull metru	Protractor
Ħruxija tal-wiċċ	N/A	3.2 μm RA max	6.3 μm RA max	Profilometru

Formoli disponibbli standard:

Bar tond: dijametri 10-300 mm

Bar eżagonali: madwar flats 10-100 mm

Bar kwadru: dimensjonijiet tal-ġenb 10-150 mm

Bar rettangolari: wisa 'sa 250mm, ħxuna minn 10mm

Servizz Cut-to-Long disponibbli

5. Denominazzjonijiet ta 'Temper & Għażliet ta' Trattament tas-Sħana

Kodiċi tat-tempra	Deskrizzjoni tal-proċess	Applikazzjonijiet ottimali	Karatteristiċi ewlenin
T351	Soluzzjoni trattata bis-sħana, tensjoni meħlusa bit-tiġbid (1-3%), naturalment ta 'età	Komponenti strutturali aerospazjali, partijiet bil-makna	Makkinabilità eċċellenti, bilanċ tajjeb ta 'saħħa
T4/T451	Soluzzjoni trattata bis-sħana, ta 'età naturali	Partijiet li jeħtieġu formabilità massima	L-aħjar formabilità, saħħa moderata
T6/T651	Soluzzjoni trattata bis-sħana, ta 'età artifiċjalment	Applikazzjonijiet ta 'saħħa massima	L-ogħla saħħa, duttilità mnaqqsa
T861	Soluzzjoni trattata bis-sħana, maħduma kiesħa, ta 'età artifiċjalment	Komponenti stressati ħafna	Qawwa għolja b'reżistenza SCC tajba
T3	Soluzzjoni trattata bis-sħana, maħduma kiesħa, ta 'età naturali	Applikazzjonijiet ta 'skopijiet ġenerali	Bilanċ tajjeb ta 'proprjetajiet

Gwida għall-Għażla tat-Temper:

T351: Ottimali għal partijiet maħduma bil-makna mill-istokk tal-bar

T6: Meta tkun meħtieġa saħħa massima

T4: Meta jkunu meħtieġa operazzjonijiet ta 'wara l-iffurmar

T 861: għal komponenti esposti għal stress għoli f'ambjenti korrużivi

6. Karatteristiċi tal-Makkinar u l-Fabbrikazzjoni

Operazzjoni	Materjal tal-għodda	Parametri rrakkomandati	Kummenti
Tidwir	Karbide, PCD	Vc =300-600 m / min, f =0.1-0.3 mm / rev	Tkissir taċ-ċippa eċċellenti
Tħaffir	HSS-Co, karbur	Vc =70-120 m / min, f =0.2-0.4 mm / rev	Kwalità tajba tat-toqba
Tħin	Karbide, PCD	Vc =300-700 m / min, fz =0.1-0.3 mm	It-tluq tat-tluq preferut
Tapping	HSS-E, miksija bil-landa	Vc =15-25 m / min	Kwalità tal-ħajt eċċellenti
Reaming	Karbide, PCD	Vc =40-80 m / min, f =0.2-0.5 mm / rev	H7 Tolleranza li tista 'tinkiseb
Tħaffir fil-fond	Carbide, HSS-Co	Vc =60-90 m / min, ċiklu tal-pecking	Evakwazzjoni taċ-ċippa eċċellenti

Gwida għall-fabbrikazzjoni:

Klassifikazzjoni tal-Makkinabilità: 70% (1100 Aluminju=100%)

Finish tal-wiċċ: eċċellenti (ra 0.8-3.2 μm li jista 'jinkiseb)

Formazzjoni taċ-ċippa: ċipep qosra sa medji

Tkessaħ: emulsjoni li tinħall fl-ilma preferuta (8-10% konċentrazzjoni)

Ilbies tal-għodda: Moderat b'parametri xierqa

Formazzjoni tal-burr: minimu b'għodda qawwija

Ħidma kiesħa: formabilità tajba fil-kundizzjoni T4

Ħidma sħuna: {350-450 grad rakkomandat firxa tat-temperatura

Weldability: Limitat (Tindif ta 'qabel l-iwweldjar Kritiku)

7. Sistemi ta 'Reżistenza għall-Korrużjoni u Protezzjoni

Tip ta 'Ambjent	Klassifikazzjoni tar-Reżistenza	Metodu ta 'protezzjoni	Prestazzjoni mistennija
Atmosfera industrijali	Moderat	Anodizzazzjoni + żebgħa	5-10 snin b'manutenzjoni
Ambjent tal-Baħar	Fqir	Anodizzazzjoni + kromat + żebgħa	3-5 snin b'manutenzjoni
Umdità għolja	Ġust	Anodizzazzjoni tat-tip II	2-3 snin mingħajr protezzjoni addizzjonali
Korrużjoni tal-istress	Fqir fit-T351, aħjar f'T 861	Shot Peening + Protezzjoni	Applikazzjoni speċifika
Tqaxxir	Ġust għall-ġid	Trattament tas-sħana xieraq	T7X Tempers Preferuti għal Applikazzjonijiet Kritiċi

Għażliet ta 'protezzjoni tal-wiċċ:

Anodizzazzjoni:

Tip II (sulfuriku): 10-25 μm ħxuna

Tip III (iebes): 25-75 μm ħxuna

Chromic: 2-7 μm (Applikazzjonijiet Aerospazjali)

Kisi tal-konverżjoni:

Kromat għal kull mil-dtl -5541 Klassi 1A

Alternattivi mhux tal-kromju disponibbli

Sistemi ta 'pittura:

Primer epoxy + polyurethane topcoat

Sistemi kwalifikati mill-ajruspazju disponibbli

Protezzjoni mekkanika:

Shot Peening għal għeja msaħħa u reżistenza għall-SCC

Ħruq għal finitura tal-wiċċ imtejba

8. Propjetajiet fiżiċi għad-disinn tal-inġinerija

Proprjetà	Valur	Konsiderazzjoni tad-disinn
Densità	2.78 g / cm³	Kalkolu tal-Piż għal Komponenti
Firxa tat-tidwib	502-638 grad	Limitazzjonijiet tat-trattament tas-sħana
Konduttività termali	120-150 W/m·K	Disinn tal-Ġestjoni Termali
Konduttività elettrika	30-40% iacs	Disinn ta 'Applikazzjonijiet Elettriċi
Sħana speċifika	875 J / kg · k	Kalkoli tal-massa termali
Espansjoni termali (CTE)	23.2 ×10⁻⁶/K	Analiżi tal-istress termali
Modulu ta 'Young	73.1 GPa	Kalkoli ta 'deflessjoni u ebusija
Il-proporzjon ta 'Poisson	0.33	Parametru ta 'analiżi strutturali
Klassifikazzjoni tal-Makkinabilità	70% (1100=100%)	Ippjanar tal-Manifattura

Konsiderazzjonijiet tad-disinn:

Firxa tat-temperatura operattiva: -80 grad sa +120 grad

Żamma tal-Propjetà: Eċċellenti taħt il-100 grad

Konduttività Elettrika: 30% IACs (T3), 40% IACs (T6)

Rilassament tal-istress: minimu taħt il-100 grad

Propjetajiet manjetiċi: mhux manjetiċi

Kapaċità ta 'damping: Baxxa (tipika ta' ligi tal-aluminju)

9. Assigurazzjoni tal-Kwalità u Ittestjar

Proċeduri ta 'ttestjar standard:

Kompożizzjoni kimika:

Spettroskopija ta 'emissjoni ottika

Verifika tal-elementi u impuritajiet ewlenin kollha

Ittestjar mekkaniku:

Ittestjar tat-tensjoni (lonġitudinali u trasversali)

Ittestjar tal-ebusija (Brinell jew Rockwell)

Konduttività elettrika għall-verifika tat-tempera

Spezzjoni Dimensjonali:

Dijametru / dimensjonijiet f'postijiet multipli

Verifika tal-lemin

Kejl tal-finitura tal-wiċċ

Spezzjoni viżwali:

Valutazzjoni ta 'difetti fil-wiċċ

Tmiem il-verifika tal-kwalità

Ittestjar speċjalizzat (meta meħtieġ):

Spezzjoni ultrasonika għal kull ams-std -2154

Spezzjoni penetranti

Evalwazzjoni tal-fluss tal-qamħ

Eżami mikrostrutturali

Ċertifikazzjonijiet standard:

Rapport tat-Test tal-Mill (en 10204 3.1)

Ċertifikazzjoni tal-Analiżi Kimika

Ċertifikazzjoni tal-Propjetajiet Mekkaniċi

Ċertifikazzjoni tat-trattament tas-sħana

Rapport dwar l-Ispezzjoni Dimensjonali

10. Applikazzjonijiet u Konsiderazzjonijiet tad-Disinn

Applikazzjonijiet primarji:

Komponenti tal-Irkaptu tal-Inżul tal-Ajruplani

Fittings u konnetturi aerospazjali

Elementi strutturali ta 'saħħa għolja

Komponenti tal-karozzi kritiċi

Applikazzjonijiet tal-industrija tad-Difiża

Partijiet tal-magna ta 'preċiżjoni

Komponenti tal-għodda tal-moffa

Boltijiet u qafliet ta 'prestazzjoni għolja

Komponenti tas-sistema idrawlika

Qabdiet ta 'konnessjoni u xaftijiet tas-sewqan

Vantaġġi tad-Disinn:

Proporzjon ta 'saħħa-piż eċċellenti

Makkinabilità superjuri għal partijiet kumplessi

Prestazzjoni tajba ta 'għeja

Tebbieq għoli tal-ksur fil-kundizzjoni T351

Stabbiltà dimensjonali wara l-magni

Adattat għal applikazzjonijiet kritiċi li jġorru t-tagħbija

Reżistenza tajba għall-ilbies bi trattamenti tal-wiċċ xierqa

Storja ppruvata f'applikazzjonijiet aerospazjali

Propjetajiet prevedibbli u konsistenti

Disponibbli b'mod wiesa 'f'diversi daqsijiet u forom
